十槽槽轮式间歇传动分度构件

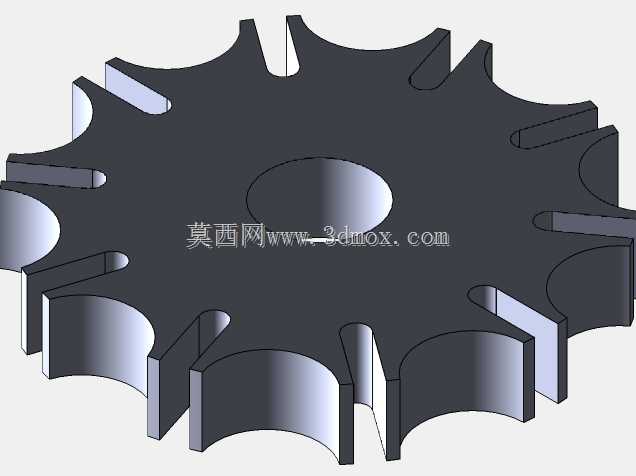

　　在自动化生产线的转位送料、多工位装配转盘、包装设备的间歇进给工位中，槽轮式间歇传动机构是应用极为广泛的核心传动构件，这款十槽结构的槽轮构件，是日内瓦间歇传动机构的核心从动件，承担着将主动曲柄的连续旋转运动转换为精准间歇分度运动的功能。从实际工况适配角度来看，十槽的槽数设计对应每次转位36度的分度角，相比常见的四槽、六槽结构，单步转位角度更小，更适配多工位密集排布的自动化设备，比如小零件多工位检测设备、药品泡罩包装的步进送料机构、小型电子元件的装配转盘，这类场景需要单次转位位移更小、工位排布更紧凑，十槽结构能在不额外增加减速比的前提下实现小角度分度，减少传动链的累积误差。

　　设计过程中首先要匹配主动拨盘的圆柱销尺寸，槽轮上的径向槽宽度需要与拨销直径保持H7/g6的间隙配合，既保证拨销进入和退出径向槽时无卡滞，又能将传动间隙控制在允许范围内，避免转位到位后出现过冲或者定位偏差。槽轮的中心孔是安装基准，设计时预留了适配标准滚珠轴承的安装位，中心孔的公差带选用H7，可直接压入标准深沟球轴承的外圈，配合阶梯轴实现槽轮的径向定位，中心孔端面预留的轴肩贴合位，能保证槽轮安装后的端面跳动控制在0.02mm以内，避免高速转位时出现端面窜动。

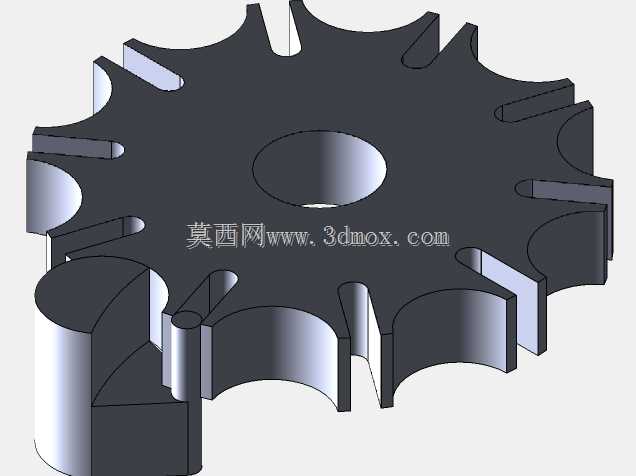

　　从外形安装边界来看，这款槽轮的外轮廓为带圆弧锁止面的盘状结构，锁止弧的半径与主动拨盘的锁止凸弧半径完全匹配，当拨销退出径向槽后，拨盘的凸弧会与槽轮的凹锁止弧完全贴合，此时槽轮被完全锁止，不会因为外力或者惯性出现误转动，这一结构是间歇传动定位精度的核心保障，设计时锁止弧的贴合面粗糙度要求达到Ra1.6，减少长时间运行后的磨损量，延长机构的维护周期。槽轮上每个径向槽的端部都设计了卸荷槽，避免拨销进入槽的末端时出现应力集中，导致槽口开裂，尤其是在高速间歇运转的工况下，每次转位启动和停止都会产生冲击载荷，卸荷槽能分散槽口的应力，提升构件的疲劳强度。

　　实际选型应用时，需要注意槽轮的安装中心距与主动拨盘的中心距严格一致，中心距的偏差会直接导致拨销进入槽时的卡滞，甚至出现机构卡死的情况。槽轮的厚度方向设计了统一的基准面，安装时可以直接贴合设备的安装立板，不需要额外调整平行度，降低装配难度。考虑到3D打印验证的需求，结构上所有的棱边都做了0.2mm的倒角，既避免打印过程中出现锐边翘曲，也能减少装配时的划伤风险。如果用于金属件加工，该结构可以直接采用45号钢调质处理后铣削成型，径向槽和锁止弧可以通过加工中心一次装夹完成加工，保证各槽的位置度公差，相邻槽的分度误差可以控制在±0.01度以内，满足大部分中低速自动化设备的分度精度要求。

　　在实际设备运行中，这类十槽槽轮机构的主动拨盘通常搭配减速电机驱动，转速一般控制在每分钟60转以内，对应每分钟60次的间歇转位，过高的转速会导致转位时的冲击载荷过大，加剧槽轮和拨销的磨损。如果需要更高的运行速度，可以在槽轮端面加装阻尼缓冲结构，或者在拨销上加装滚动轴承，将拨销与槽的滑动摩擦转换为滚动摩擦，降低运行噪音和磨损量。这款槽轮的结构设计没有多余的冗余特征，所有尺寸都围绕标准件适配展开，中心孔适配常用的微型深沟球轴承，拨销槽适配标准圆柱销，不需要定制特殊的配套零件，能有效降低整个间歇传动机构的加工和装配成本，适合小型自动化设备的快速开发和迭代。
