计算机CPU与显卡散热风扇外框结构设计

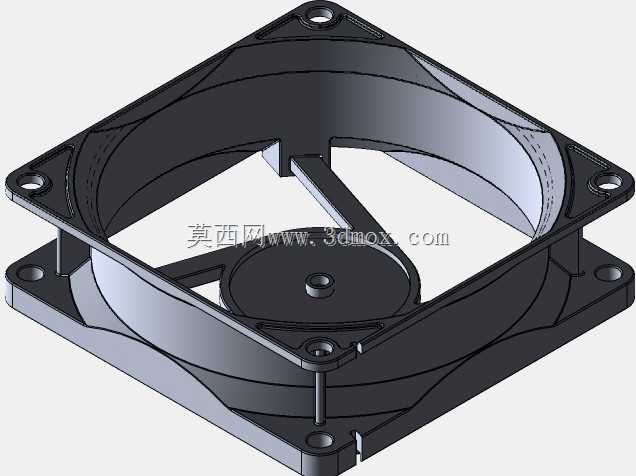

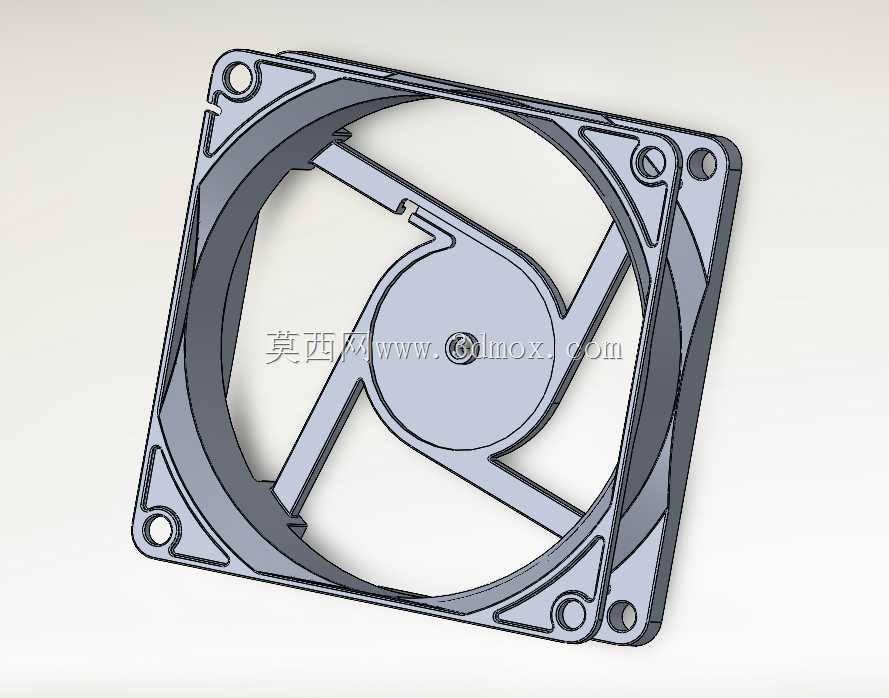

　　在桌面级计算机、工控机、嵌入式计算设备的散热系统设计中，风冷散热凭借结构可靠、维护成本低、适配场景广的特性，始终是中小功率发热元件的主流散热方案，而风扇外框作为风冷模组的核心承载结构，其设计合理性直接影响散热效率、安装兼容性与长期运行稳定性。这款风扇外框针对CPU、独立显卡这类高发热核心元件的散热需求设计，整体采用方形安装法兰搭配圆形风腔的经典结构，四个角位预留的沉头安装孔可适配标准M3规格的固定螺丝，孔位周边做了局部加厚处理，避免螺丝锁附时产生应力集中导致塑胶件开裂，安装孔的中心距严格遵循行业通用的80mm风扇安装规范，可直接适配市售绝大多数塔式CPU散热器、显卡风冷模组以及机箱辅助散热位的安装尺寸，无需额外做转接结构。从结构功能来看，外框的内侧环形壁面构成了气流的约束通道，可将扇叶旋转产生的离心气流规整为轴向定向气流，避免气流在扇叶边缘产生紊流耗散，直接提升有效风压与风量利用率；框体内部的三条径向支撑筋采用流线型截面设计，在保证中心电机安装座结构强度的前提下，尽可能减少支撑筋对气流的切割阻挡，降低气流通过时产生的风切噪音，同时支撑筋的厚度从中心座到外框壁做渐变过渡，匹配注塑成型时的塑胶流动路径，减少成型过程中的缩痕、缺胶等缺陷。中心的圆形安装座用于固定风扇电机，座面预留的定位凸台可与电机端盖的定位槽精准配合，保证电机与外框的同轴度，避免扇叶旋转时出现动平衡偏差引发的振动问题；外框的轴向厚度控制在25mm标准规格范围内，

　　进风侧的边缘做了圆角导风处理，可降低进风阻力，引导周边空气更顺畅地进入风腔，出风侧的端面做了平面度管控，可与散热鳍片的表面紧密贴合，避免气流从贴合缝隙泄漏，保证所有气流都能穿过鳍片间隙带走热量。在实际选型应用中，这类外框搭配对应规格的扇叶与电机，既可以直接作为CPU下压式散热器的风扇载体，通过螺丝直接固定在散热鳍片组的上方，也可以作为显卡散热模组的轴流风扇部件，多颗并联安装在显卡的大面积鳍片侧面，还可单独作为机箱散热风扇安装在机箱的进出风位，构建整机的风冷散热风道。设计过程中需要重点考量几个工程细节：一是外框材质通常选用阻燃级ABS或者PBT塑胶，满足电子设备的阻燃安全要求，同时具备足够的韧性与抗老化性能，

　　可长期在机箱内部的高温环境下工作不发生脆化变形；二是安装孔的沉头深度需要匹配螺丝头的高度，保证螺丝锁附后不会突出框体表面，避免安装时出现干涉；三是支撑筋的布局角度需要避开扇叶的通过频率，减少特定转速下的共振噪音；四是外框的内圆直径需要与扇叶外径保留0.5-1mm的安全间隙，避免扇叶高速旋转时因热胀冷缩或者动平衡偏移与框壁发生刮擦。不同于工业大尺寸风机的外框设计，计算机用的散热风扇外框对尺寸精度、形位公差的要求更高，毕竟狭小的机箱内部留给散热组件的安装空间十分有限，几毫米的尺寸偏差就可能导致与内存马甲、显卡PCB板、机箱侧板产生干涉，同时这类外框属于大批量量产的塑胶件，设计时还需要充分考虑注塑模具的脱模斜度、浇口位置、顶针布局，

　　保证量产时的成型良率，比如外框的外壁通常会做1度左右的脱模斜度，内壁的斜度控制在0.5度以内，避免影响气流的平顺性，浇口通常设置在法兰边的侧面，成型后可快速修剪且不会影响安装面的平面度。在实际的散热系统匹配中，外框的结构强度也需要经过验证，比如风扇长期运行产生的振动不能让外框产生明显的形变，否则会导致扇叶偏心，进一步放大振动与噪音，严重时甚至会影响扇叶的使用寿命，因此在支撑筋与外框壁、中心座的连接位置都做了圆角过渡，分散应力集中点，提升整体结构的抗疲劳性能。对于结构设计从业者而言，这类看似简单的框架类零件，实则需要兼顾气动性能、安装兼容性、成型工艺、长期可靠性等多维度的要求，每一处尺寸细节、每一个倒角的设计，都对应着实际应用中的具体需求，不存在多余的结构设计。
