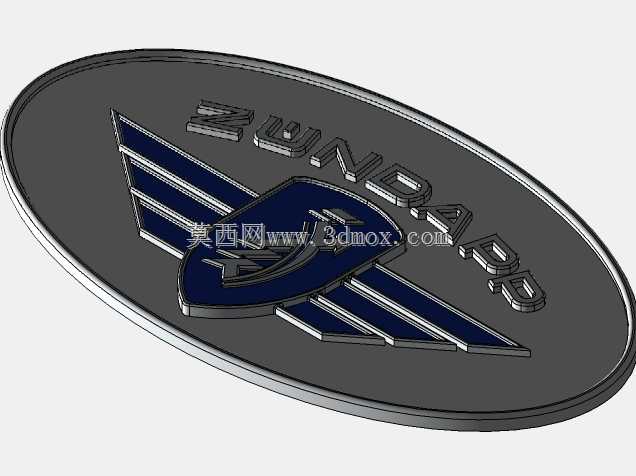

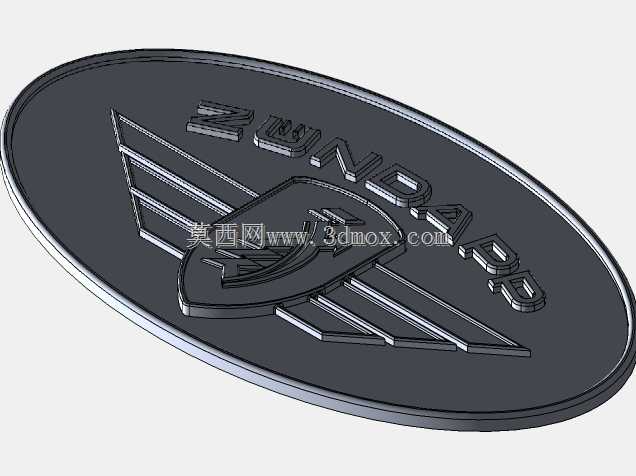

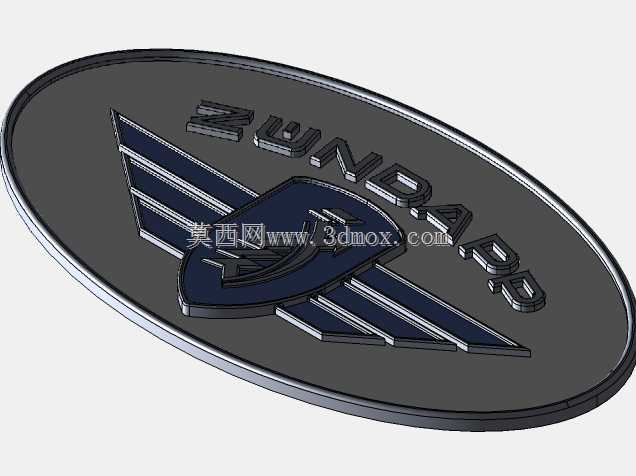

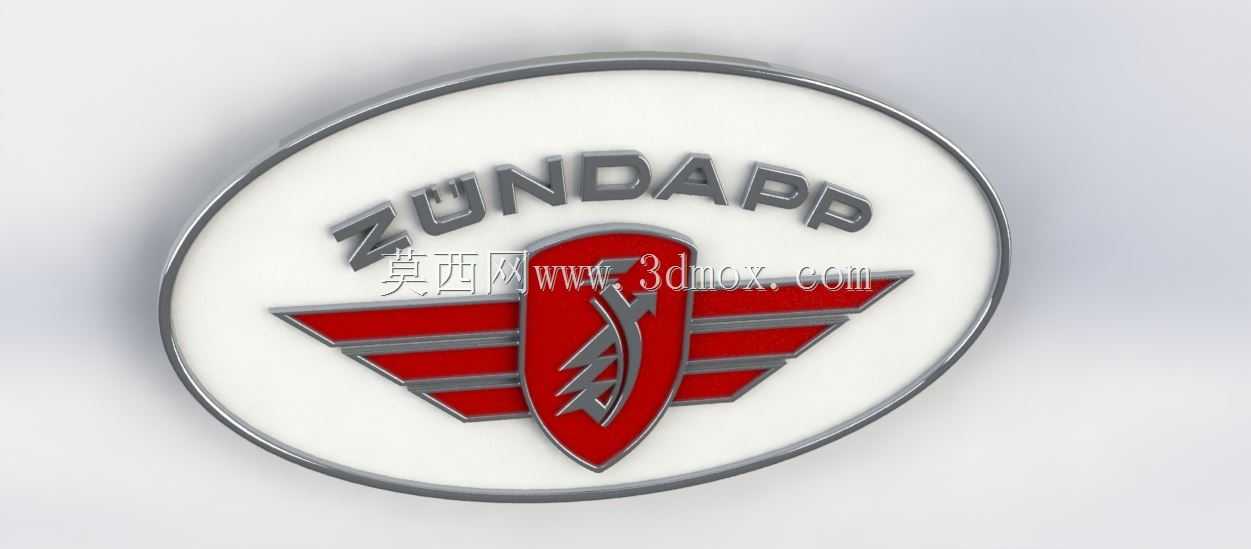

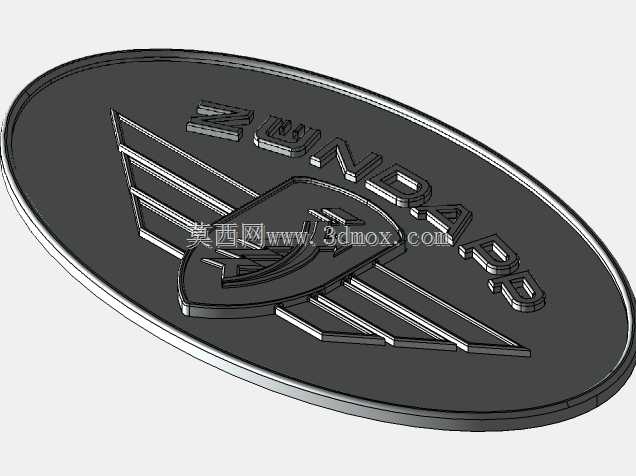

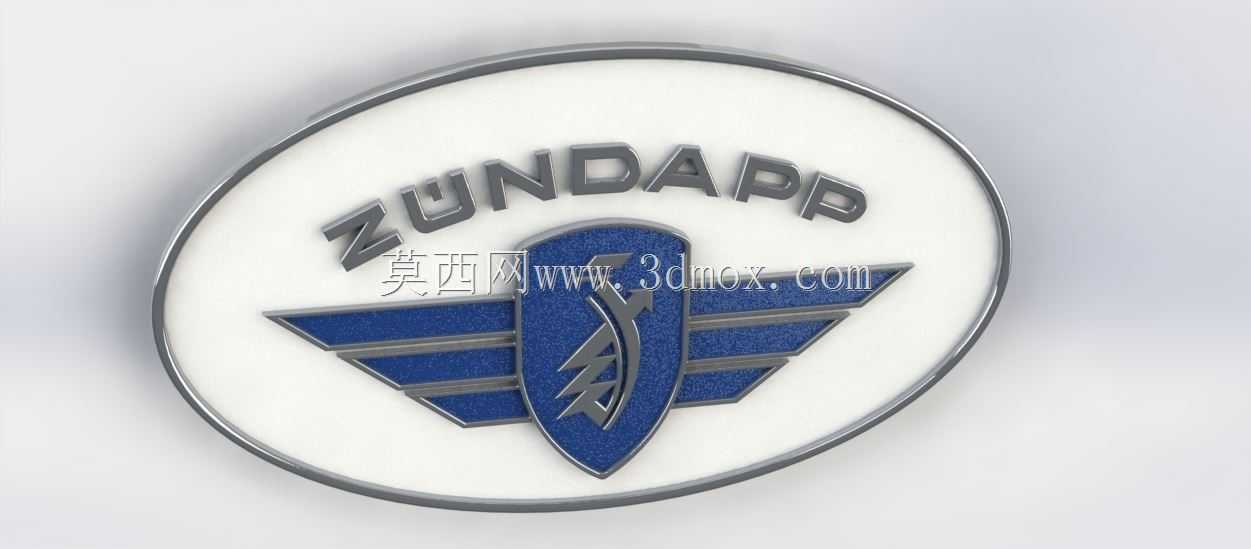

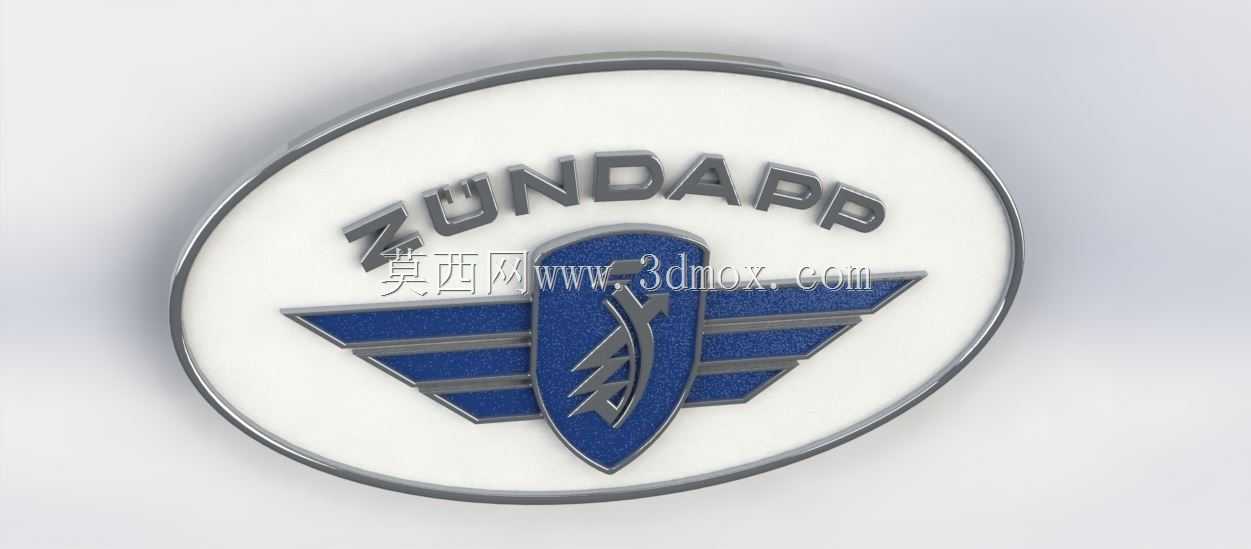

尊达普品牌标识铭牌立体造型设计

　　做这个徽标造型的初衷，是给复古机车修复、定制改装场景做配套的外观装饰件，很多老车收藏玩家在修复上世纪中期的Zündapp摩托时，经常遇到原厂铭牌锈蚀、丢失，又找不到适配替换件的问题，市面上的副厂件大多是平面印刷或者薄金属冲压的，质感和立体感完全达不到收藏级修复的要求，所以才做了这个全立体的徽标结构。

　　整个造型的核心尺寸基准是原始宽度330mm，这个尺寸是参考了当年Zündapp重型机车油箱侧盖、前挡泥板铭牌的通用安装位尺寸定的，实际使用的时候不需要重新画结构，只需要调整Scale1特征的缩放比例，就能适配不同车型的安装空间——比如小排量弯梁车型的侧盖铭牌宽度一般在180-220mm，油箱中央的徽标宽度在120-150mm，甚至做钥匙扣、装饰贴的小尺寸版本，只要等比例缩放就行，不会出现线条变形、比例失调的问题。

　　结构设计上没有做完全的实心结构，徽标的盾形主体和三层翼展结构是一体化的，背面预留了1.5mm深度的沉台，一方面是减少不必要的材料消耗，不管是做CNC铝件加工、3D打印树脂件还是不锈钢精铸，都能降低用料成本，另一方面沉台可以贴双面胶或者预留安装螺柱的位置，安装的时候不需要额外打孔破坏原车覆盖件，贴合度更好。盾形边缘做了R0.8mm的圆角过渡，没有尖锐的棱角，既避免加工的时候出现崩边，日常使用也不会刮花衣物或者划伤手部。

　　中间的Z形箭头标识是整个造型的细节重点，线条的倾斜角度、笔画粗细完全参考了原厂徽标的比例，没有做随意的简化，箭头的尖端和闪电形的折角位置都做了0.3mm的微小倒角，不管是做抛光、喷漆还是珐琅填色工艺，这些位置都不会出现油漆堆积、打磨露底的问题。三层翼展的每一层都做了0.5mm的高度差，从中心盾体向两侧翼片逐层降低，光影下的层次感非常明显，和平面印刷的徽标质感差距很大，哪怕是做哑光黑的喷塑处理，层次结构也能清晰体现。

　　实际应用场景不局限于机车修复，做复古主题的咖啡馆装饰墙、机车俱乐部的文化墙标识、定制周边的立体摆件，这个结构都能适配，等比例放大到800mm宽度的时候，结构强度也足够，背面加两个挂孔就能直接挂墙，不需要额外做加强筋。设计的时候特意规避了容易产生加工缺陷的结构，比如没有小于0.5mm的薄壁结构，没有封闭的空腔，不管是走机加工、铸造还是3D打印工艺，都不需要额外做支撑结构修改，导出模型就能直接用。

　　安装边界的考虑也做了预留，徽标的最厚位置是中心盾体的顶部，厚度为8mm，三层翼片的边缘厚度统一为2mm，安装在曲面覆盖件上的时候，翼片边缘有足够的变形余量，可以稍微弯折贴合曲面，不会出现断裂或者贴合缝隙过大的问题。如果是安装在平面位置，背面的沉台贴3M VHB胶带就可以达到足够的粘接强度，不需要焊接或者打孔，对于收藏级的老车修复来说，不会破坏原车的钣金结构，这一点是很多改装玩家非常在意的细节。

　　整个造型的线条没有做多余的装饰，完全还原了Zündapp徽标的硬朗风格，没有为了所谓的现代感修改原厂的设计比例，所有的结构优化都是为了加工便利性和安装适配性服务，没有为了造型牺牲实际使用的可靠性。
