FRC竞赛用无线电设备笼式安装支架

　　在青少年机器人竞赛的备赛环节，车载电子模块的安装可靠性一直是影响赛场表现的核心细节之一，无线电接收模块作为机器人与操控端信号交互的核心部件，既要避免赛场内其他设备的信号干扰，又要承受机器人快速移动、碰撞、急停带来的持续振动，这款笼式安装支架正是针对这类场景的定制化结构件。从实际使用场景来看，这类支架主要搭载于12伏供电的轮式竞赛机器人机身，安装位置通常选在机器人上层框架的居中区域，既远离大电流驱动模块的电磁干扰源，又能保证天线信号无遮挡传输，避免金属机身对无线电信号的屏蔽衰减。

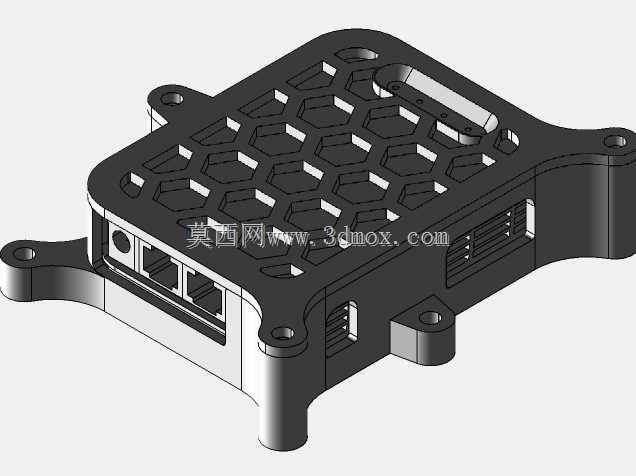

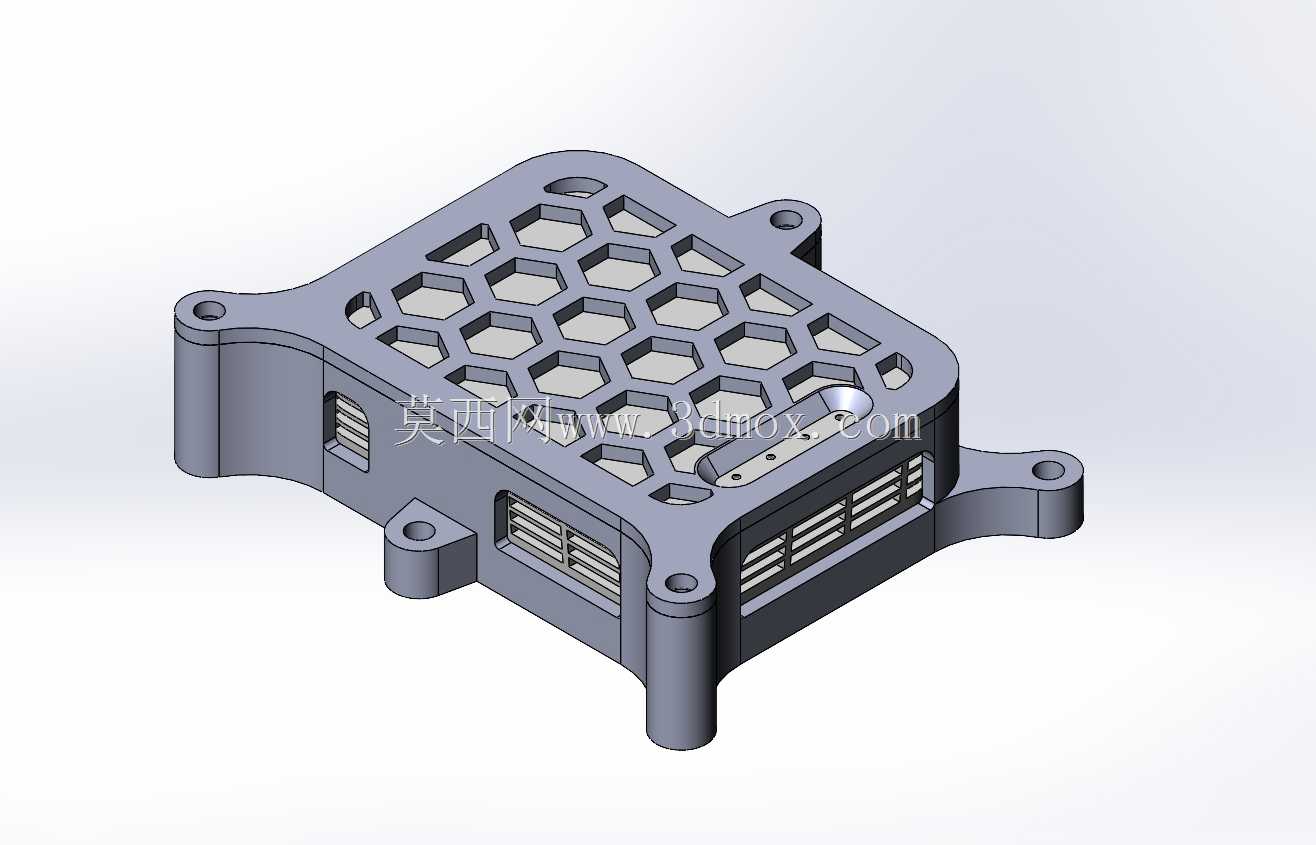

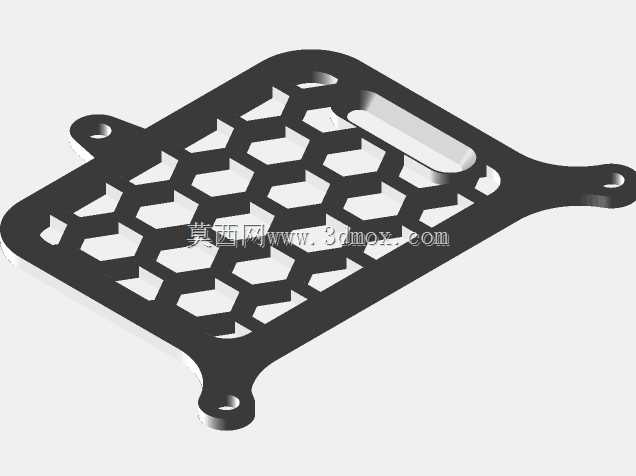

　　结构设计上，支架整体采用带安装耳的盒式笼型构型，主体腔体为无线电模块提供容纳空间，顶面采用连续六边形镂空网格结构，这种构型并非单纯的减重设计——六边形网格在相同板材厚度下的抗形变能力远高于方形或圆形开孔，既能在机器人发生侧向碰撞时分散冲击力，避免腔体变形挤压内部无线电模块，又能保证模块工作时的空气流通，满足长时间竞赛运行下的散热需求，同时镂空结构不会对无线电信号产生屏蔽，保证信号传输的稳定性。支架四个方向延伸出带安装孔的固定耳，安装孔位采用统一的竞赛机器人标准孔径，可直接通过螺栓与机器人铝型材框架固定，无需额外加工转接件，固定耳与主体腔体之间做了加厚过渡处理，能承受机器人急停、碰撞时的瞬时冲击力，避免安装位置断裂导致模块脱落。

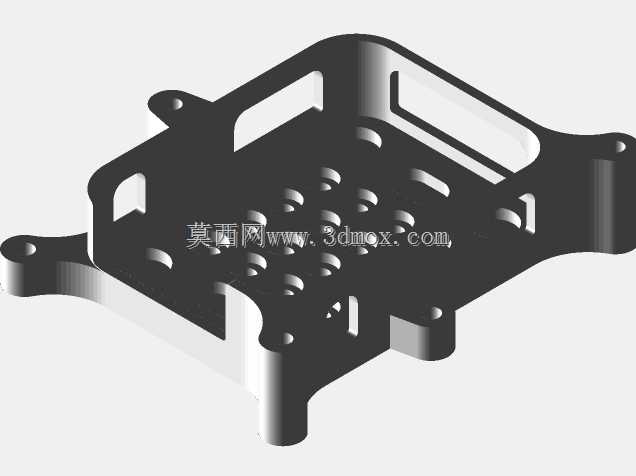

　　腔体侧面预留了多组平行的通风格栅，对应无线电模块的接口与发热区域，既可以让接线从侧面规整引出，避免线缆在机器人内部弯折拉扯，又能形成上下贯通的散热风道，当机器人快速移动时，气流可从侧面格栅进入、顶面网格流出，带走模块工作产生的热量。腔体内部的限位筋位做了适配主流竞赛用无线电模块的尺寸设计，模块装入后不会在腔体内晃动，无需额外打胶固定，拆装维护时只需松开顶部固定件即可取出模块，大幅提升备赛时的设备调试效率。

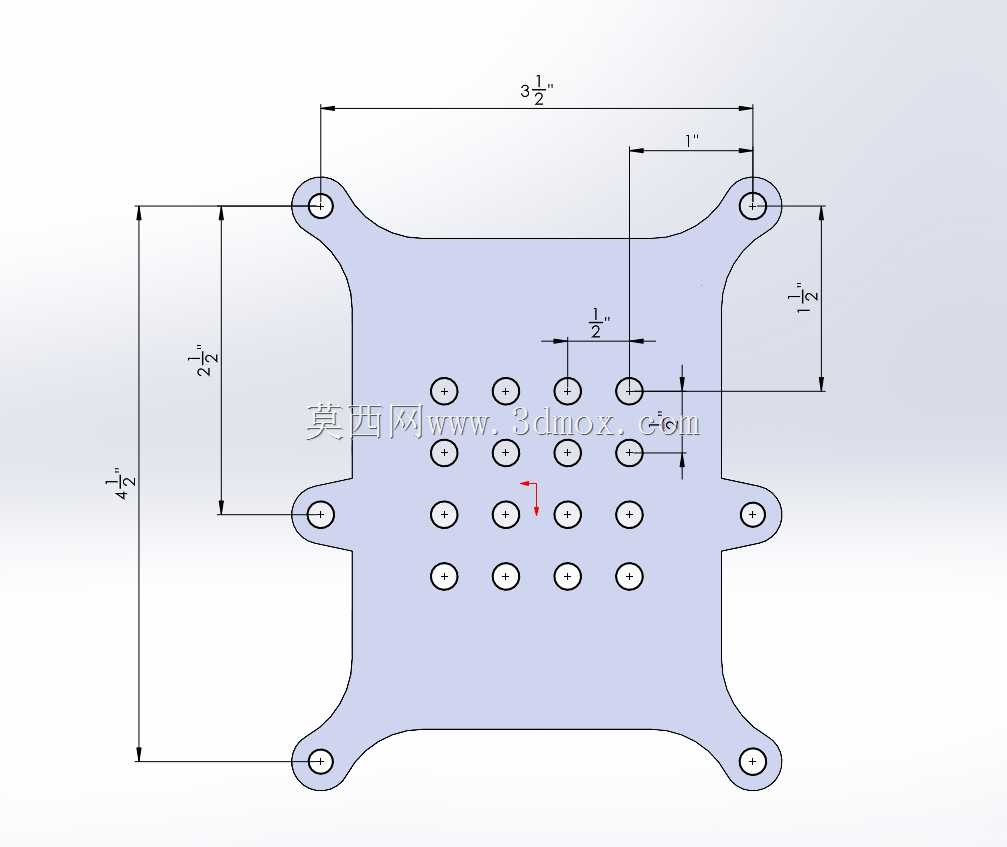

　　从安装边界来看，支架的整体外轮廓尺寸适配竞赛机器人的上层安装空间，四个安装耳的孔位间距匹配标准FRC机器人的框架型材孔距，安装后不会超出机器人的尺寸限制要求，支架底部的支撑柱高度预留了接线空间，模块底部的接口不会与安装面挤压，避免接口损坏。结构的壁厚设计兼顾了强度与重量控制，在采用常规3D打印或铝件加工时，整体重量控制在竞赛规则允许的配件重量范围内，不会给机器人带来额外的负载负担。

　　在实际赛场应用中，这类笼式支架相比传统的平板安装支架，对无线电模块的防护能力提升明显：当机器人发生侧翻或与其他参赛机器人碰撞时，笼型结构可以先承受外部冲击力，避免模块直接被撞击损坏，同时镂空结构不会影响信号传输，解决了全封闭金属支架信号屏蔽、开放式支架防护不足的痛点。对于结构设计从业者来说，这类针对特定场景的功能件设计，核心是在约束条件下平衡多维度需求——既要满足安装固定、防护、散热的基础功能，又要兼顾重量、加工便利性、拆装效率的实际使用要求，每一处结构细节都对应实际使用中的具体痛点，没有多余的装饰性设计，完全服务于功能实现。
