跳汰机手动夹紧工装夹具三维设计

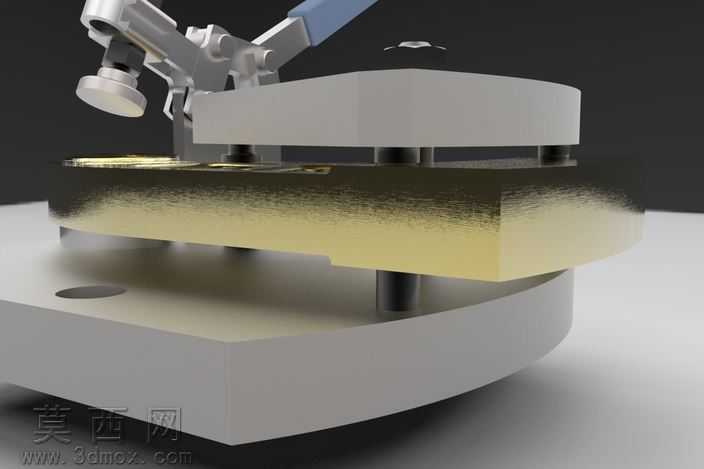

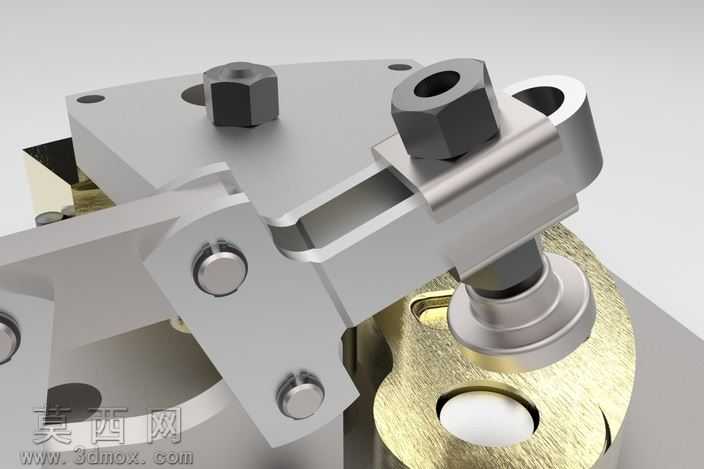

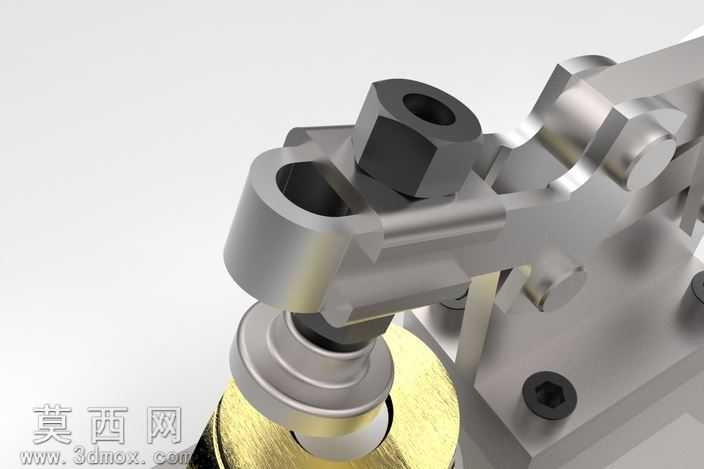

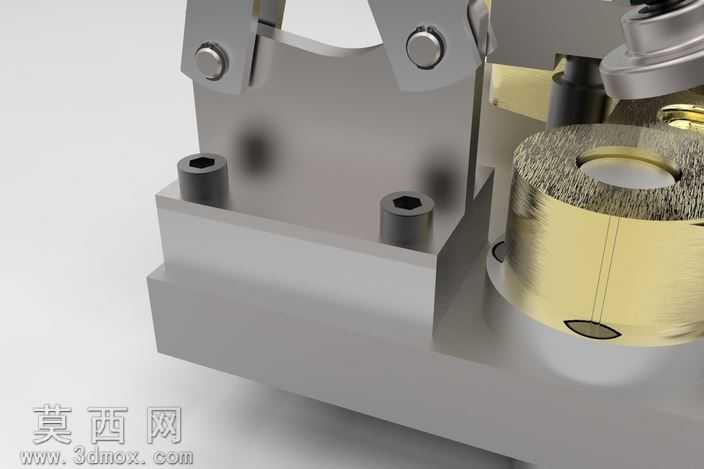

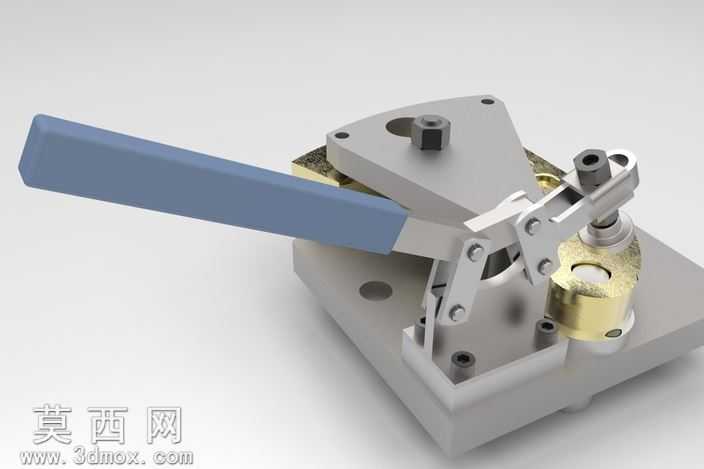

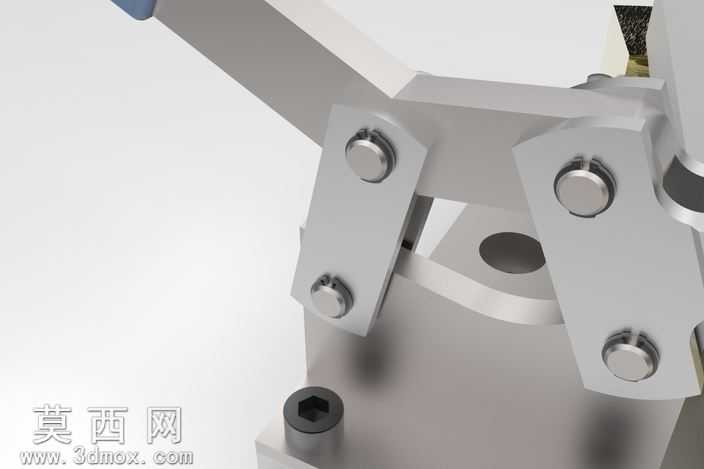

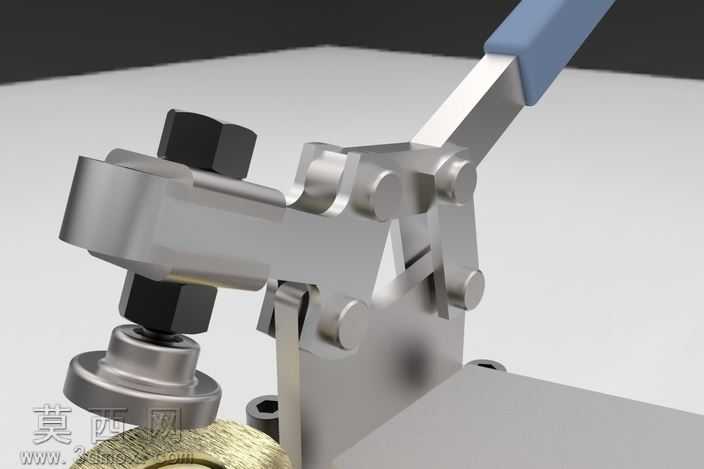

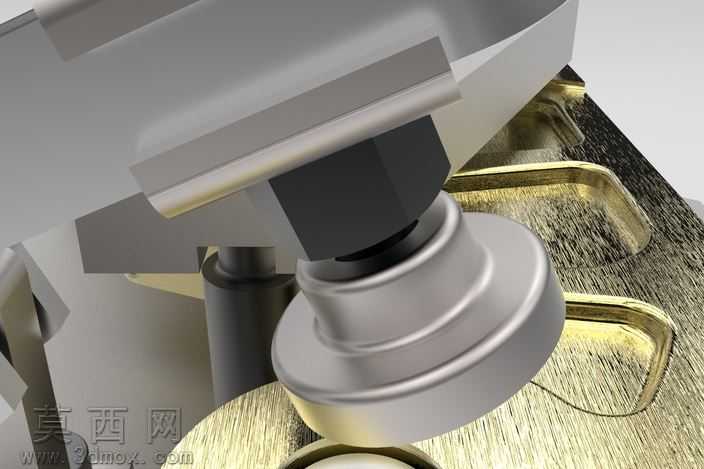

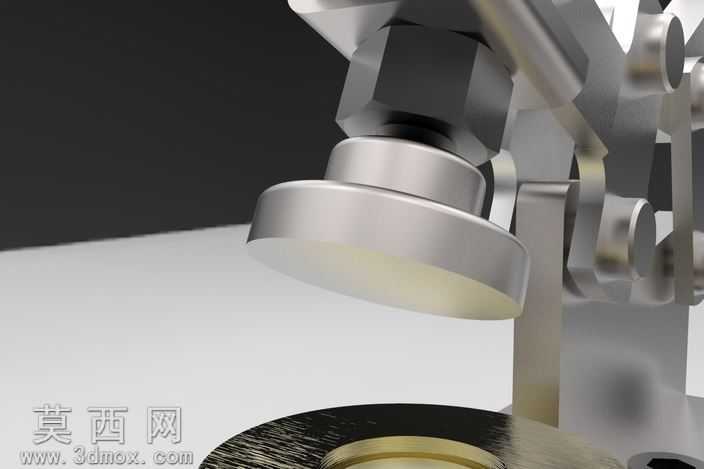

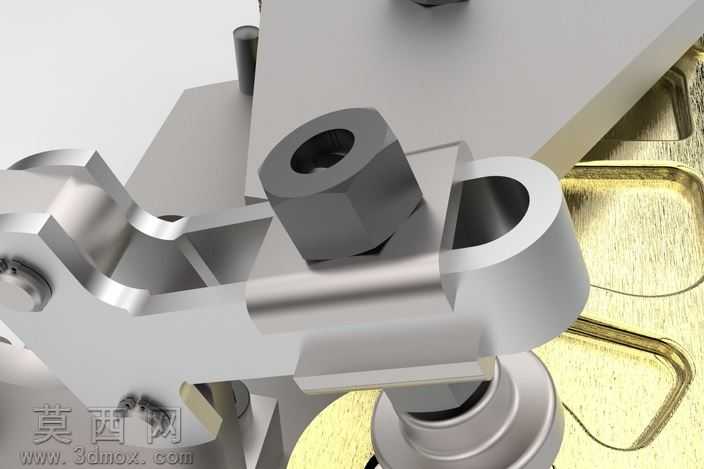

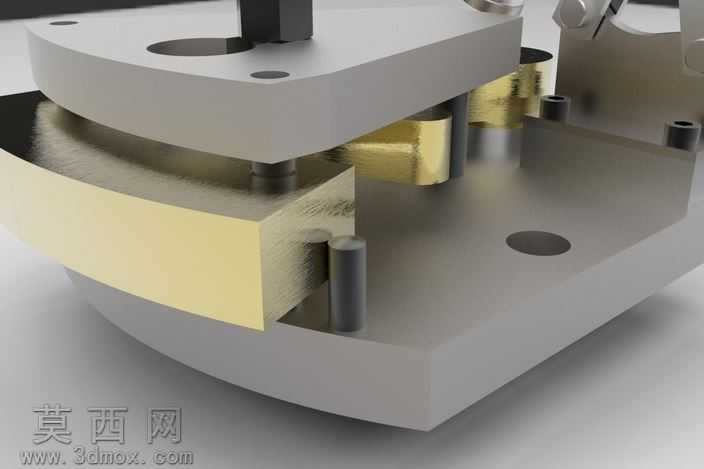

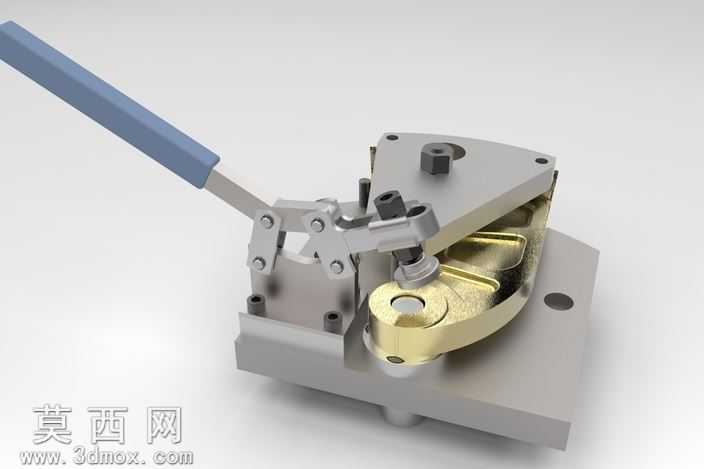

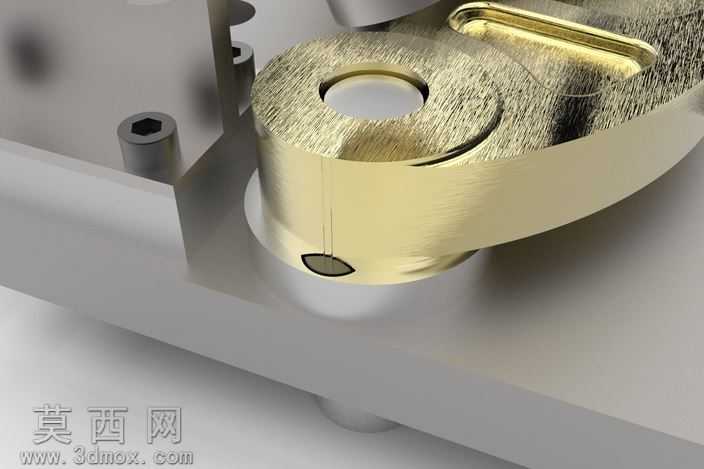

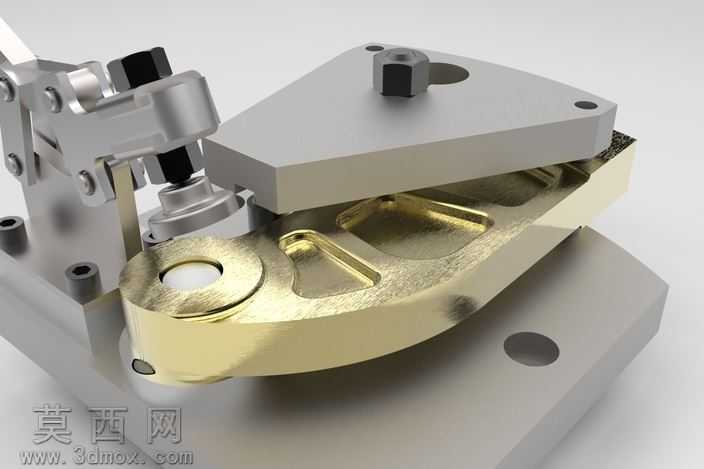

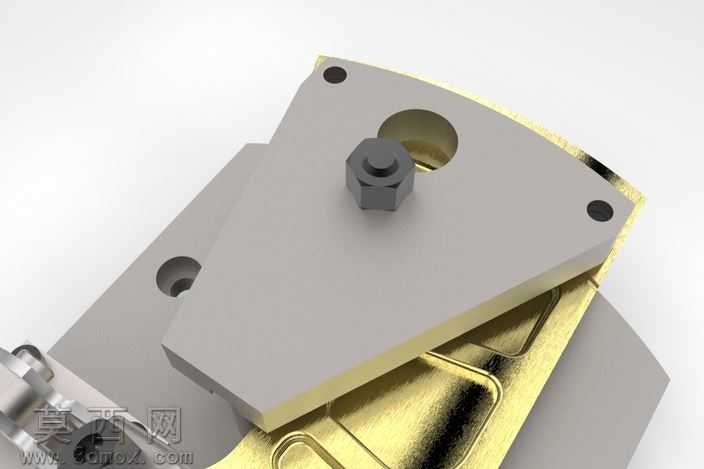

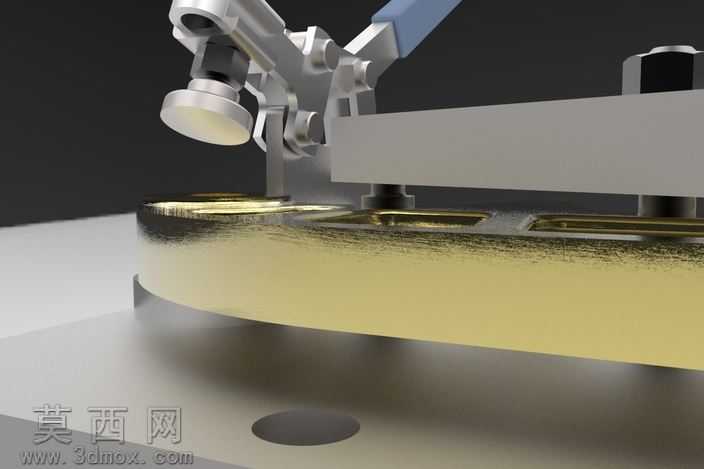

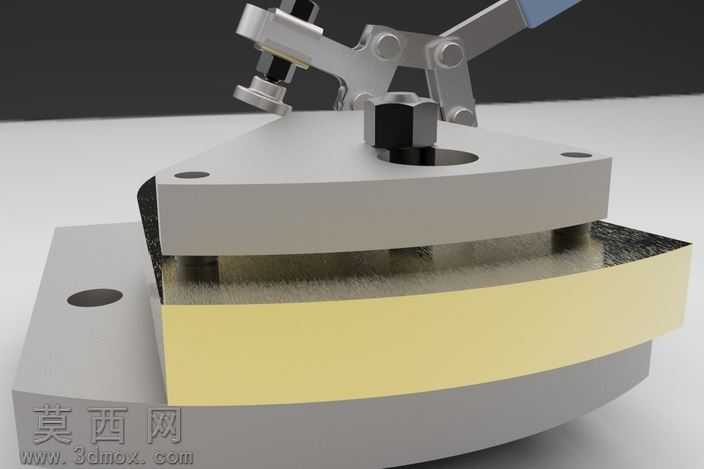

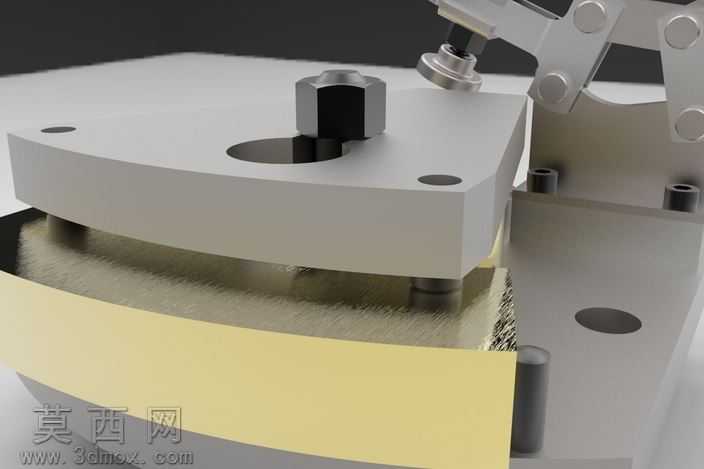

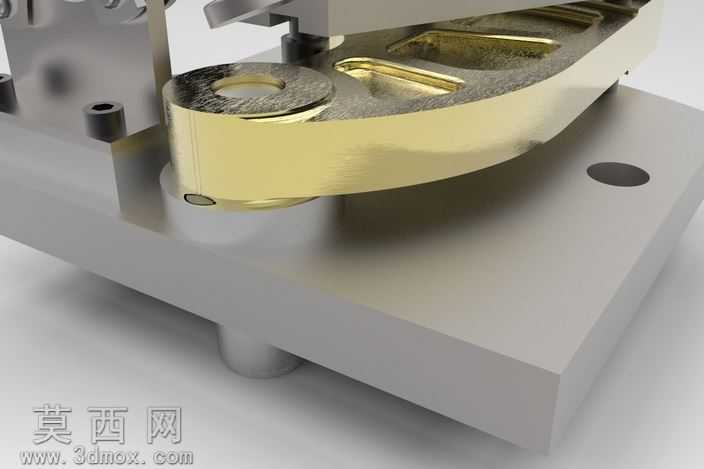

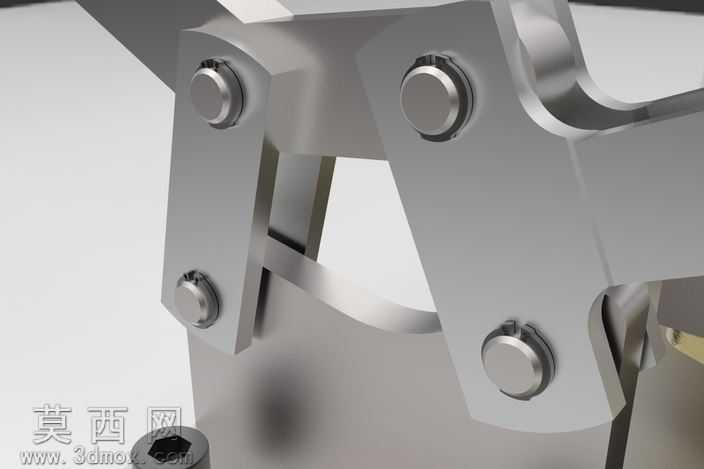

本作品为跳汰机配套的手动夹紧工装三维设计，整体建模过程遵循机械工装的设计逻辑，先完成核心功能结构的草绘搭建，再逐步细化各连接部件与操作组件，最终完成整体装配与渲染呈现。建模阶段严格按照机械加工的公差逻辑设定各部件的配合间隙，保证虚拟装配状态下各运动部件无干涉，能够完整模拟手动夹紧的全流程动作。手柄部分采用符合人体工学的长杆造型，建模时通过曲面扫掠完成握持段的弧度设计，既保证操作时的力臂长度满足省力需求，也让握持区域的曲面贴合手掌施力角度，降低长时间操作的疲劳感。传动部分采用多组铰接连杆结构，每处铰接点都设计了对应的销轴与安装孔位，连杆之间的连接位置经过反复调整，保证手柄扳动时的力传递路径顺畅，能够将手动输入的力通过连杆放大后传递到夹紧端，实现对工件的稳定压紧。夹紧端的压头设计为可更换式结构，建模时预留了标准的连接螺纹，能够根据不同规格的跳汰机工件更换对应形状的压头，提升工装的适配范围。底座部分采用厚重的平板式结构，表面设计了多组安装定位孔，既可以通过螺栓将工装固定在加工台面上，也能通过定位销保证工装安装的位置精度，避免夹紧过程中工装出现位移。材质渲染阶段，对不同功能部件做了区分处理：操作手柄采用哑光工程塑料材质，调整材质的粗糙度参数模拟磨砂塑料的质感，避免操作时打滑；金属结构件区分了加工面与非加工面，非加工面采用喷砂金属材质，呈现细腻的亚光银灰色质感，加工面则设置了更高的反光度，模拟机加工后的金属光泽；被夹紧的工件采用黄铜材质，调整金属材质的色彩与反光参数，呈现黄金色的金属质感，与银灰色的工装主体形成清晰的视觉区分，方便观察夹紧状态下的工件配合位置。设计思路上，这款工装优先考虑手动操作的便捷性与夹紧的可靠性，整体结构没有采用复杂的气动或液压元件，纯机械连杆结构既降低了工装的制造成本，也避免了车间气源、电源配套的限制，能够直接在各类加工工位投入使用；同时整体结构的零件全部采用常见的标准件与常规机加工件，没有特殊的异形难加工结构，方便后续根据三维模型直接出图加工生产，缩短工装的制造周期。装配完成后通过运动仿真验证了全行程的动作流畅度，确认手柄从松开状态扳动到夹紧状态的过程中，各连杆无卡滞、压头能够垂直压紧在工件表面，保证夹紧力均匀分布，不会对工件表面造成压伤，同时夹紧后的自锁结构能够避免加工过程中工装松脱，保障加工过程的安全性。
