多工位级进冲压工装模具结构设计

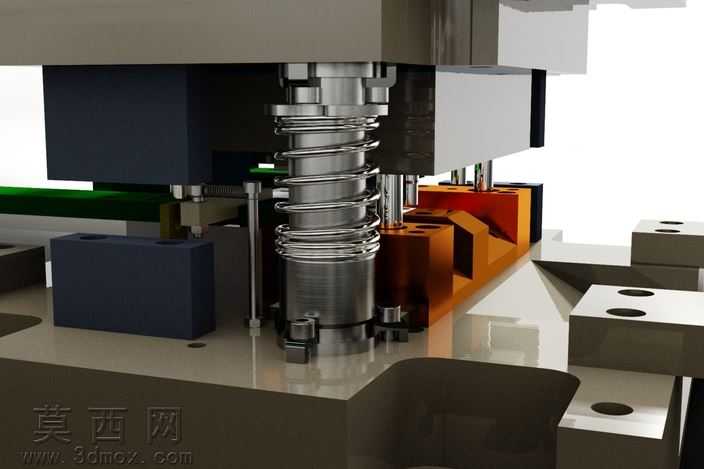

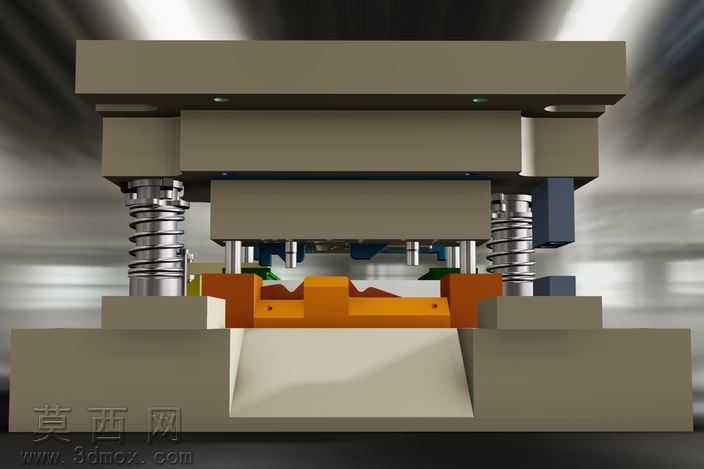

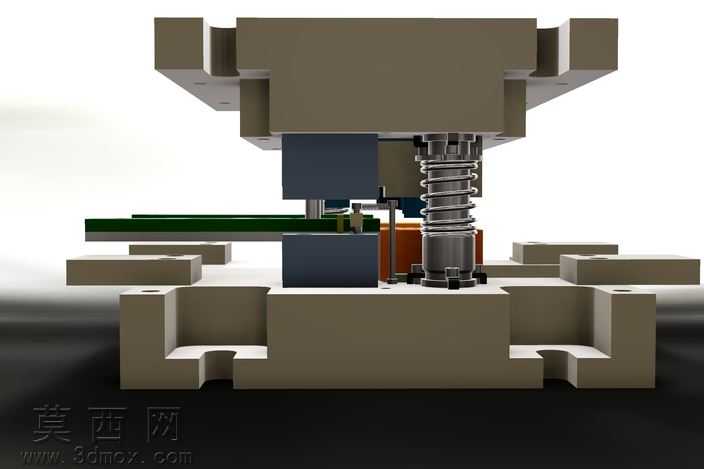

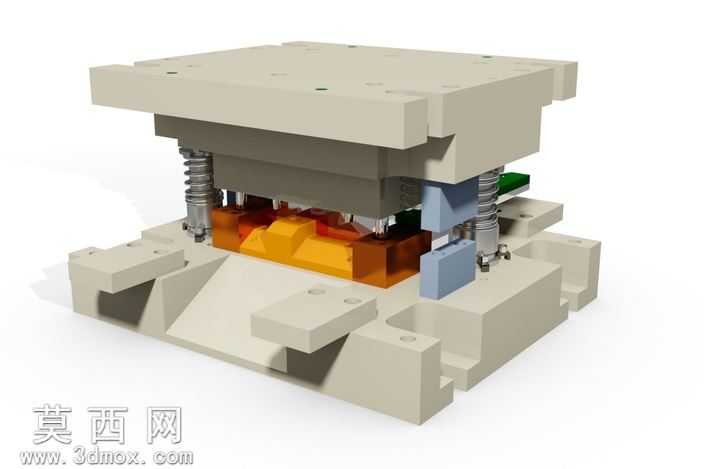

本作品为多工位级进冲压工装的三维结构设计，建模阶段严格遵循冲压模具的实际设计规范，对整套模具的上下模座、导柱导套、弹性卸料组件、凸模固定结构、凹模镶块、定位挡料机构等核心部件进行了1:1比例的参数化建模，所有零件的装配间隙、配合公差均参考实际冲压加工的工艺要求进行设定，确保模型结构符合真实生产场景下的模具装配逻辑。渲染阶段采用写实工业渲染方案，针对不同材质的物理特性调整材质参数：金属模座部分采用哑光铸铁材质，还原铸铁表面细微的磨砂质感与深灰金属色泽；导柱导套、弹簧等弹性与导向部件采用抛光合金钢材质，添加轻微的环境反射效果，凸显金属加工面的光洁度；橙色的定位与挡料块采用硬质合金表面氧化处理的材质表现，区分不同功能部件的视觉差异；上下模之间的待加工板材采用冷轧钢板材质，还原板材表面的轻微金属反光与平整质感。结构设计上，整套模具采用独立导柱导向结构，搭配矩形截面的重载压缩弹簧提供卸料力，多工位的工位布局沿送料方向依次排布，每个工位对应独立的冲压工序，包含冲孔、切边、成型等多道工序的凸凹模结构，工位之间设置精准的定位销与挡料块，保证条料送进过程中的步距精度，同时在模具的非工作区域设置了安全避让空间，避免上下模合模过程中出现部件干涉。设计思路围绕连续冲压的高效生产需求展开，在保证模具结构强度的前提下优化各部件的排布，缩小模具整体的外形尺寸，同时将易损耗的凸凹模设计为镶块式结构，方便后续生产过程中的快速更换与维护，卸料板采用整体式结构搭配均匀分布的弹簧，保证卸料过程中压力均匀分布，避免冲压过程中板材出现翘曲变形，整套模型完整还原了级进冲压模具从送料、冲压到卸料的全流程结构逻辑，可用于模具结构教学、工艺方案展示等场景。
