剖分式立式带座轴承安装结构设计

　　做传动结构设计这么多年，但凡涉及长轴跨距支撑、重载径向承载的工况，第一时间想到的支撑部件就是带座轴承，而剖分式的Plummer块结构，恰恰是现场运维、装配容错率最高的一类支撑方案。很多刚入行的设计新人容易把这类轴承座和整体式立式座搞混，实际上二者的适用场景边界非常清晰：整体式座适合轻载、轴系预装完成后整体落位的工况，一旦后期需要更换轴承、调整轴系同轴度，就得把整根轴上的联轴器、带轮甚至端盖全部拆空才能操作，在连续生产的产线、高空布置的输送机架、重型传动辊道场景下，这种拆装成本是完全不可接受的。而剖分式的座体结构，上盖和底座通过两组螺栓副锁紧固定，更换轴承时只需要松开上盖紧固螺栓、取下上盖就能直接替换轴承内的滚动体组件，不需要挪动轴的位置，也不用拆卸轴端的传动部件，运维效率能提升数倍。

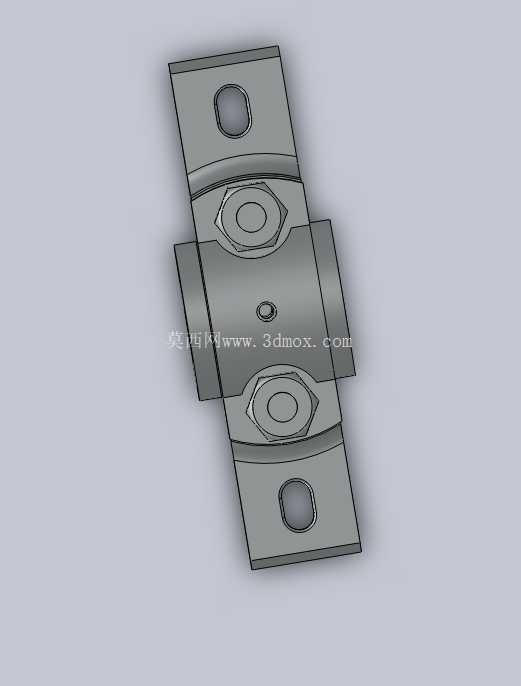

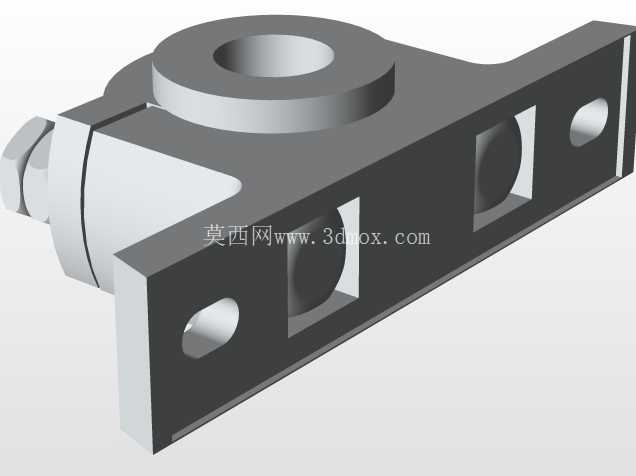

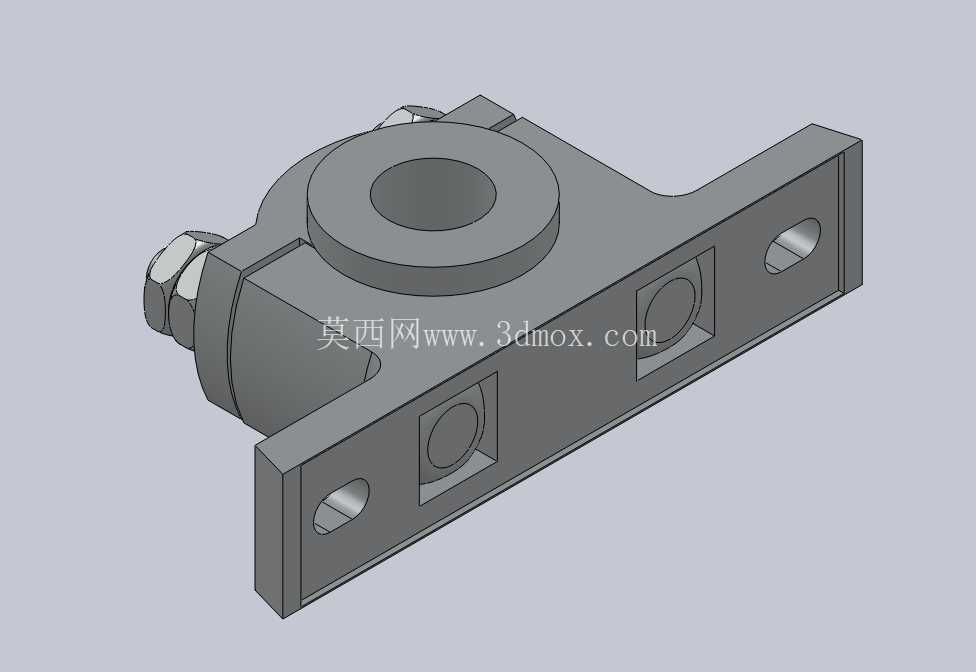

　　从结构设计逻辑来看，这个组件的核心承载区集中在底座的半圆支撑面和上盖的对应压紧面，建模的时候必须严格保证两个半圆面的同轴度公差，合模后的圆柱面圆度误差要控制在IT7级以内，不然轴承装入后会出现局部卡滞、滚动体受力不均的问题，轻则运转温升过快，重则短时间内出现滚道点蚀失效。底座的两个安装脚做了加长延伸设计，每个安装脚上开有长圆形的安装孔，这部分的设计细节非常考验现场经验：长圆孔的长度方向要和轴的轴向保持垂直，安装时可以在小范围内调整座体的横向位置，补偿机架焊接、加工时带来的孔位误差，不用重新在机架上扩孔或者配焊调整块，大幅降低现场安装的适配难度。安装脚的厚度和底座主体做了等强度过渡，没有出现直角突变的结构，避免应力集中在长期交变载荷下出现根部断裂，毕竟这类轴承座往往要承受传动带张紧力、辊道物料偏载带来的径向冲击，应力集中的位置很容易成为疲劳失效的起点。

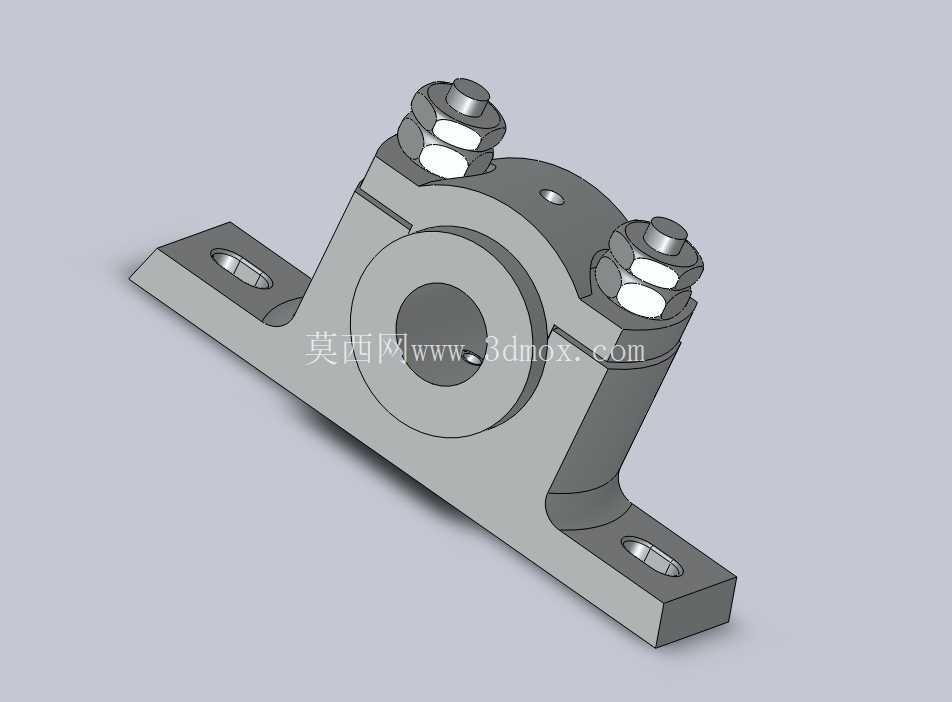

　　上盖部分的两组锁紧螺栓采用了双螺母防松结构，每组螺栓配一个厚螺母加一个薄锁紧螺母，这种防松结构比弹簧垫圈、止动垫片的可靠性更高，适合有持续振动的工况——比如矿山输送线、破碎机旁的传动辊道，设备运行时的持续振动不会让螺母出现松退，能长期保持上盖对轴承外圈的压紧力，避免轴承外圈在座孔内出现跑圈的问题。建模的时候要注意螺栓孔和上盖、底座的配合间隙，不能把孔做的和螺栓公称直径完全一致，要留出0.5-1mm的装配间隙，不然加工时的孔位错位会导致螺栓无法穿入，反而增加装配难度。座体中间的通孔是用来穿装轴承外圈的，孔的两端没有做额外的密封槽设计，说明这个组件适配的是自带双面密封的外球面轴承，适合粉尘浓度不高、常温的常规工业环境，如果要用到多粉尘、有喷淋的工况，只需要在上盖和底座的合缝处增加密封垫片、在孔端加装防尘盖就能拓展适用场景，结构的拓展性很强。

　　从安装边界尺寸来看，这类组件的安装孔跨距、座体总高度、轴孔中心高都是和配套轴承的型号严格对应的，选型的时候不能只看轴径匹配，还要核算安装脚的孔位能不能和现有机架的安装梁匹配，中心高是不是和轴系的其他支撑点保持一致，不然会出现轴系挠曲、附加弯矩过大的问题。很多设计人员选型时只关注额定动载荷，忽略了安装尺寸的边界，最后现场装不上再去改机架，反而耽误项目进度。另外在建模装配的时候，要注意上盖和底座的合缝面要留0.05-0.1mm的压紧余量，也就是当轴承外圈装入底座半圆孔后，上盖合模时合缝面不是完全贴死的，通过螺栓锁紧产生的压紧力把轴承外圈牢牢固定在座孔内，避免运转时外圈跟转；如果合缝面完全没有间隙，说明加工时半圆孔的尺寸做小了，螺栓锁紧后会把轴承外圈压变形，直接导致轴承卡滞无法转动。

　　实际应用中，这类支撑组件广泛用在各类带式输送机的托辊支撑、风机传动轴的两端支撑、小型减速机的输入输出轴外伸端支撑、农业机械的脱粒辊支撑场景，相比法兰式轴承座，它的安装面是平面，不需要在机架上加工台阶孔或者法兰止口，对机架的加工精度要求更低，适合钢结构焊接机架的装配场景，毕竟焊接机架的变形量本身就大，高精度的配合面反而很难适配。做三维建模的时候，还要注意各个零件的装配干涉检查：螺栓穿入后螺母的压紧面要和上盖的沉头座面完全贴合，不能出现螺栓杆和孔壁的硬干涉，轴承外圈装入座孔后要保证端面和座孔的挡边贴合，不能出现轴向窜动的间隙。很多新手建模时只追求外观相似，忽略了这些实际装配的细节，最后导出的工程图拿到车间根本没法加工，或者装配时出现各种干涉问题，这也是做机械结构设计必须避开的误区。
