交叉滑动式剪刀铰链传动结构

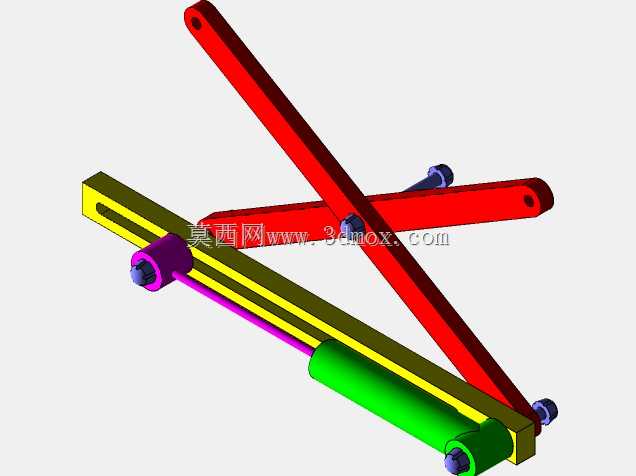

　　在各类需要实现线性伸缩、角度同步开合的机械结构中，剪刀铰链是应用极为广泛的一类连杆组合结构，区别于普通固定转轴的合页结构，这类带滑动副的交叉铰链能够在较小的收纳体积下实现大行程的展开动作，常见于升降工作台、折叠伸展臂、可调角度支撑托架、工业设备防护门联动机构等场景中。这套交叉滑动式剪刀铰链采用双长杆交叉铰接的核心布局，其中一根杆件的一端设置为固定铰接点，另一根杆件的对应端嵌入配套滑槽内形成滑动移动副，交叉位置采用销轴铰接实现两根杆件的相对转动，滑动端配套设置了限位轴套与导向结构，避免滑动过程中出现卡滞、偏磨的问题。从结构设计逻辑来看，这类铰链的行程参数由杆件长度、滑槽有效行程、铰接点位置共同决定，设计阶段需要先明确目标伸缩行程、

　　最大承载载荷、展开与收纳状态的空间边界，再反推各杆件的长度比例与铰接点位置，避免出现运动死点或者结构干涉。这套结构的滑动端采用了圆柱面配合的导向设计，相比直面滑槽配合，圆柱面配合能够自动补偿少量的安装同轴度误差，降低加工精度要求的同时保证滑动顺畅，铰接位置的销轴采用台阶轴设计，两端加装防松限位结构，避免反复转动过程中销轴脱出导致结构失效。在实际安装应用中，固定铰接端需要预留销轴安装的同轴孔位，滑槽端需要保证安装基准面与滑槽方向的平行度，平行度偏差超过0.1mm每100mm行程时，就会明显增大滑动阻力，长期往复运动还会造成滑槽侧壁的不均匀磨损，缩短结构使用寿命。结构的受力传递路径也经过了优化，

　　展开状态下外部载荷会通过两根交叉杆件分别传递到固定铰接点和滑动支撑点，杆件截面采用等强度设计，在铰接孔、滑槽连接等应力集中位置做了局部加厚处理，避免长期受载出现结构变形。相比单组连杆结构，这种交叉式剪刀铰链的运动同步性更好，展开过程中两端的运动轨迹保持线性，不会出现单侧偏移的问题，多组铰链平行串联使用时，还可以实现大跨度平台的平稳升降，比如常见的剪叉式升降台就是基于这类基础结构扩展而来。在细节设计上，滑动端的轴套采用自润滑材质配套设计，无需定期加注润滑脂即可实现长期无故障往复运动，适合在维护不便的设备内部安装使用，所有铰接孔的位置公差控制在±0.05mm以内，保证多组铰链并联使用时的运动一致性，避免出现运动卡滞。

　　结构的收纳状态下两根杆件近乎平行贴合，能够最大限度压缩收纳空间，适合对安装空间有严格限制的紧凑型设备使用，展开过程中铰接点的转动角度经过校核，不会出现杆件之间的运动干涉，整个运动行程内的推力变化平滑，没有明显的负载突变点，配套手动或者电动驱动时都能获得平稳的运动体验。针对不同的应用场景，还可以通过调整杆件的宽度、厚度来适配不同的载荷需求，轻载场景下可以适当减小杆件截面尺寸降低整体重量，重载场景下则可以加大铰接销轴直径、提升杆件截面模量来提升整体承载能力，滑槽的长度也可以根据实际行程需求灵活调整，不需要改动整体的结构布局即可适配不同的行程参数。
