适配F450无人机的索尼相机固定支架

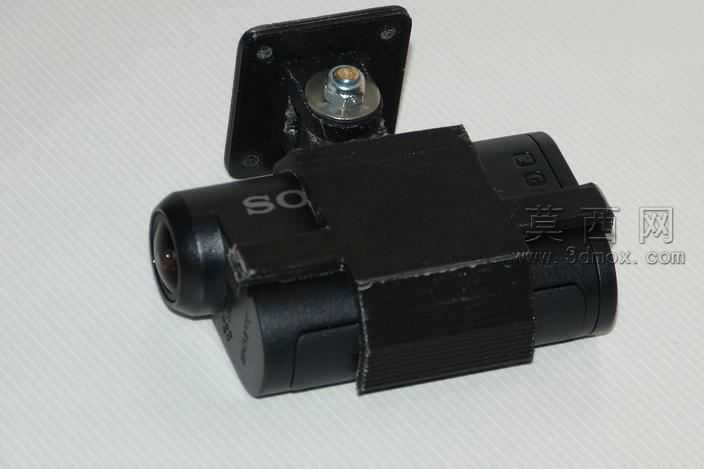

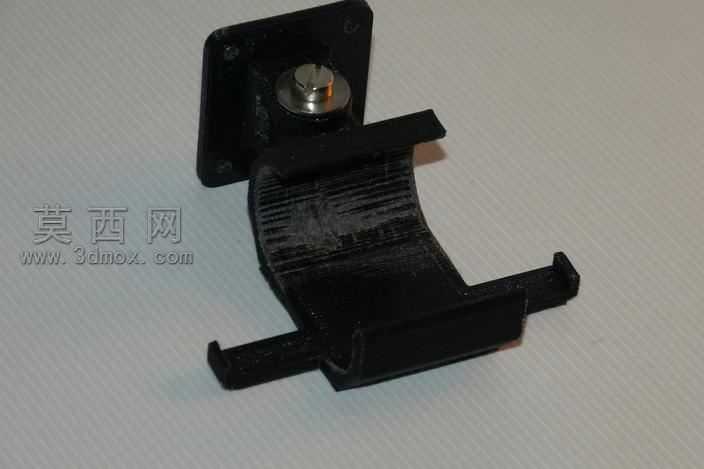

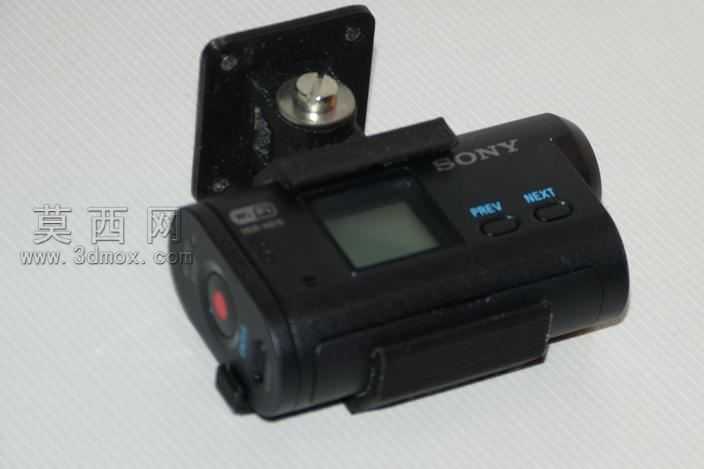

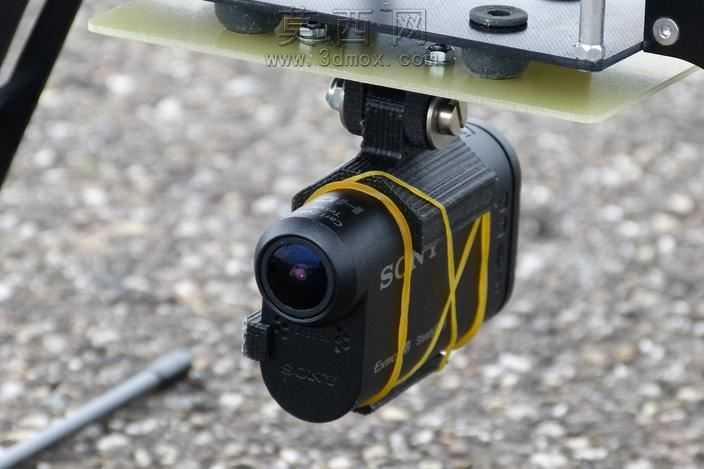

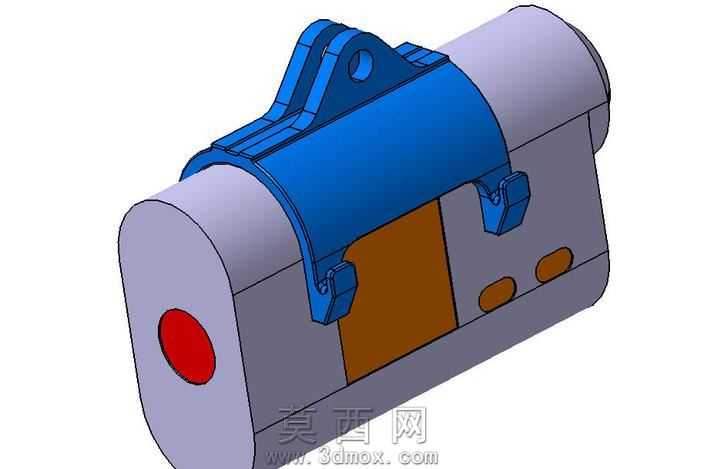

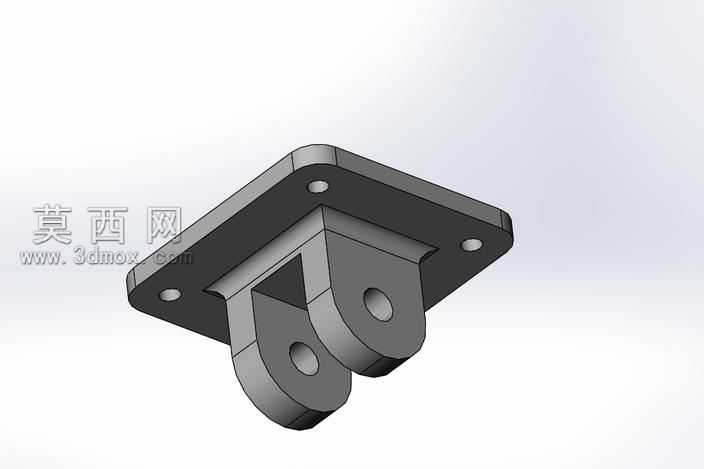

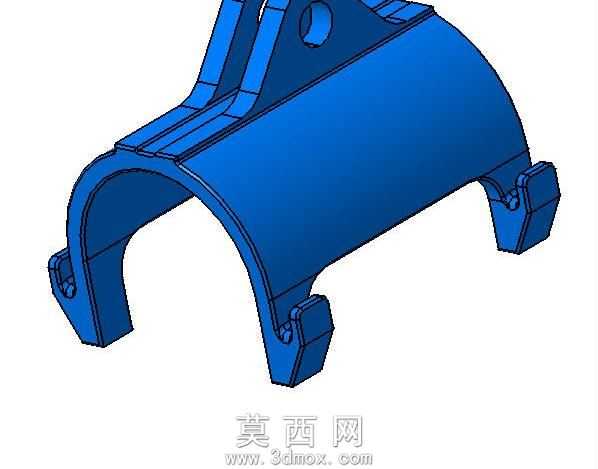

本模型为适配F450四轴飞行器搭载索尼HDR15相机设计的专用固定支架，整体采用三维参数化建模方式完成，建模过程中优先保证结构的装配适配性，先以F450机架的挂载杆直径、索尼HDR15相机的机身握持轮廓为基准绘制核心约束草图，再通过拉伸、切除、倒圆角等基础特征逐步构建主体结构。支架主体采用C型环抱式夹持结构，内侧预留与挂载杆匹配的圆弧接触面，可保证与机架圆杆的贴合度，避免安装后出现晃动偏移；中部设置横向贯通的限位凸筋，安装时可卡入相机机身的对应凹槽位置，对相机进行前后方向的限位，防止飞行过程中相机出现滑移。顶部设置带安装孔的凸耳结构，可通过绑带或螺丝进一步加固支架与机架的连接，提升大机动飞行时的固定可靠性。建模过程中对所有棱角位置做了R1-R2的倒圆角处理，既避免应力集中提升结构强度，也能防止安装时刮伤相机表面或机架管材。材质设定上主体选用高强度工程塑料ABS，渲染时赋予哑光深灰磨砂质感，还原3D打印或注塑成型的真实外观效果，金属加固件位置赋予亚光金属材质区分结构层次。设计思路上优先兼顾轻量化与结构强度，在保证夹持力足够的前提下对非受力位置做了适当的壁厚减薄处理，整体结构无冗余设计，安装时无需额外复杂工具，仅需将支架C型开口对准机架挂载杆按压卡入，再将相机卡入中部夹持位即可完成装配，拆卸调整角度也十分便捷，能够满足航拍作业时快速调整相机机位的使用需求，同时结构的对称设计保证了安装后不会影响无人机的整体重心平衡，避免对飞行稳定性造成额外干扰。
