CoreXY架构封闭式桌面3D打印设备结构设计

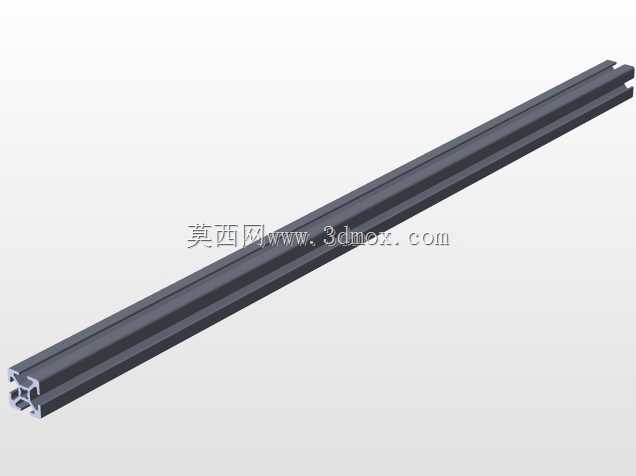

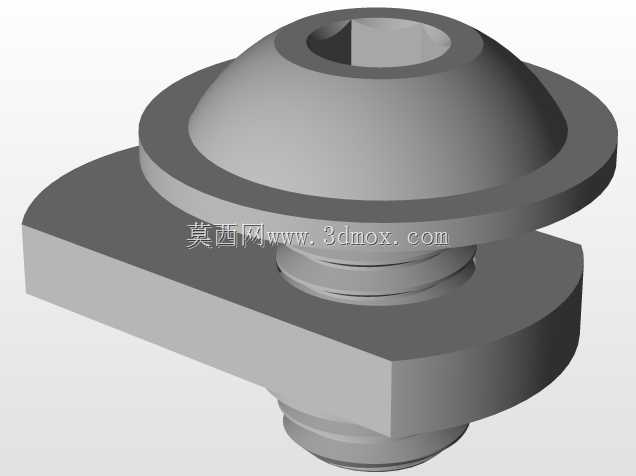

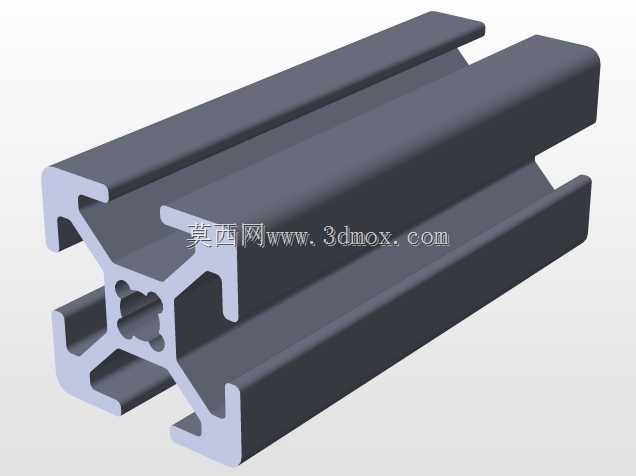

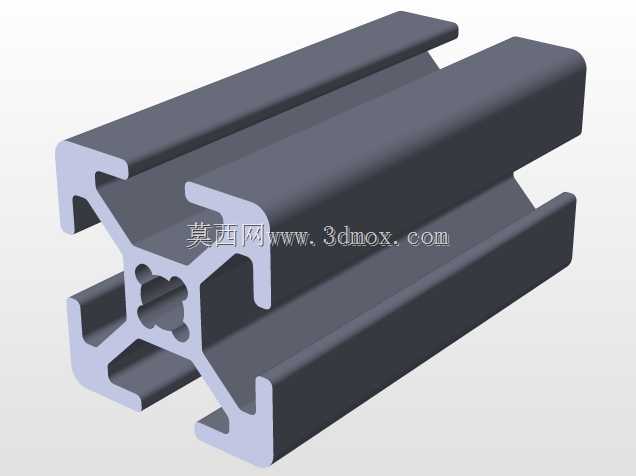

　　这款CoreXY结构的桌面级增材制造设备，在结构设计阶段优先考虑了桌面场景的安装边界约束，整体外框采用标准工业铝型材拼接搭建，型材槽位可兼容常规紧固件安装，无需额外定制异形连接件，能大幅降低装配阶段的零件匹配难度。封闭式的腔体设计并非单纯的外观考量，实际应用中可有效阻隔打印过程中腔体内部与外界环境的空气对流，对于ABS、PC等易出现翘曲变形的工程类打印耗材，能维持腔体内温度场的相对稳定，减少打印件因温度骤变产生的层间剥离、边角翘曲问题，同时半透明的围挡结构也能让操作人员实时观察打印进程，避免设备运行过程中无关人员触碰高温运动部件带来的安全隐患。

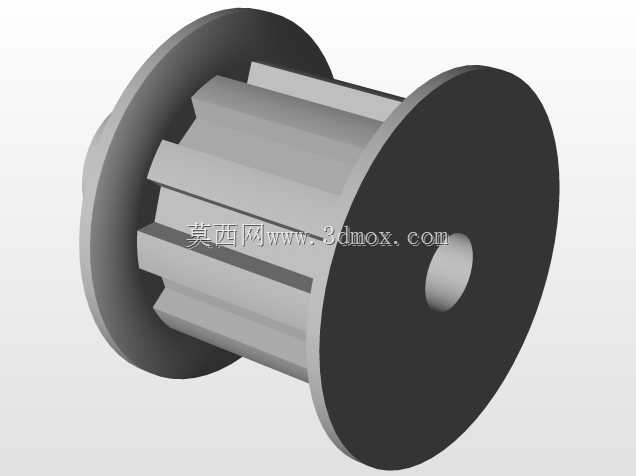

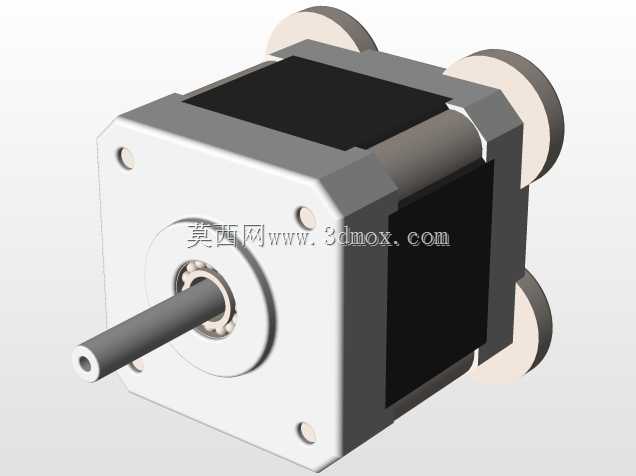

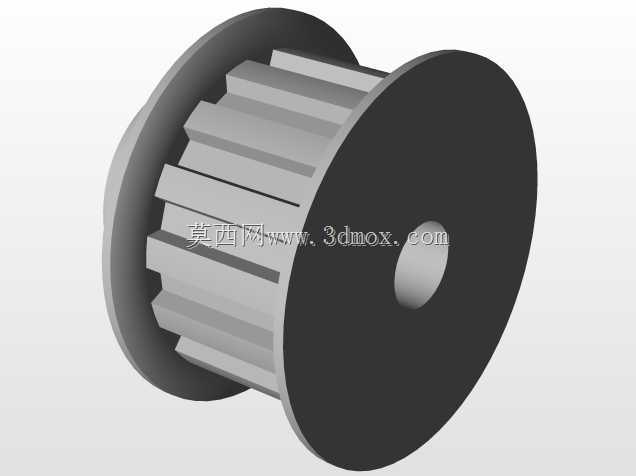

　　从运动结构的设计逻辑来看，CoreXY架构的核心优势在于将X、Y轴的驱动电机固定在设备框架的固定位置，而非随运动模组做往复移动，这一设计直接降低了运动部分的整体负载，相比传统的十字轴运动结构，能在相同的电机扭矩参数下实现更高的运动加速度，打印过程中的高速运动段惯性更小，不容易出现丢步、层纹错位的问题。运动传动部分采用同步带传动方案，带轮的安装座预留了张紧调节的冗余空间，装配时无需额外拆卸框架即可完成同步带张紧度的调整，日常维护的操作门槛更低。Z轴传动采用双丝杆对称布置的结构，相比单丝杆驱动的方案，能避免打印平台升降过程中出现的单侧倾斜问题，保证平台平面与XY运动平面的平行度，减少打印首层附着力不均导致的打印失败概率。

　　设备的安装边界设计充分考虑了桌面场景的使用需求，整体占地面积控制在常规办公桌面可容纳的范围内，后侧预留了走线槽位，可将电机线、限位开关线、加热线等规整收纳在型材槽内，避免走线外露影响外观或者干涉运动部件的运行。打印平台的调平结构采用多点调节设计，每个调节点都设置了锁紧结构，调整完成后可锁定位置，避免长期运行震动导致平台位置偏移。挤出机构采用近程挤出的安装方案，挤出机直接固定在X轴运动滑台上，缩短了耗材送料的路径，对于TPU等柔性耗材的送料精度提升明显，可减少柔性耗材打印过程中出现的堵头、送料不足问题。

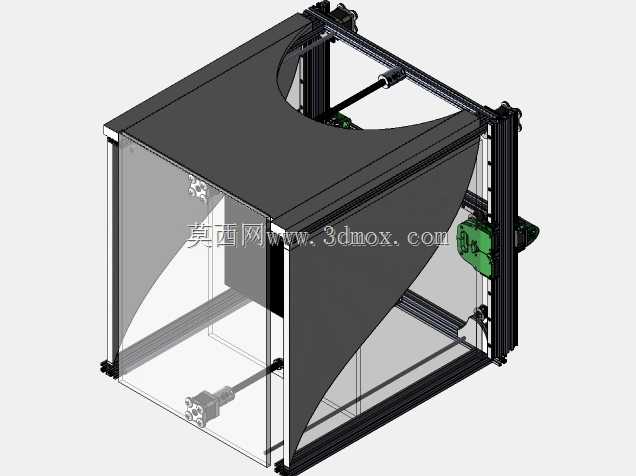

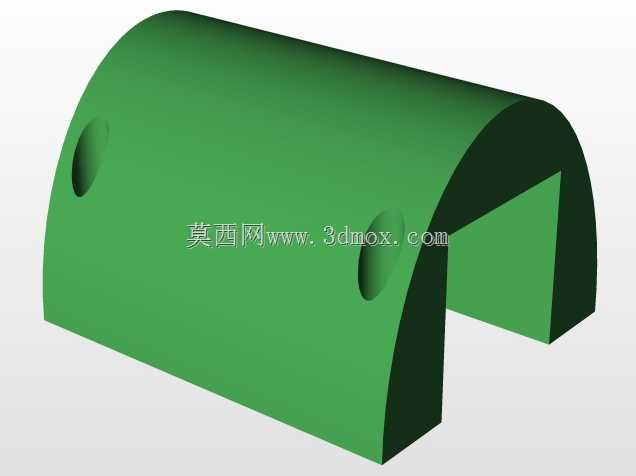

　　在实际的行业应用场景中，这类桌面级封闭式CoreXY设备可覆盖手办模型制作、工装夹具快速打样、非标零件小批量试制、教学实训演示等多个场景，相比工业级大型增材设备，它的部署不需要专门的工业场地，普通办公环境即可安装使用，运行噪音控制在可接受的范围内，不会对周边办公环境造成明显干扰。设备顶部的弧形围挡结构并非造型装饰，实际作用是扩大腔体上部的操作空间，方便操作人员在打印开始前调整耗材位置、清理喷嘴残留耗材，同时弧形结构相比直角结构能减少腔体内的气流死角，让腔体内温度分布更均匀。设备侧部预留了电控元件的安装位，可将主控板、电源模块等发热元件集中布置在侧部独立空间，既方便散热，也能避免电控元件的热量直接传导到打印腔体内部影响温度控制精度。

　　从结构建模的细节来看，所有型材的拼接位置都做了干涉检查，相邻型材的连接角码安装位置预留了足够的扳手操作空间，装配时不需要特殊工具即可完成整体框架的搭建。运动滑台的安装面设置了定位凸台，可保证直线导轨的安装平行度，减少后期调试的工作量。限位开关的安装座设计成长条可调结构，可根据实际装配的行程误差调整触发位置，保证各轴的运动行程在设计范围内，避免出现运动超程撞坏部件的问题。围挡结构采用卡槽式安装，不需要额外打胶或者螺丝固定，后期维护需要拆卸围挡时可直接快速拆装，提升维护效率。
