Ultimaker2打印机右侧冷却风道结构

项目分类:3D打印机 发布时间:2024-05-24 ID:755237
  • Ultimaker2打印机右侧冷却风道结构
  • Ultimaker2打印机右侧冷却风道结构
  • Ultimaker2打印机右侧冷却风道结构

  在桌面级FDM3D打印机的实际运维与改装场景中,挤出点位的冷却效率直接决定了耗材熔融后的定型速度,尤其在打印悬垂结构、小尺寸薄壁特征时,冷却气流的指向性、风速集中度对打印成品的层间结合力、表面光洁度、边角成型精度影响极大。这款适配Ultimaker2机型的右侧冷却风道,是针对原厂单挤出机配置做的定向优化结构,仅适配单挤出机安装工况,无法直接兼容双挤出机版本的安装空间,若需适配双挤出配置,需要对应调整风道的侧向避让尺寸与出风口位置。

  从结构功能来看,该风道的核心作用是将散热风扇输出的散乱气流进行整流约束,通过内部设置的导流叶片,将气流引导至更靠近挤出压点的区域,相比原厂风道的出风位置,优化后的出风口收窄了过流截面,根据流体连续性方程,相同流量下过流面积减小会提升出口风速,让冷却气流更集中地作用在刚从喷嘴挤出的熔融耗材上,避免耗材在未定型状态下出现垂流、塌边的问题,尤其在打印PLA这类冷却需求较高的耗材时,集中的定向气流能大幅降低悬垂面的打印瑕疵率。

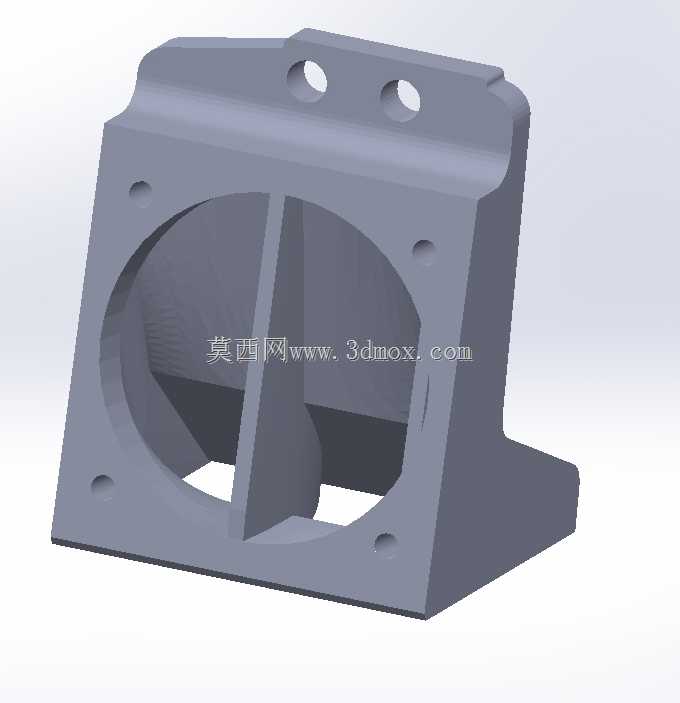

  设计层面上,这款风道做了几处针对性的结构调整:首先是安装孔位的适配优化,调整了固定孔的位置与孔径,能够直接匹配Ultimaker2原厂库存风扇的安装孔距,不需要额外对风扇或者机架进行打孔改装,降低改装的加工门槛;其次是风道内部的导流筋设计,中间的分隔导流结构将风扇输出的气流分成两路,分别覆盖挤出点位的两侧区域,避免单侧冷却导致的成型件应力不均、翘曲变形问题;再者是风道的安装基座做了贴合机架的定位面设计,安装时可以直接靠在机架的对应安装面上,不需要反复调整出风角度,保证出风口与喷嘴的相对位置精度。

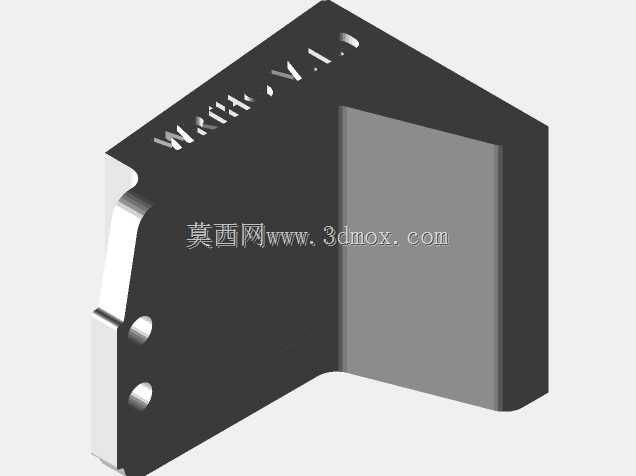

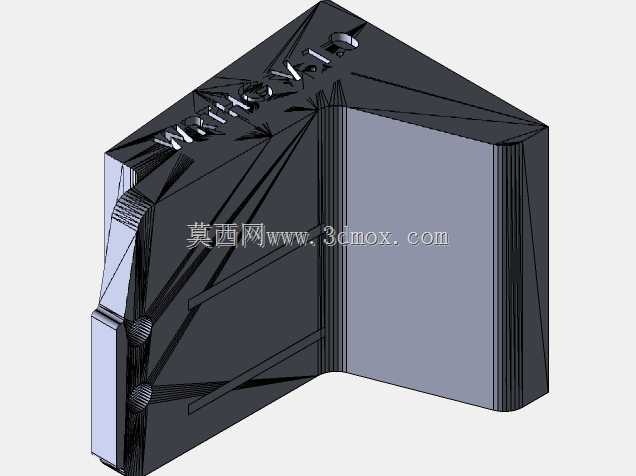

  从安装边界与尺寸约束来看,这款风道的整体外形贴合Ultimaker2右侧机架的安装空间,背部的安装法兰上设置了两个主固定孔位,风道本体上分布的四个辅助定位孔,分别对应风扇的固定点位与机架的辅助安装位,安装后不会与X轴的运动滑台、挤出机的运动行程产生干涉,风道的出风口下缘距离喷嘴挤出点的垂直距离控制在8-12mm区间,这个距离区间既可以保证气流有足够的扩散空间覆盖挤出点位周边,又不会因为距离过近导致气流反吹到喷嘴加热块区域,造成加热块温度波动、耗材提前熔融堵塞喷嘴的问题。风道的整体壁厚控制在2mm左右,采用3D打印加工时不需要额外添加支撑结构,安装法兰处的加厚设计可以提升固定位置的结构强度,避免长期受风扇振动影响出现固定孔开裂的问题。

  在实际应用中,这款风道主要面向桌面级FDM3D打印机的个人用户、小型创客工作室的设备改装场景,替换原厂风道后不需要调整风扇的供电参数与安装位置,直接替换即可实现冷却效果的提升,尤其在打印小尺寸精密零件、大角度悬垂结构时,优化后的气流能够让耗材在挤出后快速冷却定型,减少打印过程中的支撑添加量,降低后处理的工作量。同时风道的侧向轮廓做了避让设计,不会遮挡打印过程中的观察视线,用户可以实时查看喷嘴处的出料状态与打印成型情况。
