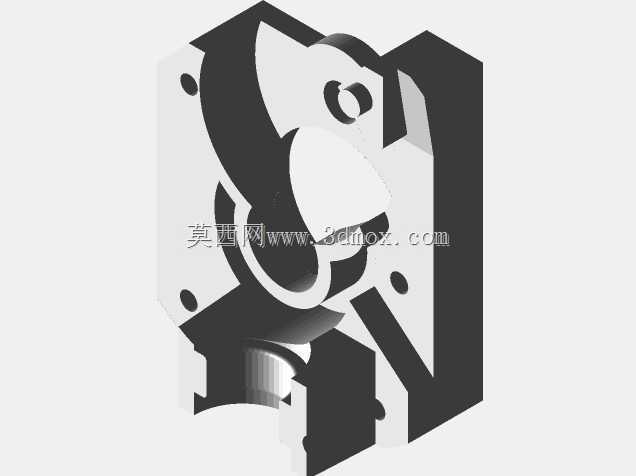

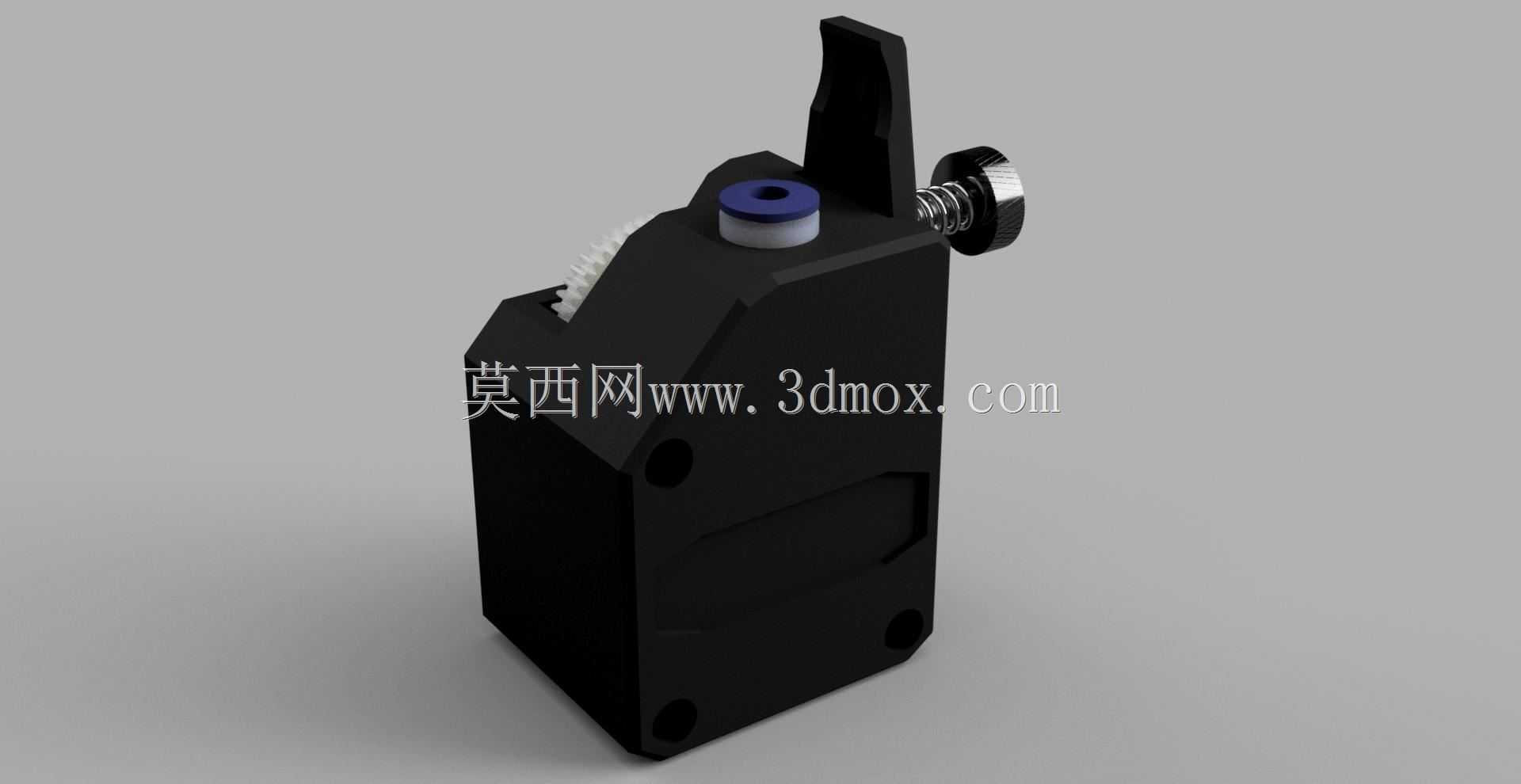

塑料机身BMG双驱动挤出机结构设计

　　在桌面级FDM 3D打印设备的送料链路里，挤出机构的性能直接决定了耗材输送的稳定性，最终会传导到打印件的成型精度与层间结合质量，这款塑料机身的BMG双驱动挤出结构，就是针对常规单齿轮挤出结构容易出现的耗材打滑、送丝力度不足、软料输送褶皱等问题做的针对性优化设计。从实际应用场景来看，这类双驱动挤出结构既可以适配近端安装的直出式打印头布局，也能通过调整安装支架适配远端鲍登送料结构，覆盖从PLA、ABS这类常规刚性耗材，到TPU、TPE这类柔性耗材的输送需求，尤其是在打印大流量填充、高速移动打印的工况下，双齿轮咬合的结构能提供更均衡的送料推力，避免因为送料滞后导致的缺料、断丝问题。

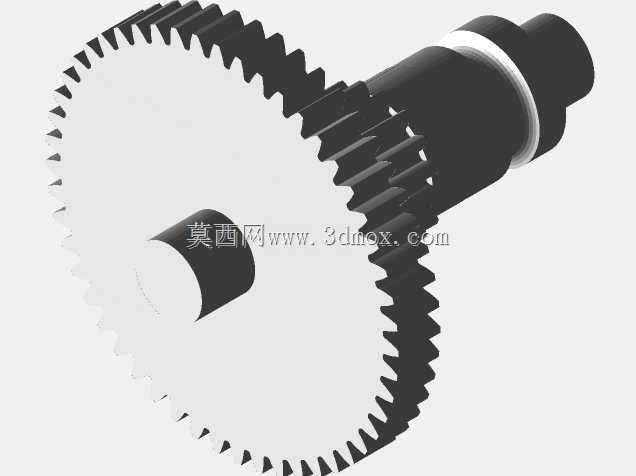

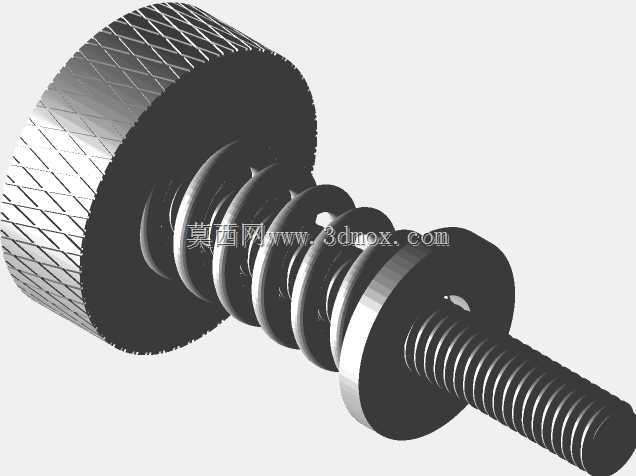

　　从功能特性上看，这款结构采用双侧齿轮同步驱动的送料逻辑，两个送料齿轮从耗材两侧同时咬合施力，相比单齿轮仅靠一侧压轮施压的结构，送料力的传递更均匀，不会出现单侧挤压导致的耗材变形、齿痕过深的问题，压料组件采用弹簧预紧的可调结构，使用者可以根据耗材的硬度、直径公差调整压合力度，针对不同耗材匹配最合适的压紧力，既保证足够的咬合摩擦力，又不会因为压力过大把耗材压变形导致送料通道堵塞。机身采用工程塑料材质的一体化结构设计，在保证结构强度满足送料受力需求的前提下，大幅降低了组件自身重量，当作为近端挤出结构安装在打印头运动组件上时，能有效降低运动轴的负载，减少高速运动时的惯性冲击，提升打印头移动的定位精度。

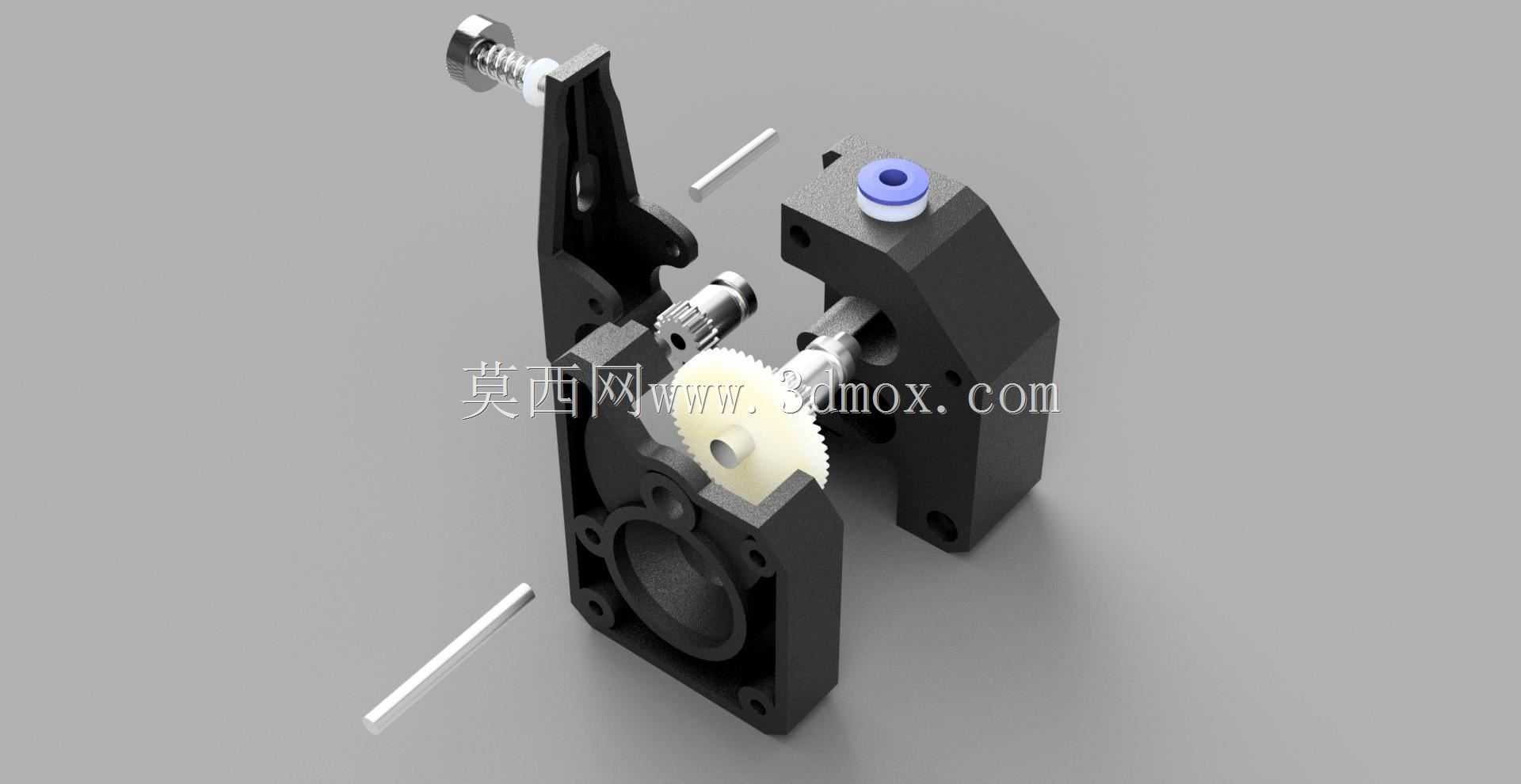

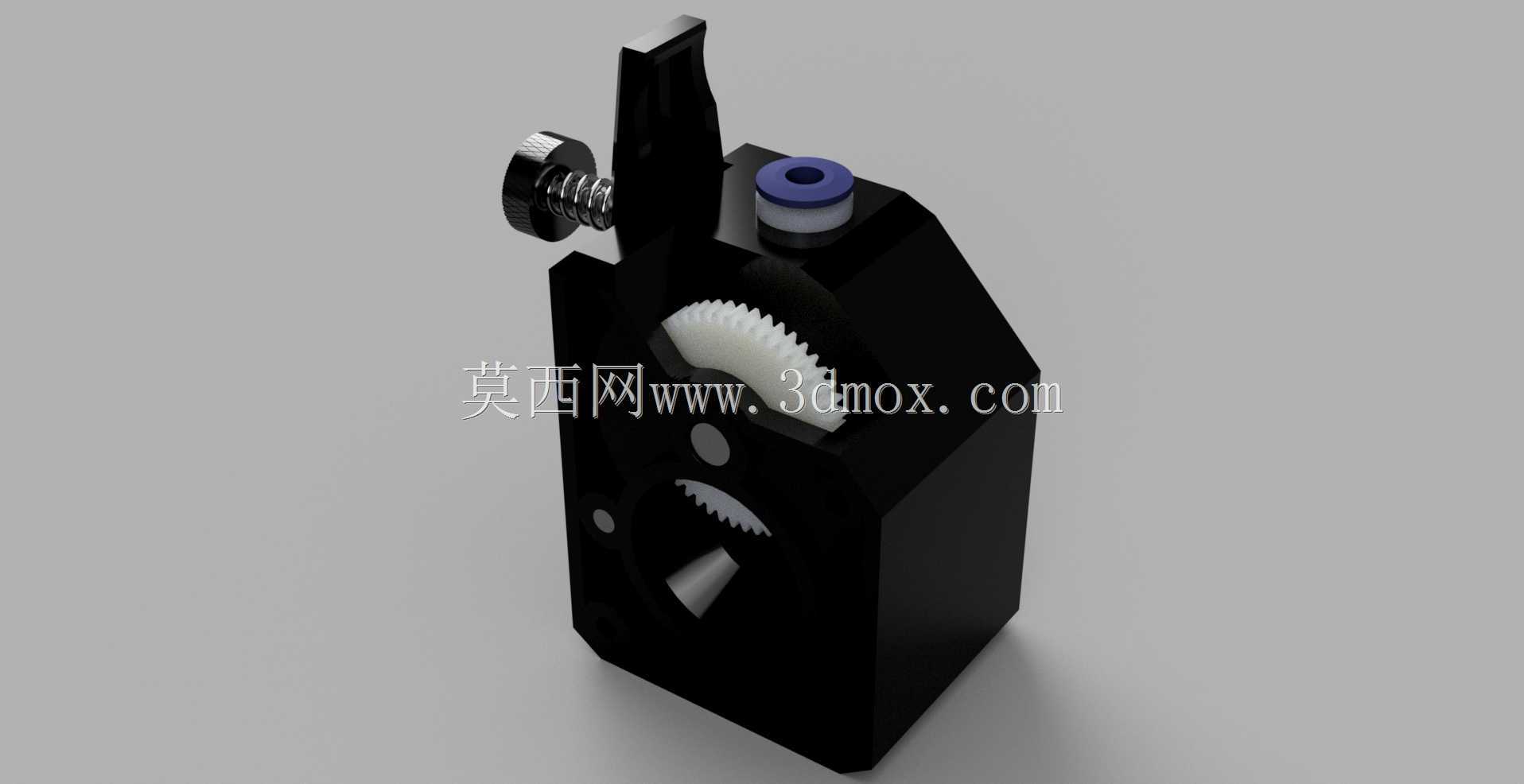

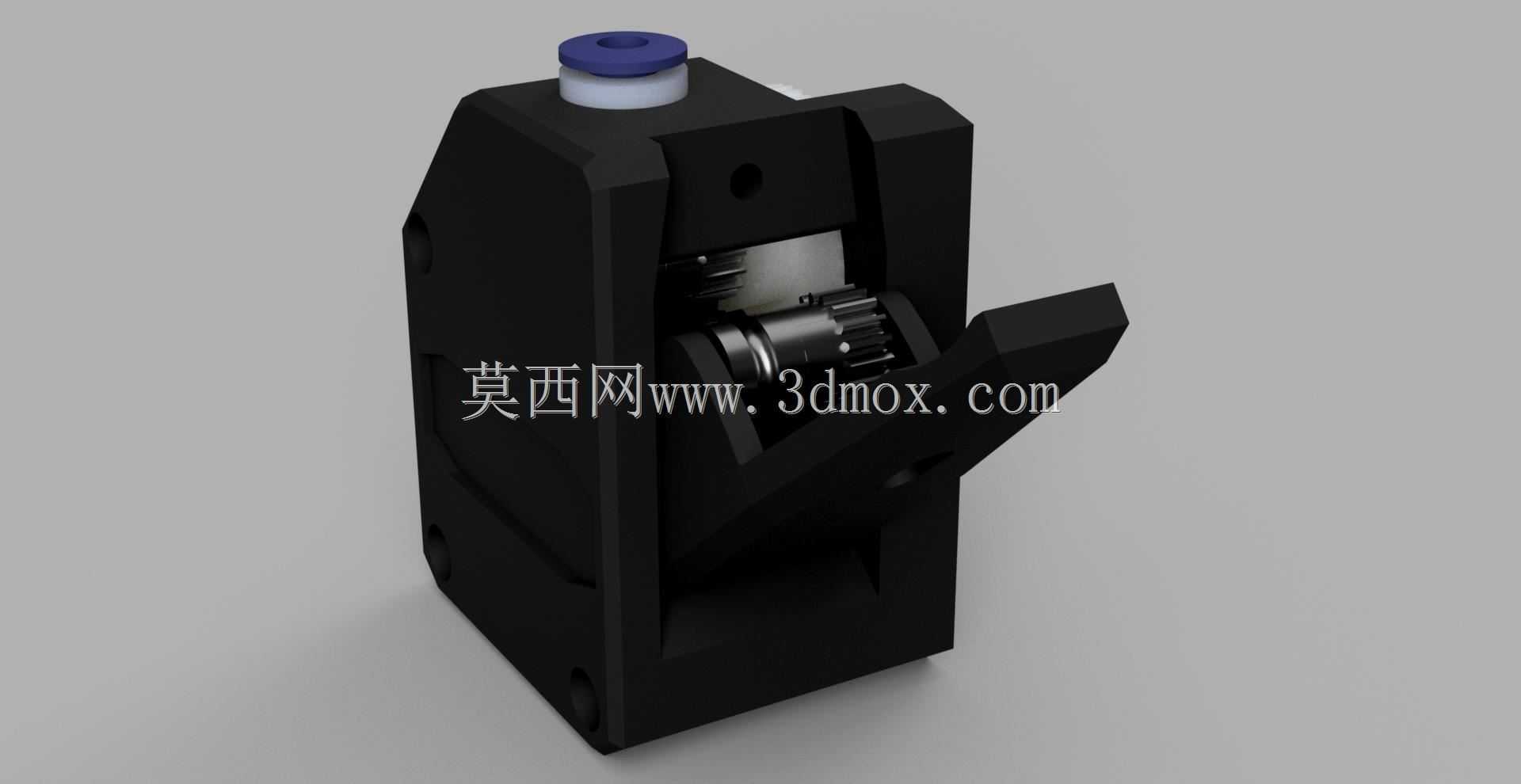

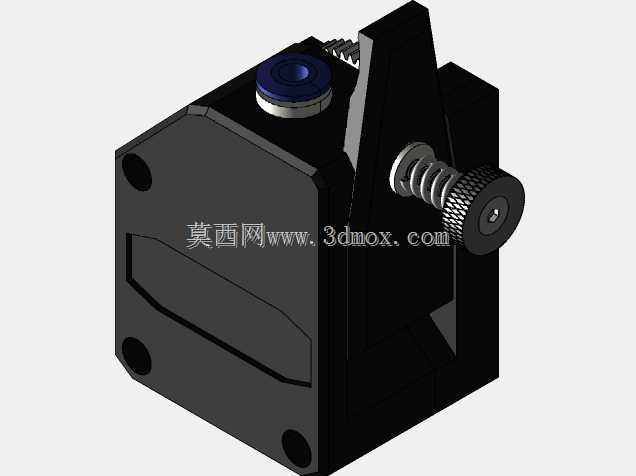

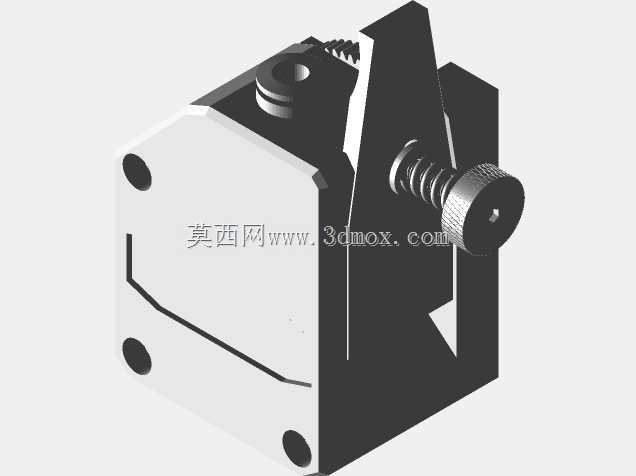

　　设计思路上，这款结构做了非常明确的安装边界适配，整体外形采用紧凑的方块式布局，所有突出结构都做了避让设计：顶部的耗材导入通道做了倒角导向，方便耗材穿入时顺利对准两个送料齿轮的咬合间隙，不会出现耗材顶在结构端面无法送入的问题；侧面的压料释放拨杆做了凸起的操作位，更换耗材时只需要拨动拨杆就能松开压料齿轮，直接抽出或穿入耗材，不需要额外工具操作，日常换料维护的操作效率很高；挤出机的安装孔位采用通用的标准间距设计，可以直接适配市面上绝大多数的桌面级3D打印机安装位，不需要额外做转接支架就能完成替换安装，安装时的定位基准面做了平面度处理，保证安装后送料齿轮的轴线与热端进料通道保持同轴，避免因为安装偏斜导致的耗材输送阻力增大、磨屑增多的问题。

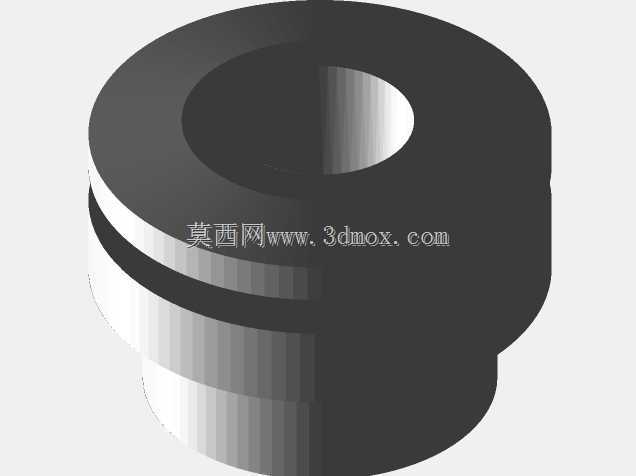

　　从安装边界的尺寸控制来看，这款挤出结构的整体外轮廓尺寸控制得非常紧凑，横向、纵向的突出尺寸都做了优化，安装在X轴运动滑台上时，不会和打印机的机架、限位开关、走线拖链产生运动干涉，在打印大尺寸模型、打印头移动到行程边缘位置时，也不会出现结构磕碰的问题。送料通道的内径做了适配1.75mm标准直径耗材的公差设计，通道内壁做了光滑处理，减少耗材在通道内移动时的摩擦阻力，尤其是输送柔性耗材时，光滑的内壁能避免耗材在通道内打褶皱，保证送料的顺畅性。结构上还预留了快插接头的安装位，可以直接连接远程送料的PTFE管，切换近端、远端送料模式时只需要更换对应的接头组件即可，不需要改动主体结构，适配性非常灵活。

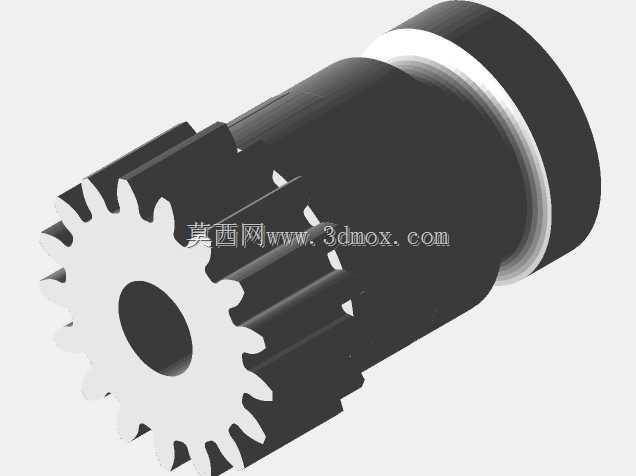

　　在实际使用的工况适配里，这款双驱动结构的送料齿轮采用了细齿设计，咬合耗材时的接触面积更大，即使耗材表面存在轻微的直径公差，也能保证足够的摩擦力，不会出现高速送料时的打滑丢步问题，在回抽动作的响应上，双侧齿轮同步带动耗材移动，回抽的精度更高，能有效减少打印时的拉丝、溢料问题，提升打印件的表面质量。塑料机身的结构还做了加强筋设计，在螺丝固定位、受力较大的压料臂转轴位置都做了局部加厚处理，长期使用不会出现结构变形、压料臂松动的问题，相比金属机身的同类型挤出结构，塑料材质的自身阻尼特性还能吸收一部分送料齿轮转动时的振动，减少送料过程中的振动传导到打印头，避免打印件表面出现振纹。
