丹佛斯EVRH10制冷用电磁阀结构模型

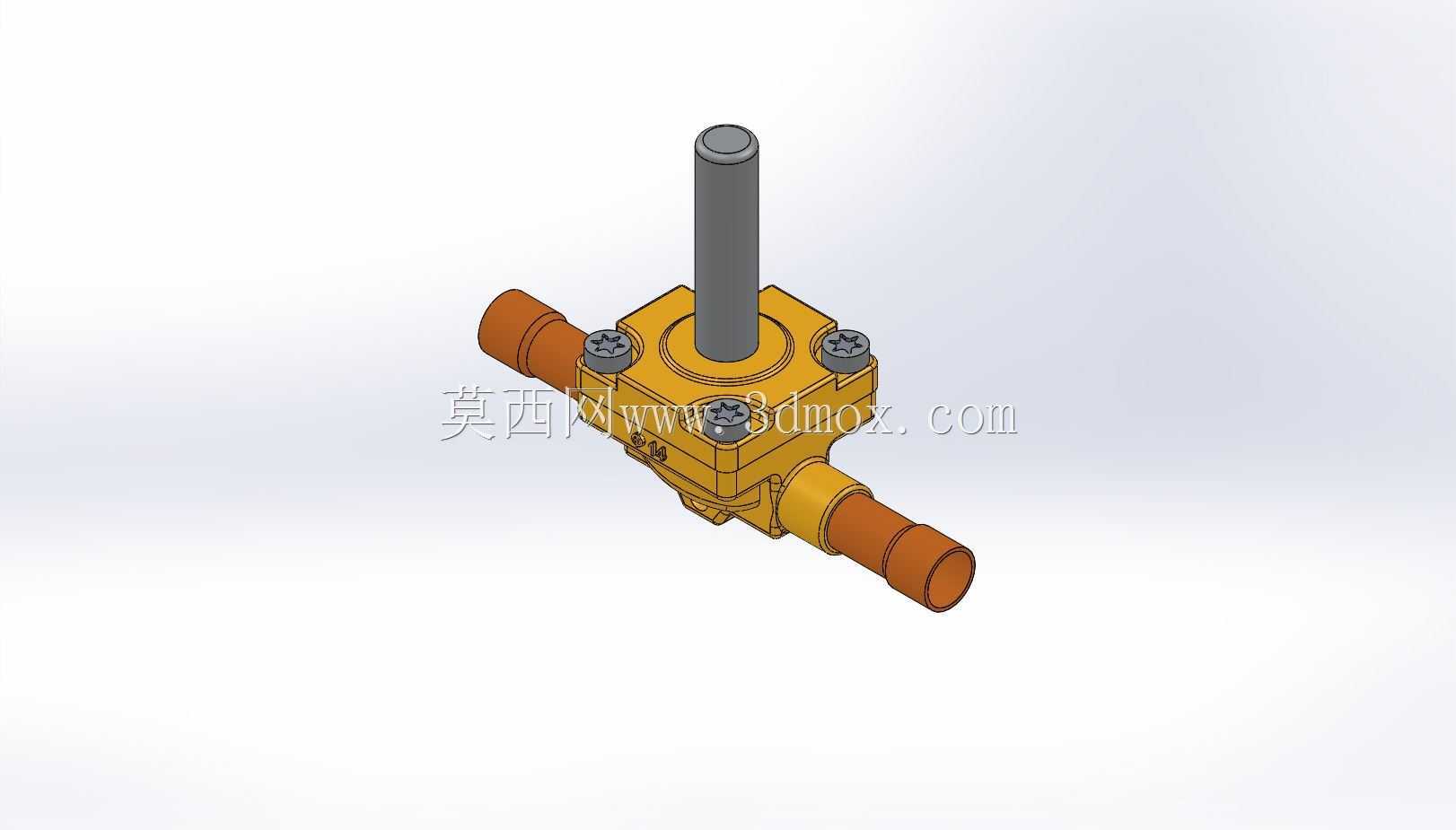

　　在商用制冷、冷链运输、工业冷冻系统的流体管路设计中，电磁阀作为通断控制的核心执行元件，其安装适配性、结构可靠性直接决定整套制冷回路的控制精度与运行稳定性。这款丹佛斯EVRH10型电磁阀的三维结构，完整还原了常闭型直动式制冷电磁阀的全部装配细节，可直接用于制冷系统管路布局校核、阀件选型匹配、装配干涉验证等工程场景。

　　从实际应用场景来看，该规格电磁阀主要适配1/2英寸管径的制冷管路，常见于中小型冷库制冷机组、商超冷柜并联机组、冷藏车制冷回路、工业冷水机冷媒通断控制环节，用来根据温控信号、压力信号快速切断或导通冷媒通路，避免压缩机停机时冷媒迁移导致的液击风险，也可配合化霜回路完成化霜流程的管路切换。不同于普通水系统电磁阀，制冷工况下阀件需要耐受-40℃到120℃的宽温域交变工况，同时兼容R22、R404A、R134a等多种常见冷媒，因此结构设计上的密封可靠性、材质耐冷媒溶胀性能是核心设计要点。

　　从结构设计思路来看，这款阀采用分体式装配结构，主体分为阀体流道段、电磁驱动段、接管焊接段三个核心模块。阀体主体采用锻造黄铜材质，兼顾导热性与结构强度，同时黄铜材质与制冷管路常用的紫铜管焊接兼容性好，现场安装时可直接采用银基钎焊完成接管与系统管路的连接，不需要额外的转换接头。电磁驱动段的铁芯导套采用不锈钢拉伸成型，避免长期接触冷媒出现锈蚀卡滞，导套与阀体之间采用金属面加耐冷媒橡胶密封圈的双重密封结构，杜绝高压冷媒从驱动段泄漏的风险。顶部的电磁线圈安装位采用标准卡扣结构，可匹配同系列不同电压等级的线圈，现场维护时不需要拆解阀体管路，直接插拔更换线圈即可完成维修，大幅降低售后维护成本。

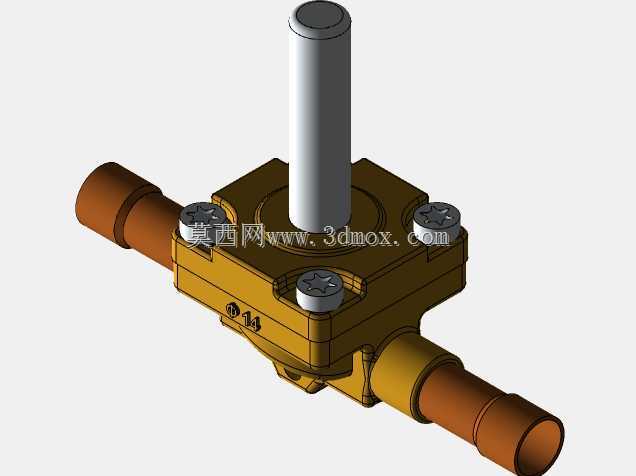

　　从安装边界与尺寸特性来看，该阀为直通式流道设计，两端接管同轴度公差控制在0.1mm以内，焊接时可直接对齐同管径紫铜管，不需要额外调整管路角度。阀体中部的三个紧固螺钉采用等边三角布局，将阀盖与阀体主体压紧，螺钉规格为标准内六角圆柱头螺钉，拆装时可使用常规公制内六角扳手完成操作，不需要专用工具。电磁驱动段的铁芯行程经过精准匹配，在额定电压下可在0.03秒内完成阀芯提升动作，全开状态下流道压损控制在5kPa以内，不会对冷媒循环流量造成明显节流影响。安装时需要注意线圈轴线保持垂直向上，倾斜角度不超过15度，避免铁芯自重导致的阀芯关闭不严问题，同时阀体两侧需要预留至少50mm的操作空间，方便后期线圈更换与检修操作。

　　在三维建模的细节处理上，模型完整还原了内部流道的过渡圆角、密封槽的尺寸精度、螺钉孔的攻丝深度等工艺细节，在进行管路装配仿真时，可直接模拟焊接装配的公差累积，提前排查阀件与周边管路、支架、钣金件的干涉问题。不同于简化的阀件外形模型，该结构模型可直接用于制冷机组的虚拟装配调试，验证不同安装姿态下的操作空间是否充足，也可作为阀件选型时的尺寸参照，核对接管规格、安装孔位、线圈尺寸是否符合系统设计要求，避免选型错误导致的现场安装返工。
