液压系统用直列式单向止回结构件

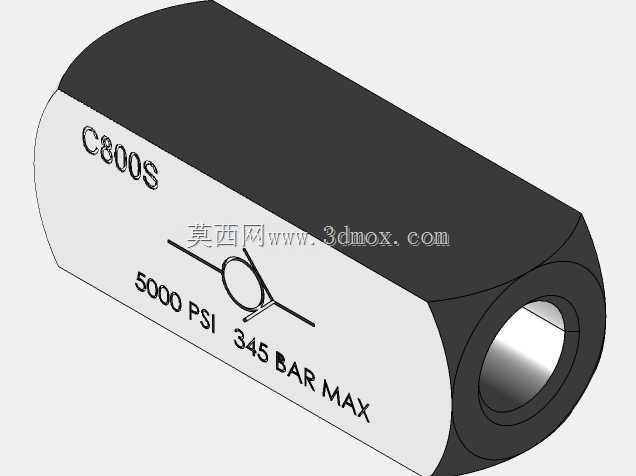

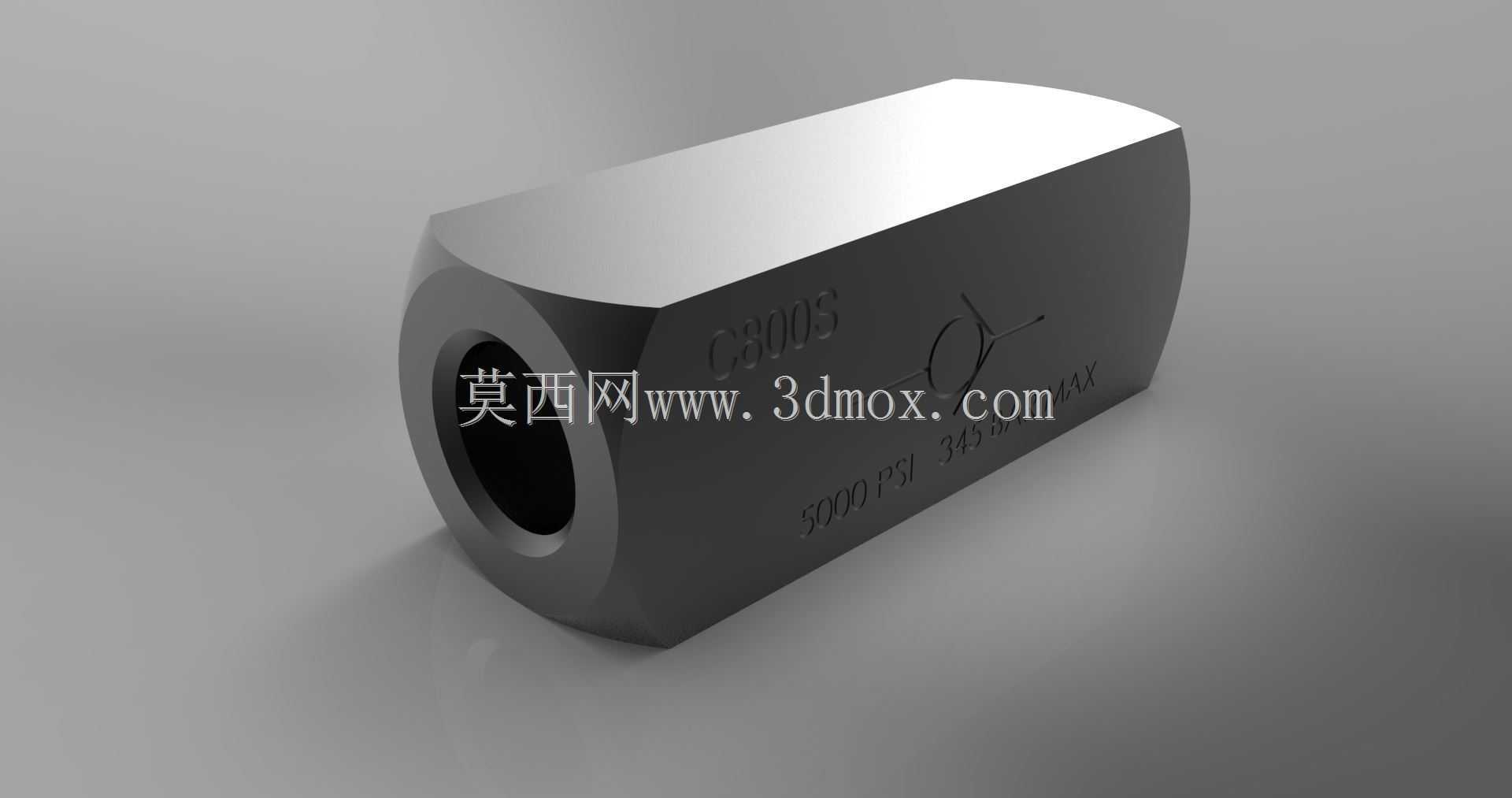

　　在液压动力传输、气动回路搭建的实际工程场景里，这类直列式止回结构是管路系统中极为常见的流体方向控制元件，核心作用是限定管路内介质的单向流动路径，避免反向压力冲击对上游动力元件、精密控制组件造成损伤，常见于工程机械液压支腿回路、机床静压供油系统、小型气动自动化生产线的气源处理支路中，也会集成在集成阀块的内部流道里作为单向导通单元使用。从结构设计逻辑来看，这款止回件采用直通式圆柱外形，主体为对称的回转类柱体结构，两端预留标准管路对接接口，接口的同轴度公差控制在0.02mm以内，保证对接后管路不会出现额外的安装应力，避免长期受油压脉冲作用出现接口渗漏问题。主体外表面做了钝化防锈处理，表面刻印的参数标识直接在本体上激光蚀刻，

　　不会因为长期接触液压油、乳化液出现标识脱落，方便现场运维人员快速识别元件的压力等级与流通方向。内部流道采用平滑过渡的锥面密封结构，相比钢球密封的结构，锥面配合的密封形式在低压工况下的泄漏量更低，同时介质正向流通时的流阻更小，不会在阀件内部形成明显的压力损失，当介质出现反向流动趋势时，内部密封件会在介质压力作用下快速贴合密封面，响应时间控制在毫秒级，能够有效阻断反向流，避免执行元件出现误动作或者位置漂移。在安装边界设计上，这款止回件的整体外形为等直径圆柱结构，没有突出的法兰或者操作手柄，安装时不需要预留额外的操作空间，可以直接嵌入安装在狭窄的管路间隙里，两端接口的连接形式适配常用的卡套式管接头、内螺纹接头，不需要额外制作过渡转接件，

　　能够直接对接标准通径的液压硬管、气动软管。在建模过程中，需要重点关注内部密封锥面的角度公差，以及两端接口的同轴度要求，锥面的表面粗糙度需要达到Ra0.8以上才能保证密封可靠性，建模时需要预留密封件的安装槽位，槽位的尺寸公差需要匹配标准密封件的压缩量要求，压缩量过大会导致密封件过早老化失效，压缩量不足则会出现低压泄漏问题。另外，主体的壁厚设计需要匹配额定工作压力下的强度要求，通过有限元校核验证，在1.5倍额定压力的冲击载荷下，主体不会出现塑性变形，保证长期使用的结构强度。在实际选型应用中，这类直列式止回件通常安装在泵的出口位置，防止系统停机时介质倒流造成泵反转，也会安装在执行元件的进油侧，用来保持回路压力，

　　避免负载自重导致执行元件自行下落，相比直角式止回阀，直通式结构的流道更顺畅，介质流通时的噪音更低，适合对安装空间有严格限制、对流阻要求较高的回路场景。建模时还需要注意，外表面的方向标识需要和内部密封结构的导通方向保持一致，避免安装方向错误导致回路失效，接口处的螺纹精度需要符合普通密封管螺纹的标准要求，保证和标准接头对接时的密封性能，不需要额外缠绕过多密封填料即可实现无泄漏连接。
