3D打印机用Z轴折痕式限位触发结构

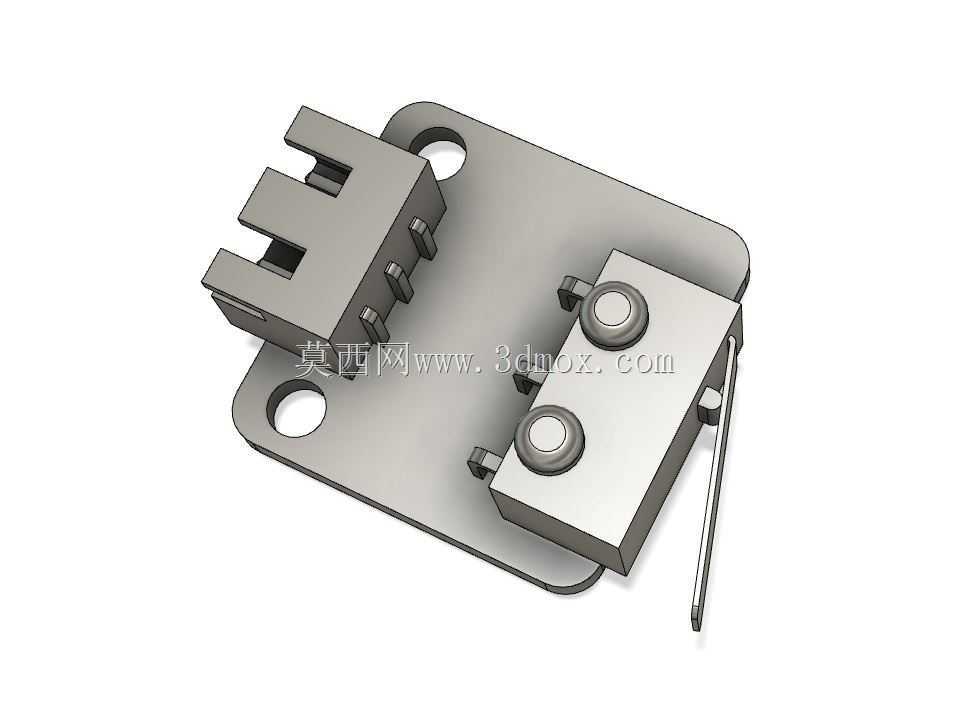

　　在桌面级FDM3D打印设备的日常运行逻辑里，Z轴的位置校准、行程限位以及异常触发保护，是决定打印首层附着力、成型件尺寸精度甚至设备运行安全的核心环节，不少用户在改装Ender3这类Creality系列机型时，常会遇到原有限位件触发精度不足、安装位适配性差，或是想要拓展灯丝跳动检测功能却找不到合适安装载体的问题，这款折痕式Z停止限位结构，正是针对这类实际改装与应用需求设计的机械触发部件。从实际安装边界来看，该结构采用一体化安装底板设计，底板上预留两个对称的通孔安装位，孔位间距与Ender3系列机型X轴 carriage 组件的原有安装孔位完全匹配，不需要对原有设备的型材框架、运动组件做额外的打孔或切削加工，

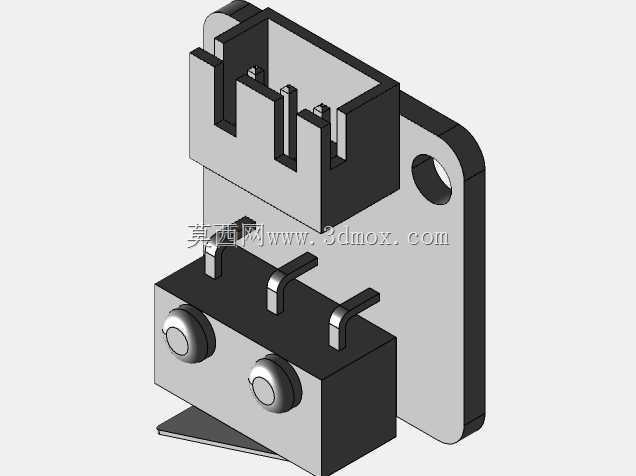

　　直接替换原有Z轴限位挡块即可完成安装，底板整体做了圆角过渡处理，避免安装调试过程中尖锐边角划伤线材或是操作人员手部，整体安装后突出安装面的高度控制在合理范围内，不会和Z轴丝杆、同步带运动路径产生干涉，也不会挤占打印头周边的耗材冷却风道空间。从功能特性层面来说，这款结构没有采用常规限位开关的独立分体式设计，而是将触发拨杆、开关安装基座、安装底板整合为一个整体组件，基座上预留了两个微动开关的固定位，可以同时兼容常规Z轴归零限位触发，以及灯丝跳动检测的触发需求——当打印过程中出现耗材耗尽、耗材断丝、送料轮打滑导致的灯丝运动异常时，穿设在导丝路径里的检测拨杆会因为失去灯丝的支撑触发微动开关，向主板发送暂停信号，

　　避免设备空打浪费时间或是损坏打印平台；而在Z轴归零过程中，安装在X轴组件上的该结构随运动组件下行，当侧边的触发拨杆接触到Z轴下端的限位挡块时，会触发对应的微动开关，向主板发送Z轴到位信号，完成归零动作，相比常规的悬臂式限位挡块，这种整合式结构的触发拨杆做了折痕式的加强处理，长期反复触发不会出现悬臂变形导致的触发位置偏移，触发重复定位精度可以控制在0.05mm以内，完全满足桌面级FDM设备的Z轴定位精度要求。从设计思路上看，整个结构在建模时充分考虑了FDM工艺的成型特性，所有安装孔位都预留了0.2mm的打印公差，不需要后续铰孔或是打磨就能直接适配标准M3螺丝的安装，基座上的微动开关卡槽做了轻微的倒扣设计，

　　打印完成后可以直接将常用的KW11系列微动开关卡入固定，不需要额外打胶或是螺丝固定，降低改装的操作门槛；触发拨杆的厚度做了梯度设计，和微动开关触点接触的位置做了局部加厚，避免长期触发磨损导致拨杆断裂，而穿设灯丝的导丝部位做了圆弧过渡，不会在耗材运动过程中刮伤耗材表面，减少送料阻力。在实际应用场景中，这款结构除了用于常规的Z轴限位触发之外，还可以根据用户的改装需求，调整微动开关的安装位置，将其用作X轴或Y轴的末端限位保护件，或是拓展作为打印平台自动调平的触发辅助结构，相比市面上售卖的成品限位组件，这种一体化的设计减少了多个零件装配带来的累积误差，安装调试时只需要调整一次触发位置，后续长期使用都不会出现位置偏移，对于经常改装设备、追求打印稳定性的用户来说，不需要反复校准Z轴零点位置，能大幅降低设备的日常维护工作量。整个结构的外形轮廓没有多余的装饰性设计，所有的结构特征都服务于功能需求，安装底板的厚度设置为3mm，既保证了足够的结构强度，在打印时不会因为底板太薄出现翘曲变形，也不会因为厚度过大增加不必要的打印耗时和耗材消耗，触发拨杆的伸出长度经过反复调试，既保证了足够的触发行程，不会因为行程过短出现触发不到位的情况，也不会因为伸出过长在运动过程中碰到其他部件导致误触发。
