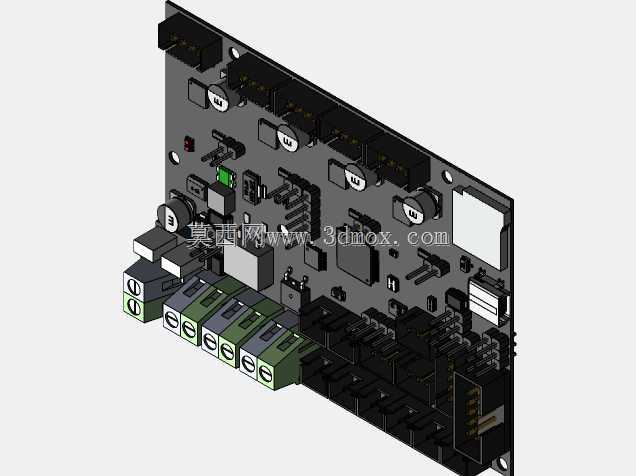

带安装孔位的BTT SKR迷你E3 V2.0控制板

　　在桌面级FDM 3D打印机的改装与整机搭建场景中，主控板的适配性直接决定了设备运行的稳定性与功能拓展上限，这款优化后的控制板正是针对Ender3系列等入门级桌面3D打印机的改装需求做的结构调整。日常做设备改装时，很多玩家会遇到原厂主控板接口不足、驱动散热差、安装孔位不匹配现有型材机架的问题，这款板卡的设计首先从安装边界入手做了适配，整体板型沿用迷你E3 V2.0的紧凑布局，长宽尺寸控制在常规2020型材安装位的适配范围内，板边预留的安装孔位完全匹配市面上主流桌面3D打印机的主控安装座孔距，不需要额外打印转接支架就能直接固定，省去了改装时额外做结构适配的麻烦。从功能特性来看，板卡集成了多路步进电机驱动接口，

　　可同时支持X/Y/Z/E四个轴的电机驱动，预留的拓展接口可对接自动调平传感器、断料检测模块、静音风扇等外设，板载的电源输入接口做了防反接保护设计，避免接线失误烧坏板卡的风险。设计思路上没有改动原有板卡的电路逻辑，只是在原有板型基础上补充了适配通用安装位的固定孔，同时对板边接口的排布做了细微调整，让接线时的走线空间更充裕，不会出现线材挤压干涉驱动散热片的情况。实际装机使用时，板卡的驱动安装位预留了足够的散热片安装空间，即使长时间连续打印，驱动模块的温度也能控制在合理区间，不会出现过热丢步的问题。接口排布上，热端、热床、风扇的大电流接口都布置在板卡边缘靠近设备进线侧的位置，步进电机接口按轴序整齐排列，接线时可以顺着机架型材走线，

　　不需要大幅度弯折线材，既美观也能减少线材拉扯导致的接触不良问题。对于做3D打印机改装、定制化桌面3D设备开发的结构工程师来说，这个模型可以直接用来做整机的结构排布校验，在设计机架主控安装仓时，可以直接导入模型核对安装孔位、接口避让空间，提前预判接线、散热的空间需求，避免结构设计完成后出现板卡装不上、接口被结构件挡住的问题。板卡上的各类电子元件的高度都在模型里做了还原，比如电容的高度、USB接口的突出尺寸、驱动插槽的高度都和实物一致，做结构干涉检查时可以精准核对安装仓的内部净空，不需要反复打样测试适配性。在小型定制化3D打印设备的开发流程中，主控板的安装结构设计是很容易出问题的环节，很多工程师在设计时只参考板卡的长宽尺寸，

　　忽略了元件高度、接口朝向、安装孔的沉头需求，最后组装时才发现散热片顶到仓盖、线材插不上、固定螺丝打穿板卡线路的问题，这个精准还原的模型可以直接在三维设计阶段就把这些问题规避掉，缩短开发迭代的周期。另外针对DIY改装用户的需求，模型里还原的安装孔位可以直接用来生成安装座的定位孔，不需要手动测量孔距，不管是做亚克力安装板还是3D打印固定座，都能直接提取孔位坐标，保证安装精度。板卡的整体厚度也做了精准还原，在设计安装仓的压紧结构时，可以准确计算压板的高度，避免压到板上的电容或者芯片造成损坏。从实际应用的角度出发，这款主控板本身就是桌面3D打印机领域应用非常广泛的一款开源主控，补充安装孔后的版本适配性更强，对应的三维模型不管是用来做整机装配校验、改装件设计，还是用来做设备的三维展示爆炸图，都能满足精度要求，不需要再花时间去逆向测绘板卡的尺寸，能大幅提升设计工作的效率。
