42规格Nema17步进电机三维结构模型

　　做桌面级3D打印机、小型桌面机械手这类轻载自动化设备的结构设计时，42规格的Nema17步进电机几乎是绕不开的标准选型件，很多刚入行的结构工程师容易在安装边界、干涉校核上踩坑，这个三维模型刚好能覆盖选型阶段的所有校核需求。先从实际应用场景说，这类电机最常见的搭载场景除了FDM桌面3D打印机的XYZ轴运动驱动、挤出机构送丝驱动，还大量用在小型桌面SCARA机械手的关节驱动、小型传送带的动力端、教学类实训设备的运动模组、DIY数控雕刻机的进给轴，甚至不少小型自动点胶机、桌面锁螺丝机的运动轴也会选这个规格的电机，核心原因是它的输出扭矩刚好覆盖0.2N·m到0.6N·m这个轻载运动区间，安装尺寸标准化程度极高，配套的同步轮、联轴器、安装支架全是通用件，供应链成熟度高，采购和替换成本都很低。

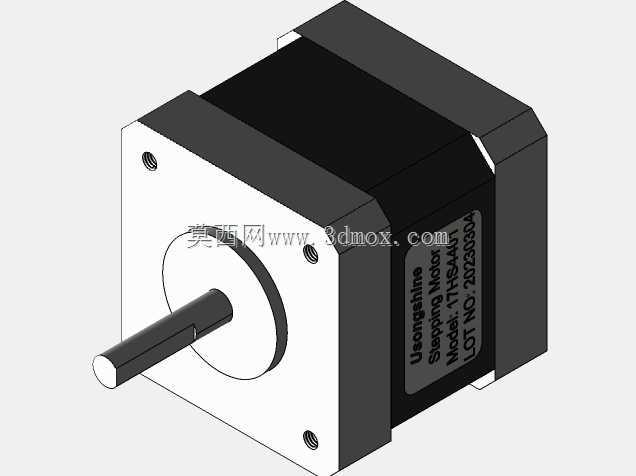

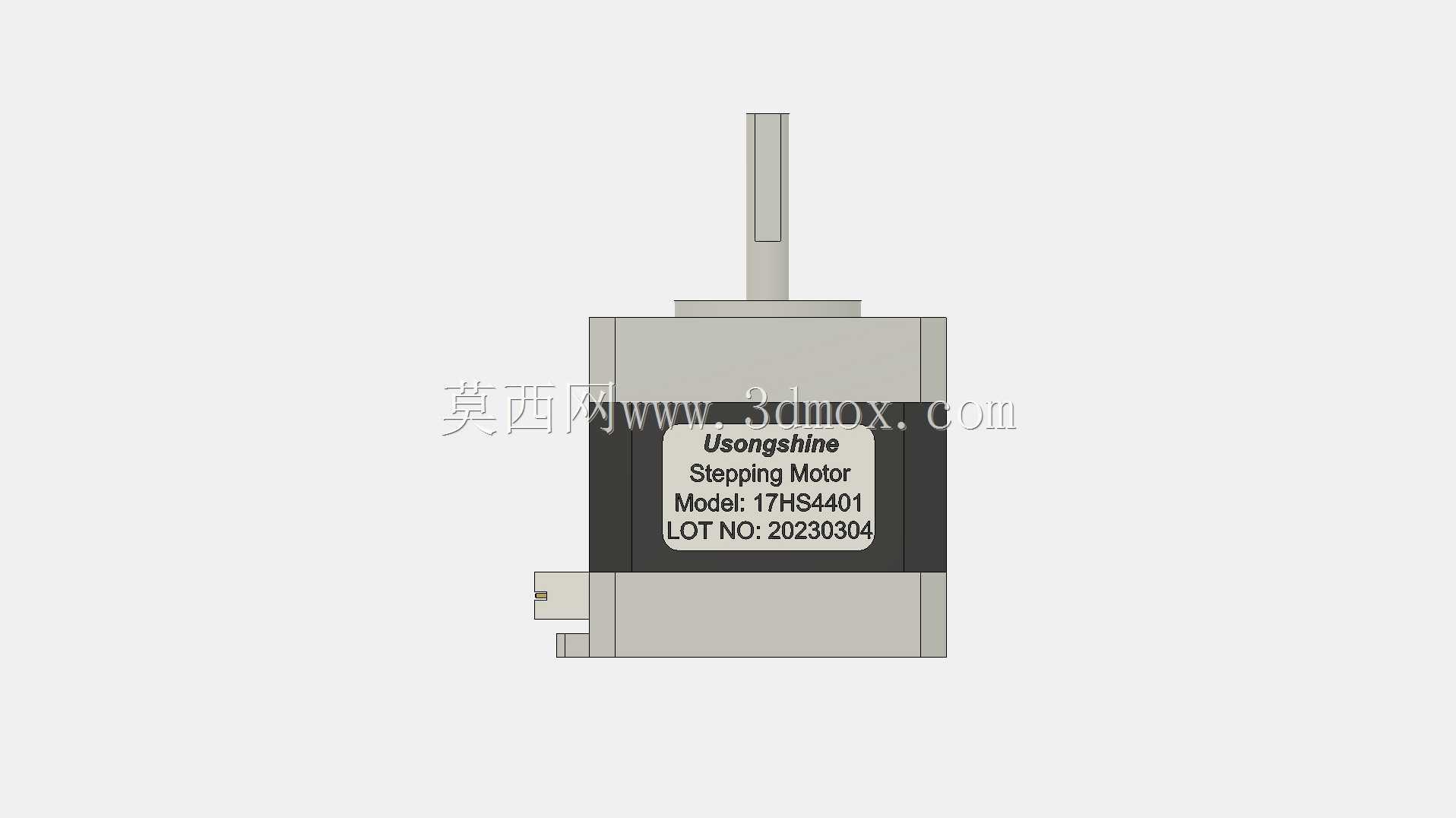

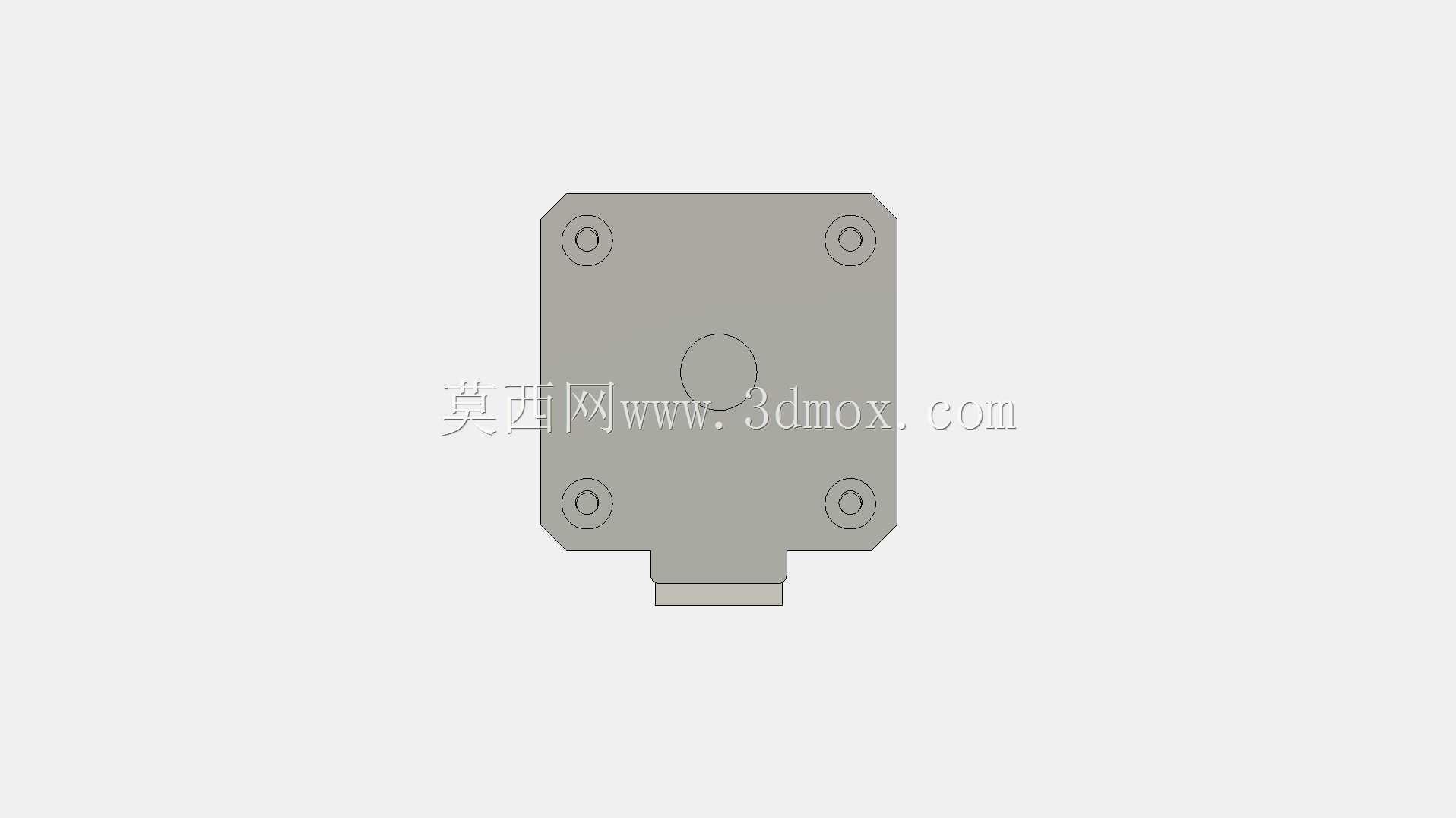

　　从设计思路上看，这个模型完全还原了量产Nema17步进电机的实际结构，没有做简化失真处理：主体的方形机壳是标准42mm×42mm的截面，机身长度40mm，这个尺寸边界是选型时最先要卡的硬指标——比如做3D打印机的X轴滑车设计时，电机安装位的内腔深度必须留出至少42mm的净空，还要给尾部的接线插座留出接线弯折的空间，不能只卡机身长度忽略线束的安装空间。模型里还原的前端出轴是标准D型轴，直径5mm，出轴长度22mm，这个D型切面的位置是和配套同步轮、联轴器的顶丝位置对应的，设计轴上零件的时候，顶丝孔的位置必须对准D型切面，才能保证传动不打滑，不少新手建模时容易把轴做成整圆，后续出工程图的时候就会出现加工错误。机身四个角的安装孔是M3螺纹孔，孔位的中心距是31mm，这个是Nema17电机的通用安装孔距，不管哪个厂商生产的同规格电机，这个孔距都是统一标准，设计安装支架的时候直接按这个孔位做沉孔或者通孔就行，不用反复核对不同厂商的尺寸。

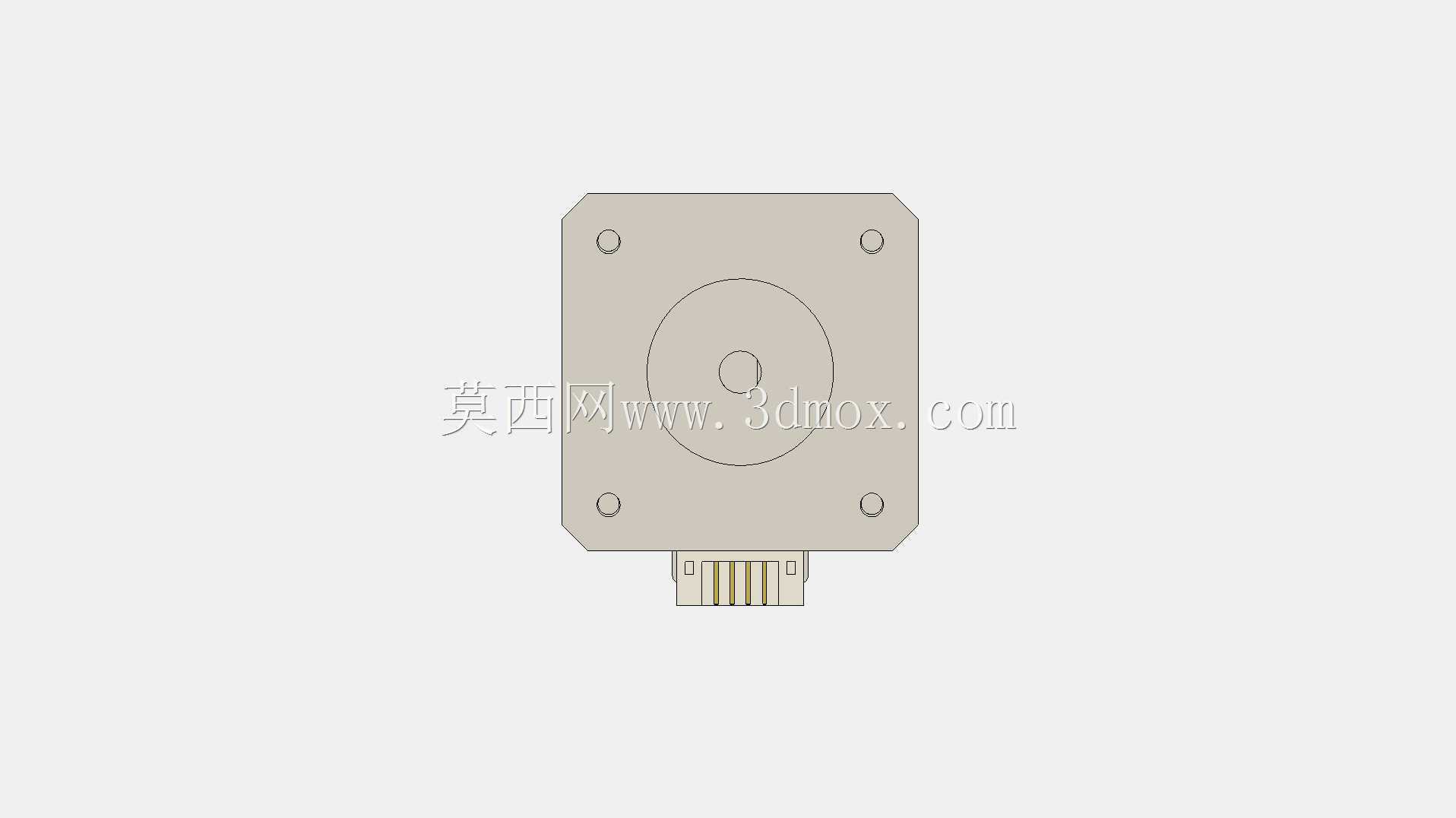

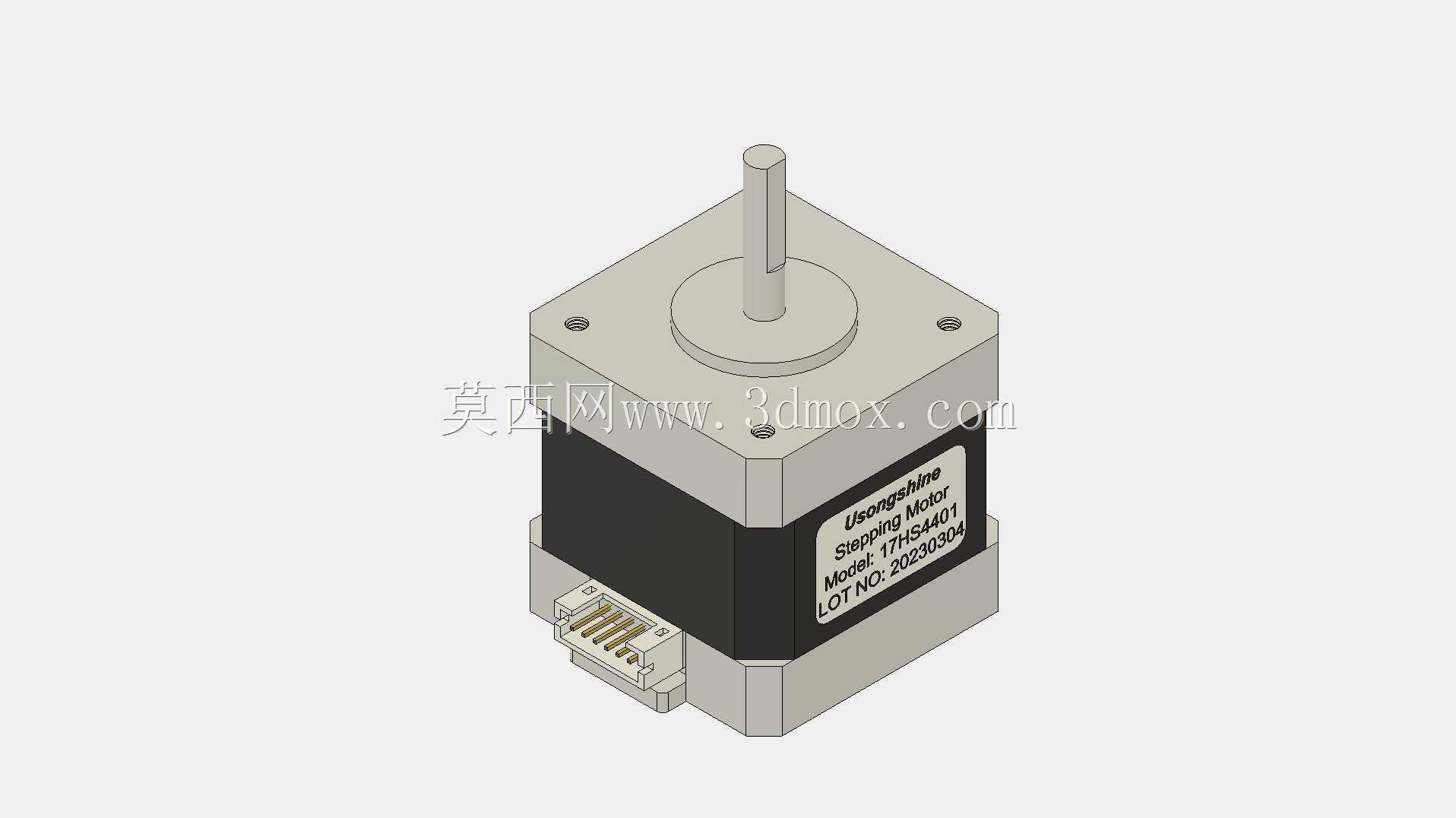

　　再看功能特性对应的结构细节，模型还原了机身侧面的引出线接插件，是标准的6Pin卧式插座，这个位置的细节很重要，做结构布局的时候，要考虑接插件的插拔空间，不能把电机贴紧其他结构件安装，导致插头插不进去或者线束弯折半径过小断线。电机前端的端盖和后端盖的止口尺寸也做了还原，这个止口是用来做安装定位的，比如把电机装到设备的安装立板上时，立板上的定位孔要和端盖止口做小间隙配合，才能保证电机轴和传动部件的同轴度，避免出现轴偏心导致的传动抖动、噪音过大、轴承过早磨损的问题。模型里机身中部的定子段是方形包覆结构，表面没有做多余的散热筋，因为这类小扭矩步进电机在常规负载下温升不高，靠机壳自然散热就能满足需求，设计安装位的时候不用额外预留散热片的空间，只要保证机壳周围有2mm以上的空气流通间隙就行。

　　实际做结构校核的时候，用这个模型可以直接在装配体里做干涉检查：比如3D打印机的挤出机构设计时，要核对电机轴和挤出轮的配合长度，避免轴顶到挤出机构的外壳；做机械手关节设计时，要核对电机尾部和关节摆臂的运动间隙，避免摆臂转动时刮到电机的线束或者后端盖。另外这个模型的外形细节还原了电机表面的标签位、安装孔的倒角、接插件的引脚位置，做设备渲染或者装配动画的时候，不用再额外补做细节，能直接用在方案展示的装配文件里。要注意的是，这类标准步进电机的安装公差一般在±0.1mm以内，设计配套安装件的时候，安装孔的位置公差要控制在±0.05mm，定位止口的公差选H7/h6的间隙配合，既能保证安装顺畅，又不会出现同轴度超标的问题。很多工程师做选型的时候只看扭矩参数，忽略安装边界的细节，比如电机出轴的台阶高度、端盖的突出厚度，导致零件加工完之后电机装不上去，或者轴上零件没法固定，用这个精准的三维模型提前在装配环境里做一遍虚拟装配，就能提前规避这些加工返工的问题，尤其是做小批量设备开发的时候，这类标准件的精准模型能大幅减少试错成本，不用等实物电机买回来再核对尺寸，能压缩整个项目的开发周期。
