微型减速N20齿轮传动电机结构

　　做小型智能装备结构设计的工程师，大概率都接触过这类N20规格的微型齿轮减速电机，它的应用场景覆盖得极广，从桌面级小型智能门锁的锁舌驱动、消费级迷你云台的角度调整，到学生竞赛里的小型智能小车行进驱动、桌面文创产品的动态结构动力源，甚至是小型医疗采样设备的样本推送机构，都能见到它的身影。这类电机之所以能在小尺寸驱动场景里占据主流，核心是它在极小的安装空间内，通过齿轮组减速把直流电机本身的高转速低扭矩输出，转换成了设备执行端需要的低转速高扭矩输出，完美匹配小负载低转速的驱动需求。

　　从实际选型和装配的角度看，这类电机的设计逻辑完全围绕小空间安装适配展开，输出端采用带安装孔的金属法兰固定板，板上预留的两个对称安装孔位是行业通用的安装基准，做结构设计时只要在对应安装位置预留匹配的螺柱孔，就能直接完成固定，不需要额外设计复杂的安装转接结构，能大幅压缩整体结构的占用空间。输出轴采用标准直径的金属圆轴，适配常规的紧配传动齿轮、塑料摇臂、小型同步带轮等传动零件，轴伸长度也经过通用化设计，既不会因为轴伸过短导致传动零件无法固定，也不会因为轴伸过长额外占用轴向安装空间。

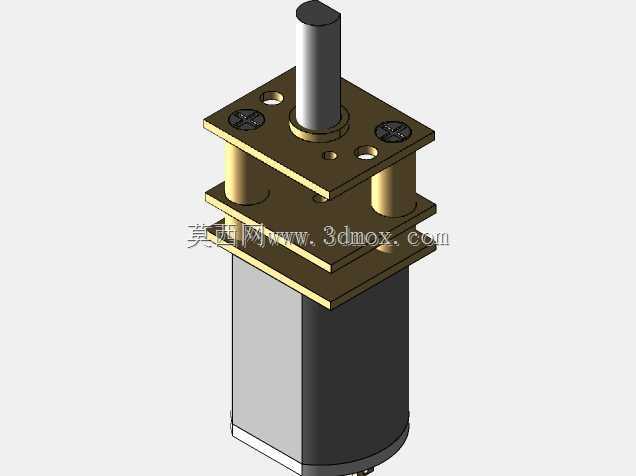

　　这款模型做了适配装配检查的简化处理，没有对内部减速齿轮组做逐齿的精细建模，这其实非常贴合结构设计阶段的使用需求——在整机布局设计阶段，工程师不需要关注电机内部的齿轮啮合细节，只需要掌握电机的整体外轮廓、安装孔位坐标、输出轴位置、各部分的外形边界尺寸，就能完成整体的结构干涉检查、安装空间预留、传动路径匹配的工作。如果在布局阶段就使用带完整内部齿轮结构的精细模型，反而会因为模型特征过多导致装配体卡顿，影响设计效率。

　　从安装边界来看，这类电机的整体结构分为上下两个部分，上部是齿轮减速箱段，外部是多层叠合的金属固定板与支撑铜柱，下部是直流驱动电机的圆柱机身段，做结构布局时需要注意，机身段是圆柱外形，周边预留的避让空间要满足圆柱的最大回转直径需求，不能和周边的电路板、结构筋位、走线槽产生干涉；上部减速箱的方形法兰是主要的受力安装面，设计安装位时要保证法兰面和安装基准面完全贴合，避免电机工作时因为安装面不平产生额外的振动和噪音。输出轴的轴向和径向跳动公差是这类电机选型时的核心关注指标，做精密传动结构比如小型阀门开度调节、精密云台转动时，需要在安装结构上预留轴端的径向限位结构，抵消长期运转带来的轴窜动影响。

　　实际应用中，这类电机的供电电压通常覆盖3V到12V的低压区间，匹配常规的锂电池或者直流驱动板供电，不需要额外的高压供电模块，非常适合便携类、电池供电的小型设备。齿轮箱部分通常采用金属齿轮和塑料齿轮搭配的配置，在满足扭矩输出需求的前提下控制整体重量和运转噪音，做结构设计时不需要额外给齿轮箱设计密封或者润滑结构，出厂时已经填充了适配的润滑脂，能满足长期运转的寿命需求。在做三维装配时，用这个简化模型可以快速完成整体布局的干涉检查，比如确认电机和周边的电池仓、控制板、外壳内壁的间隙是否满足安全距离，输出轴连接的传动件在全行程运动时会不会和周边结构产生碰撞，这些检查工作在方案设计阶段就能完成，避免后续开模或者零件加工后才发现空间干涉的问题，大幅缩短研发周期。

　　很多刚接触小型设备设计的工程师容易犯的错误，是在选型时只关注电机的外径和长度参数，忽略了上部减速箱法兰的突出尺寸、安装孔的跨距、输出轴的中心高度，导致设计出来的安装位和电机实际尺寸不匹配，要么装不进去，要么安装后输出轴和传动件对中不良，产生额外的负载损耗。这个模型把所有外部安装相关的特征都做了准确还原，法兰的厚度、支撑铜柱的高度、机身的直径、输出轴的伸出长度都和实物尺寸一致，用来做安装位的设计参考完全足够，不需要额外去测绘实物的尺寸，能节省大量的前期测绘时间。另外在做渲染效果图或者装配动画时，这个模型的外观细节也做了对应的还原，金属法兰的质感、机身的哑光黑外壳、输出轴的金属质感都有体现，不需要额外做外观贴图处理就能直接用于方案展示。
