NEMA11规格步进电机结构三维建模

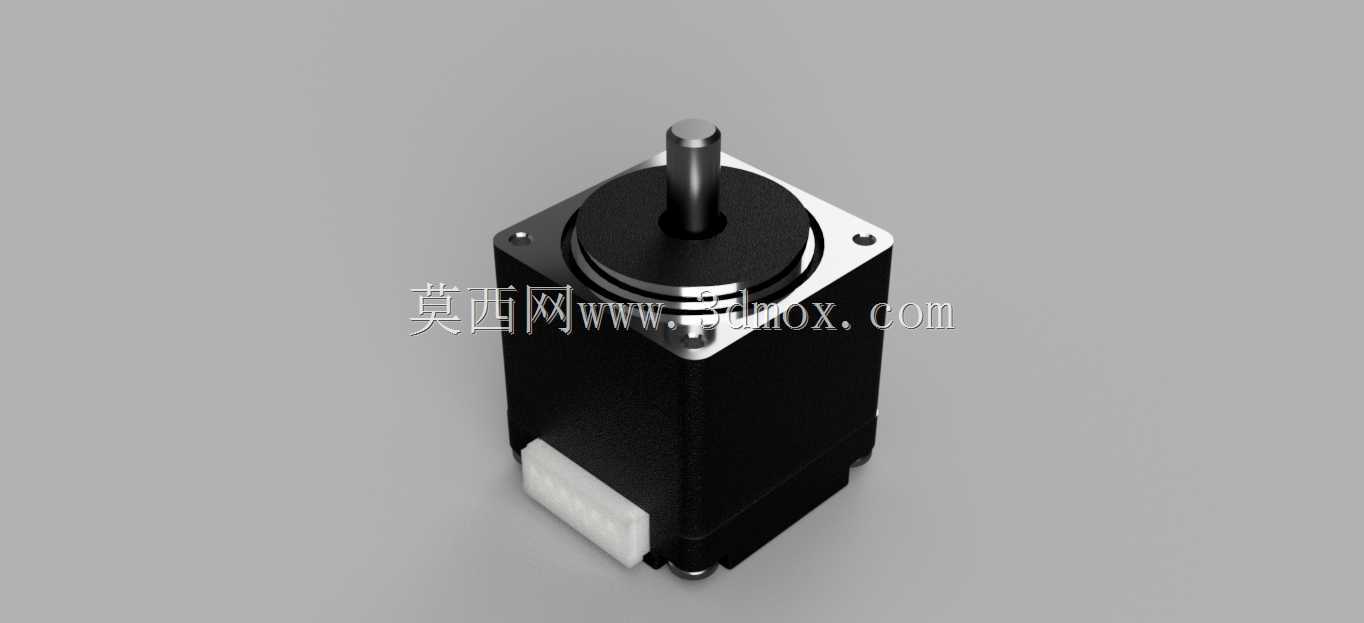

　　在桌面级3D打印机、小型自动化检测设备、精密光学调整架这类对安装空间有严格限制的场景里，小规格步进电机的选型一直是结构设计阶段需要反复核对边界的环节，NEMA11规格的步进电机作为法兰尺寸28mm见方的标准系列产品，刚好填补了更小规格NEMA8与常用NEMA17之间的扭矩、尺寸空白，很多做小型桌面装备的工程师在做挤出机构、微调平台驱动的时候，经常会遇到现有模型库中电机长度与实际采购件不匹配的问题，这个建模就是针对实际采购的特定长度NEMA11步进电机做的1:1还原，完全按照实物测绘的尺寸搭建，能直接导入装配体做干涉检查，不用再反复调整安装位的避让空间。从实际使用场景来说，这类小法兰步进电机大多用在负载不大、需要精准点位控制的场合，比如3D打印机的近程挤出机构，要把电机直接装在挤出头滑块上，太重或者太长都会增加运动惯量，影响打印精度，还有小型点胶机的Z轴升降、实验室液体处理工作站的泵头驱动，都需要这种小体积、控制简单的步进元件，它不需要额外的编码器做闭环，靠驱动器的脉冲细分就能实现足够的定位精度，成本也比伺服系统低很多，适合批量设备的选型配套。做这个模型的时候，首先是把安装边界放在第一位，前端法兰的安装孔位严格按照NEMA标准的孔距来做，顶板上的螺纹孔是M2.5x0.45的规格，深度也和实物一致，设计人员在做安装板的时候，可以直接调用这个模型的孔位特征，不用再去查手册核对螺纹参数，避免出现孔位打错、螺纹规格不匹配的问题。电机本体的外形是方形截面，

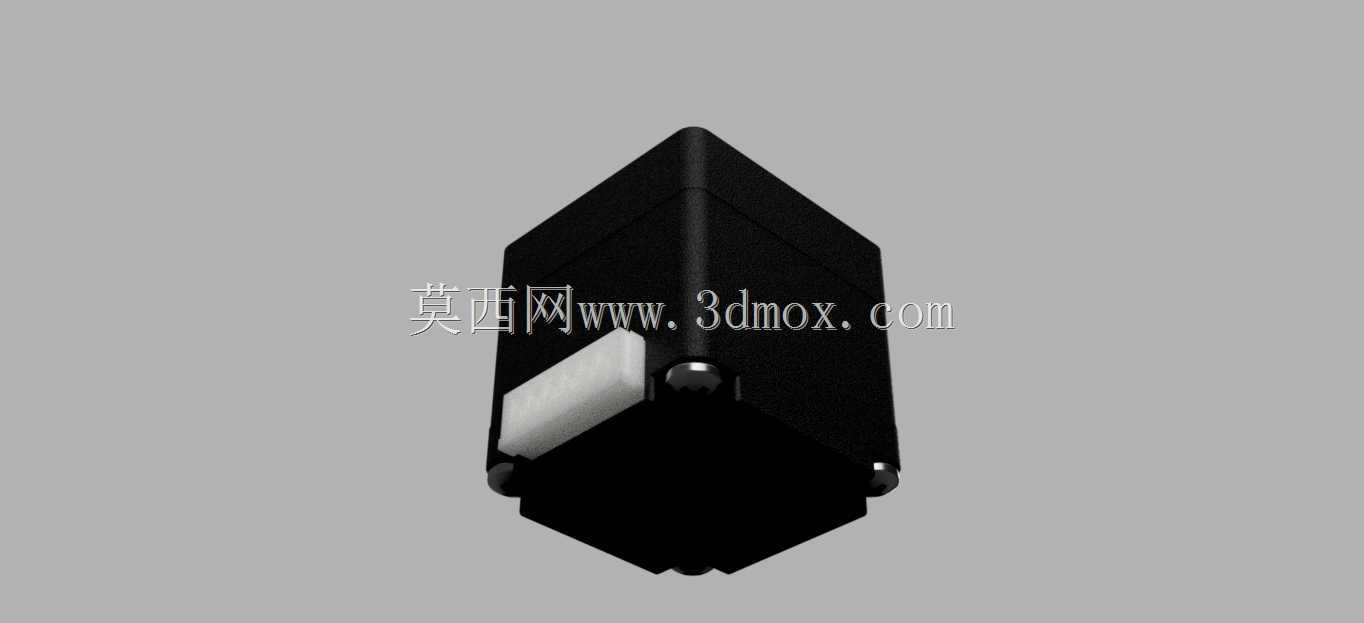

　　外壳的拉伸长度是按照实际采购的长机身版本做的，和市面上常见的短机身NEMA11电机做了区分，很多时候工程师在装配的时候才发现电机长度和拖链、机身框架干涉，就是因为用了通用长度的模型，没有匹配实际采购的长机身版本，这个模型把机身尾部的出线座、接线端子的凸起尺寸也做了还原，包括尾部的轴承端盖小凸台，都和实物尺寸一致，在做整机布局的时候，可以准确核对尾部的预留空间，不会出现接线端子顶到设备后壁的问题。输出轴的部分，轴径、轴伸长度、轴上的扁位特征都完全测绘还原，不管是装同步轮、联轴器还是装挤出齿轮，都可以直接在装配体里配合对应的传动件模型做配合检查，不用再单独修改轴的尺寸。机身侧面的接线座是白色塑壳结构，位置在机身侧面靠近尾部的地方，

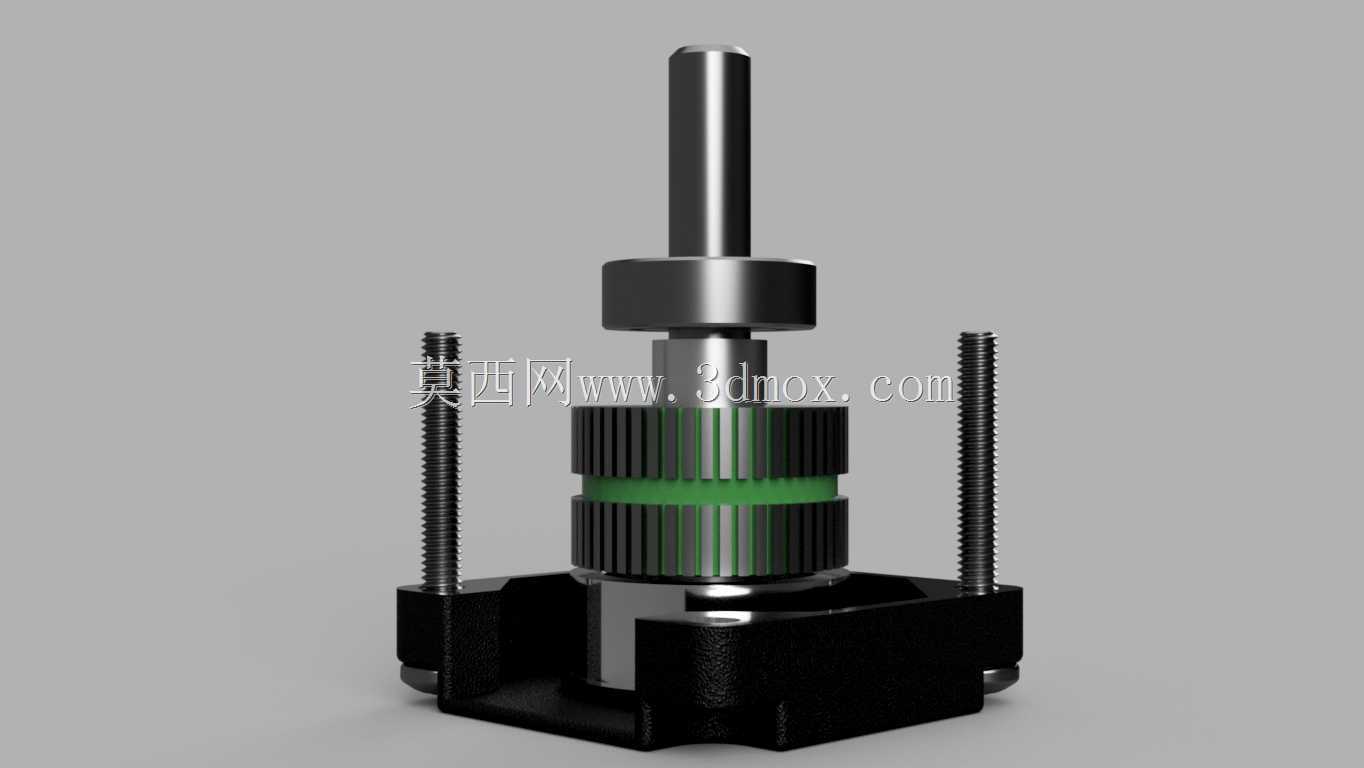

　　出线方向的空间预留也在模型里体现了，做布线设计的时候，可以准确估算接线插头需要的弯折空间，避免走线的时候和旁边的导轨、同步带产生摩擦。从设计思路上来说，这个模型没有做过度的细节简化，也没有把内部的定子转子绕组都建出来，毕竟结构工程师选型的时候需要的是外部安装尺寸和干涉检查参考，内部结构对于整机装配来说没有实际参考意义，反而会增加模型的文件大小，拖慢装配体的运行速度，所以模型只保留了所有和安装、干涉相关的外部特征，把倒角、接缝这些细节都做了还原，视觉上和实物一致，尺寸上也完全满足工程设计的精度要求。在做小型设备的结构设计时，很多工程师容易忽略电机本体的实际尺寸，只看样本上的标称长度，忽略了接线端子、输出轴装完传动件之后的总长度，

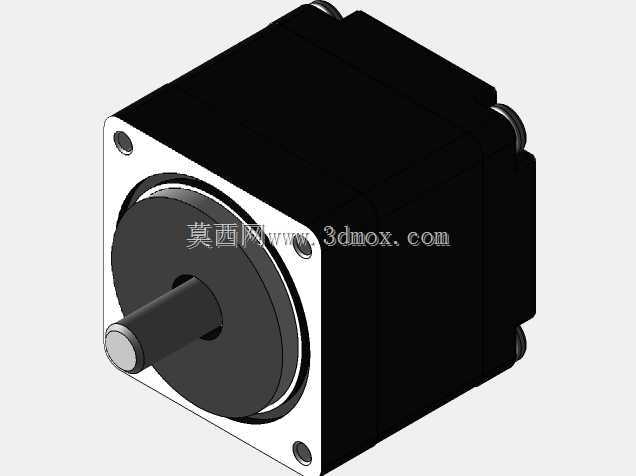

　　最后装配的时候才发现空间不够，这个模型把所有这些容易遗漏的特征都做了准确还原，不管是做3D打印机的挤出机构改造，还是做小型自动化设备的驱动部件选型，都可以直接把这个模型放进装配体里，提前核对所有安装边界，减少打样之后的修改次数。另外这类小步进电机的安装面平面度要求不高，模型里前端法兰的安装面也做了基准面的设置，在装配的时候可以直接和安装板的面做配合，不用再额外找基准，对于做模块化设计的设备来说，这个电机模型可以直接作为标准件放进常用模型库，下次做同规格电机选型的时候直接调用就行，不用再重新建模。很多刚入行的结构工程师在做小设备的时候，容易把NEMA11和NEMA17的安装孔位搞混，这个模型的法兰孔距严格按照28mm法兰的标准做，孔位的中心距、安装孔的通孔直径都和实物一致，调用的时候不会出现孔位对不上的问题，包括电机本体的四个角的倒角尺寸，也和实物一致，在做安装位的沉孔或者避让槽的时候，可以准确核对尺寸，避免出现电机装不进去的情况。
