小型3D打印平板式安装铰链结构设计

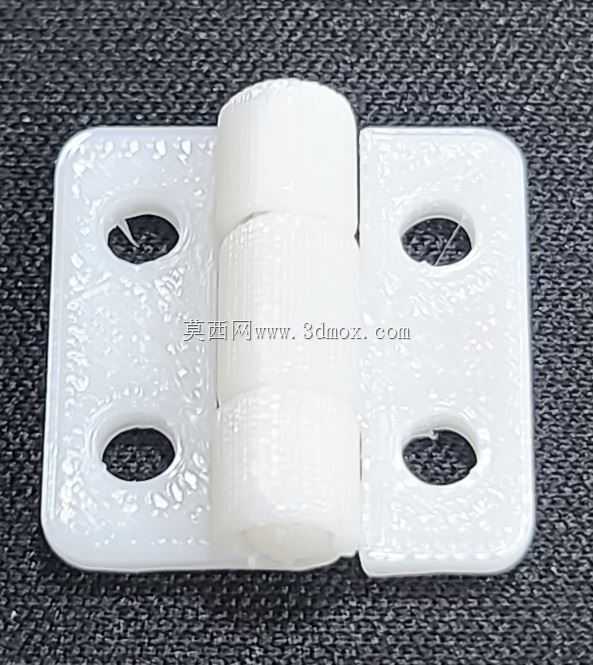

　　日常做小型桌面设备、DIY创客项目的结构设计时，经常会遇到需要小尺寸铰接结构的场景，这类场景往往不需要金属铰链的超高强度，反而对安装便捷性、定制化适配度、快速制造成本有更高要求，这款适配0.4mm喷嘴FDM3D打印机制作的小尺寸平板铰链，就是针对这类轻量化铰接需求设计的。从实际使用场景来看，这类小尺寸铰链可以覆盖桌面小型收纳盒翻盖、DIY电子设备外壳开合、小型展示架活动连接、创客教育项目结构铰接、3D打印自制教具活动部件等多种场景，不需要额外采购标准五金件，直接通过桌面级FDM设备就能完成制作，适配PLA、PETG等常用3D打印耗材，打印完成后不需要额外的销轴配件，铰链的转轴部分采用一体化打印的铰接结构，打印完成后直接去除支撑就能获得可活动的铰接效果，省去了额外装配销轴的工序，非常适合快速原型验证和小批量自制场景。

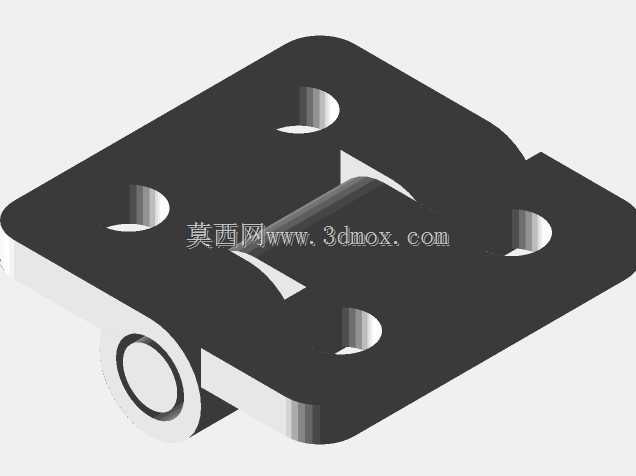

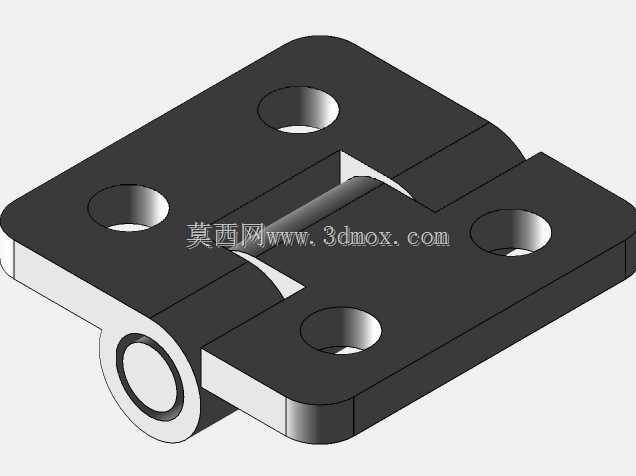

　　设计这款铰链的时候，首先考虑的是桌面级3D打印机的成型精度限制，0.4mm喷嘴的常规打印参数下，最小壁厚设置在1.2mm以上才能保证结构强度，所以整个铰链的主体壁厚都控制在1.5mm左右，既不会因为壁厚过大导致打印时间过长、耗材浪费，也不会因为壁厚不足导致安装后受力开裂。整体外形尺寸控制在20mm*20mm的安装面范围内，单片合页的厚度为6.1mm，两个合页片闭合之后总厚度不会超过12.5mm，安装在小型设备外壳上不会出现突出过多、干涉其他部件的问题。安装孔的位置做了对称设计，四个安装孔分别分布在两个合页片的对角位置，孔径适配常用的M3螺丝，孔位距离合页边缘的距离保持在3mm以上，打印的时候不会出现孔位边缘塌陷的问题，安装时螺丝锁紧之后的压紧力可以均匀分布在合页片上，不会因为局部应力集中导致合页片断裂。

　　转轴部分的设计是这类3D打印铰链的核心，常规的分离式销轴设计需要额外打印销轴再装配，不仅增加打印工序，装配后还容易出现销轴脱落、转动卡滞的问题，这款铰链采用一体化的铰接间隙设计，转轴的公母配合间隙预留了0.3mm的打印公差，这个间隙值是经过多次打印验证的，对于0.4mm喷嘴、0.2mm层厚的常规打印参数来说，打印完成后不需要打磨，直接就能获得顺畅的转动效果，既不会因为间隙过小导致转轴粘死无法转动，也不会因为间隙过大导致铰接松垮、开合晃动。转轴的根部做了R1.5mm的圆角过渡，避免开合过程中应力集中在转轴根部导致断裂，经过实际测试，使用PETG耗材打印的情况下，铰链的开合次数可以达到千次以上不会出现断裂问题，完全可以满足日常非重载场景的使用需求。

　　安装边界方面，两个合页片的安装面都做了平整化处理，背面没有多余的加强筋凸起，安装时可以完全贴合在安装基板表面，不会出现安装后翘边、贴合不严的问题。合页的开合角度可以达到180度完全展平，闭合时两个合页片的接触面完全贴合，没有明显的缝隙，做翻盖结构使用时可以保证闭合后的密封性。考虑到3D打印的层间结合力问题，铰链的受力方向都设计成和打印层向垂直的方向，安装后螺丝的锁紧力、开合过程中的掰动力都不会作用在层间结合面上，避免了层间开裂的问题。打印的时候不需要添加过多的支撑，仅需要在转轴的悬空位置添加少量易拆除的支撑，拆除支撑后不会在外观面留下明显的支撑痕迹，不需要额外的后处理就能直接使用。

　　对于结构设计从业者来说，这类小尺寸3D打印铰链的设计思路可以延伸到更多定制化铰接场景，只需要调整安装孔的位置、合页片的外形尺寸、转轴的直径，就可以适配不同大小、不同承重需求的开合结构，相比采购标准五金铰链，定制化3D打印的铰链可以完全适配设备的外形曲面，不需要为了适配标准五金件修改外壳结构，在快速原型验证阶段可以大幅缩短结构迭代的周期，不需要等待五金件采购到货，直接在打印结构件的时候同时打印铰链部分，当天就能完成整个结构的装配验证。在创客DIY场景中，这类一体化打印的铰链不需要额外的标准件，只需要一台普通的桌面级3D打印机就能完成整个结构的制作，非常适合没有五金配件储备的个人制作者使用，降低了DIY项目的配件门槛。
