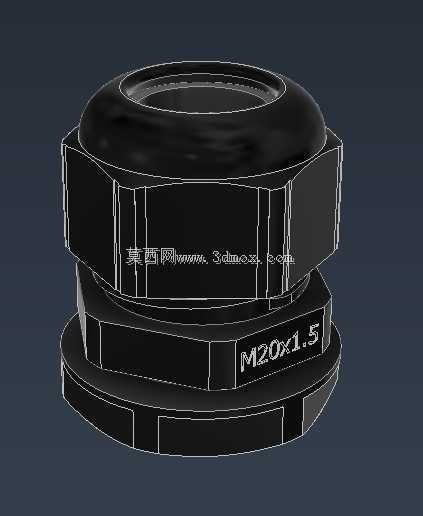

M20x1.5规格电缆密封压紧固定结构

　　在工业电控柜、户外接线箱体、机电设备穿线部位的结构设计中，电缆进出位置的密封与固定是直接影响设备防护等级、线缆使用寿命的关键细节，这款M20x1.5规格的电缆压盖，正是针对公称直径适配的线缆穿装场景设计的标准连接固定件。从实际工程应用来看，这类压盖常被用在低压电控设备壳体、传感器接线端、户外照明灯具进线口、机床布线分线盒等位置，替代传统的橡胶圈塞紧、扎带固定的简易方案，既能够实现穿线位置的IP等级防护，避免粉尘、水汽顺着线缆间隙进入设备内部造成电路短路、元器件锈蚀，也可以对穿入的线缆形成轴向的锁紧固定，避免设备运行过程中线缆受拉扯、振动出现移位、接线端子松脱的问题。

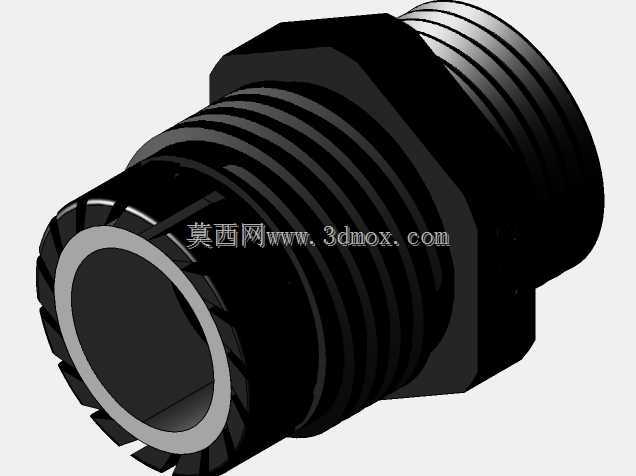

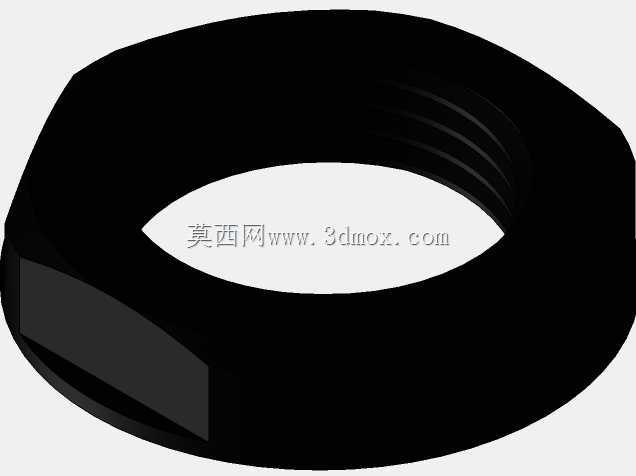

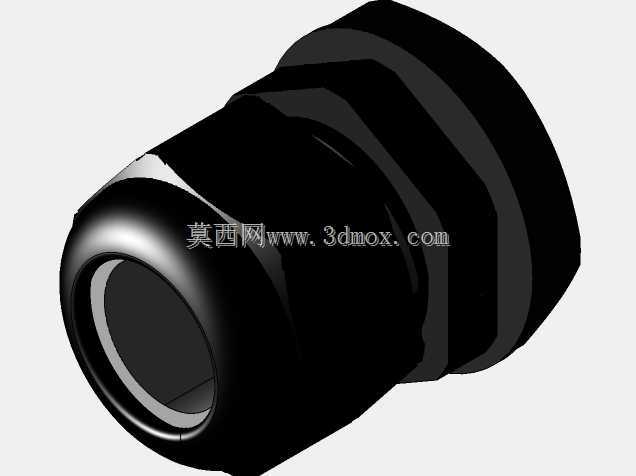

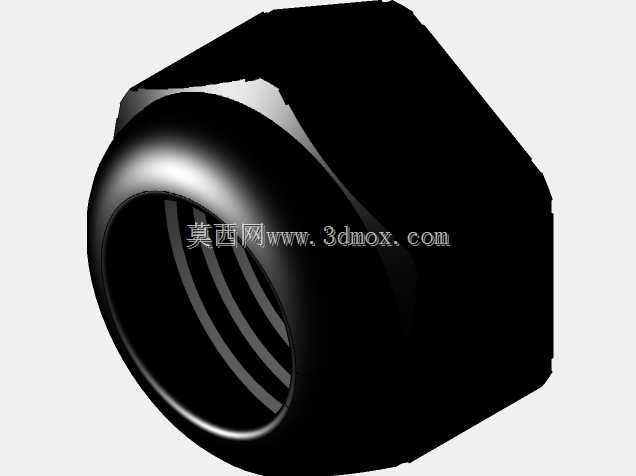

　　从结构组成来看，整套压盖包含阀体主体、压紧螺母、夹紧螺母三个核心部分，主体部分设计有外螺纹结构，适配设备壳体上预先加工的M20x1.5标准内螺纹安装孔，安装时无需额外定制连接结构，直接将主体旋入壳体安装孔即可完成基座固定，螺纹配合位置可根据防护需求加装密封垫片，进一步提升接合面的密封性能。中间的夹紧段内置弹性夹紧结构，当旋紧外侧的压紧螺母时，螺母的锥面会向内挤压弹性夹紧圈，让夹紧圈沿径向均匀收缩，紧密包裹在穿过的电缆外护套上，这个收缩量的设计经过匹配计算，适配对应线径范围的电缆时，既不会因为夹紧力过大压伤电缆外护套甚至内部线芯，也不会因为夹紧力不足导致密封失效、线缆打滑。尾部的夹紧螺母则用于进一步锁止压紧位置的配合间隙，避免设备长期受振动影响出现螺母松退，导致密封和固定性能下降。

　　在三维建模的结构处理上，这款模型完整还原了零件的所有工艺细节：主体部分的六角拧动面做了标准的对边尺寸设计，匹配常规扳手的开口尺寸，方便现场安装时施加拧紧力矩；螺母表面的防滑滚纹细节也做了还原，在徒手预紧阶段可以增加摩擦力，方便操作人员快速拧入螺纹，不需要一开始就使用工具。外形的安装边界尺寸完全遵循行业通用的M20电缆接头规格，主体旋入壳体的螺纹段长度适配2-4mm厚度的常规设备钣金壳体，安装后突出壳体外部的总长度、最大外径尺寸都控制在常规安装空间要求范围内，不会因为尺寸过大和周边的布线、其他安装部件产生干涉。在做设备整体布线设计时，设计人员可以直接调用这个模型完成装配校验，提前确认穿线位置的预留空间是否足够，扳手操作的活动空间是否满足安装要求，避免实际生产装配时出现位置干涉、无法拧紧的问题。

　　从实际选型适配的角度，这款压盖适配的电缆外直径范围覆盖常用的多芯控制电缆、信号电缆线径，在做穿线结构设计时，只需要确认壳体开孔的螺纹规格匹配、穿入线缆的外径在夹紧圈的适配范围内，就可以直接选用，不需要单独开模定制非标结构，能够大幅降低设备的物料采购成本和安装维护成本。和塑料材质的同类接头相比，这种结构的压盖机械强度更高，抗冲击、抗老化性能更好，在温差变化大、有轻度腐蚀的工业现场环境下，也能长期保持稳定的密封和固定性能，不会出现材质脆裂、螺纹滑牙的问题。建模过程中对各零件的配合公差也做了合理的预留，螺纹配合的间隙、锥面挤压的行程都符合实际机加工和注塑生产的工艺要求，模型导入各类三维软件后可以直接用来做工程图导出、装配干涉检查，也可以作为基础件导入到设备的整体BOM清单中，不需要设计人员再重新绘制标准件结构，能够有效缩短设备布线结构的设计周期。
