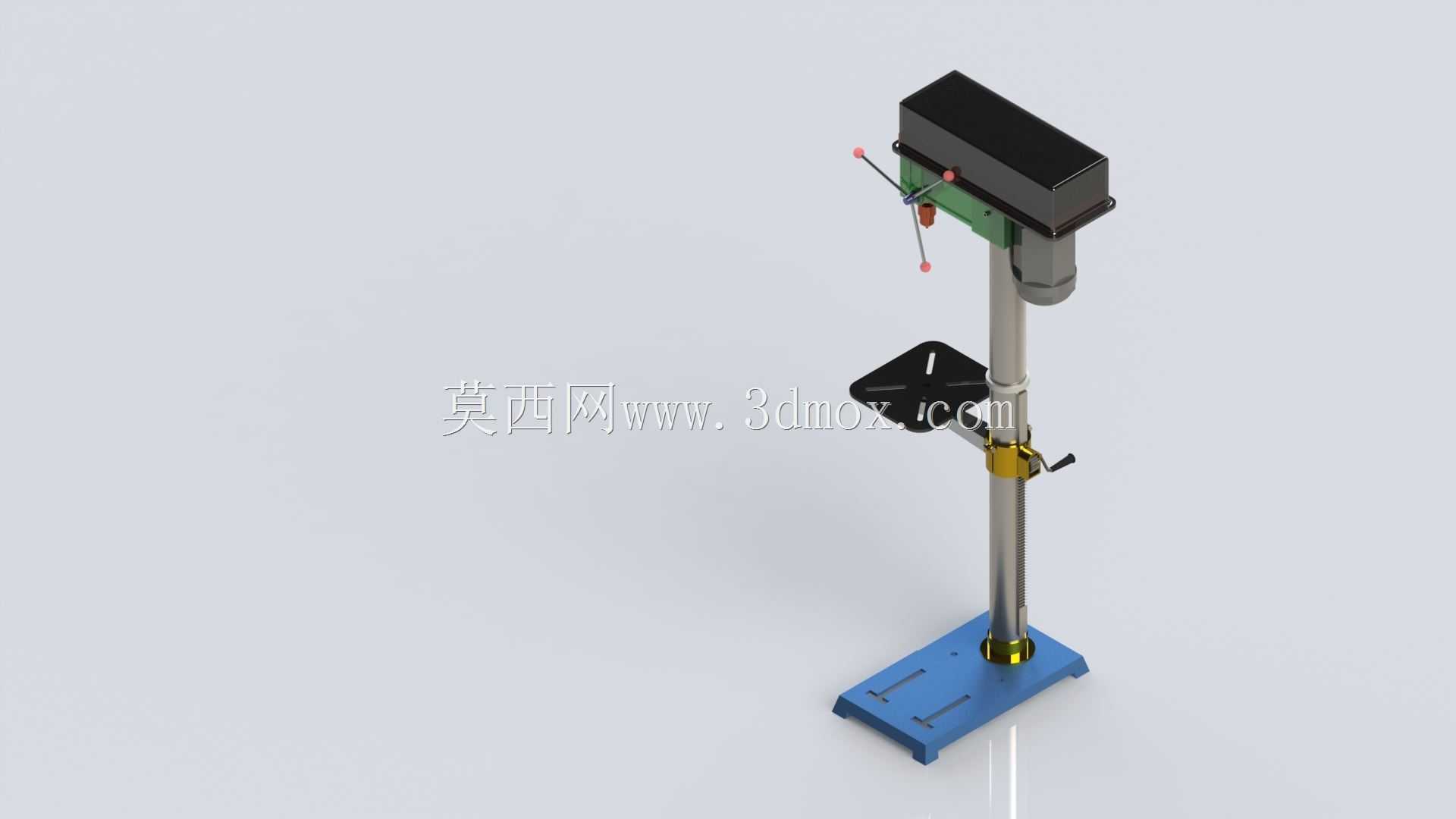

立式台钻结构设计三维数模

　　这款立式台钻的三维结构数模，完整还原了小型台式钻削设备的全部装配关系，从底座到主轴箱的每一处连接结构都做了精细化还原，完全匹配实际加工场景中的设备使用逻辑。在小型机加工车间、五金维修工位、职业院校实训场地这类场景中，这类台钻是最常用的孔加工设备，可完成金属、非金属工件的钻孔、扩孔、铰孔、攻丝等常规钻削工序，相比手持电钻，其固定的立柱导向结构能保证更高的孔位精度与加工稳定性，是小尺寸零件孔加工的核心工装设备。

　　从结构设计思路来看，整个设备采用立柱式悬臂布局，底部为带安装孔的铸铁底座，既承担整机承重，也可通过T型槽或压板直接装夹小型工件，底座的安装边界预留了四个地脚固定孔，可直接固定在工作台面或独立支架上，避免高速钻削时的整机晃动。立柱采用高精度冷拔圆钢材质，表面做了硬化处理，工作台可沿立柱上下滑动调整高度，同时工作台自带T型槽结构，可适配平口钳、钻夹工装等各类夹具，工作台的旋转锁紧结构可调整钻孔角度，满足斜孔类零件的加工需求。主轴箱部分集成了电机、传动带轮、主轴进给机构，操作手柄设置在主轴箱侧方，符合人工操作的人机工程学，操作人员站在设备正前方即可完成进给操作、主轴转速调整、设备启停等全部动作，操作行程刚好覆盖成年人手臂的舒适操作范围，无需过度探身或抬手。

　　在功能特性上，该结构的主轴进给带有定深锁紧机构，可针对批量零件的盲孔加工设置固定进给深度，避免人工操作的深度误差，传动部分采用带轮变速结构，可通过更换皮带位置调整主轴转速，适配不同材质工件的钻削线速度要求，比如钻削钢材时调低转速保证刀具寿命，钻削铝合金、塑料等软质材料时调高转速提升加工效率。主轴部分采用标准锥孔连接，可快速更换不同规格的钻夹头、钻头、铰刀等刀具，换刀流程简单，适配常规机加工的快换需求。设备的电气控制部分集成在主轴箱顶部，走线全部沿立柱内部隐藏，避免加工过程中的切屑、切削液损坏线路，同时整机的配重结构经过合理分配，重心完全落在底座中心区域，即使工作台调整到最高位置，整机也不会出现倾覆风险。

　　从安装边界来看，该台钻的底座占地面积不足0.2平方米，整体高度适配常规1.2米高的车间工作台安装，不需要单独做设备基础，只要工作台面承重满足要求即可直接固定使用，对于小型加工门店、家庭工坊这类场地有限的场景非常友好。模型在构建时完整还原了各部件的装配间隙，比如立柱与工作台滑套的配合间隙、主轴的轴向窜动间隙、带轮的传动中心距等参数都符合实际设备的装配公差要求，可直接用于设备结构教学、工装改造设计、虚拟加工仿真等场景，不需要再做额外的结构修正。整个装配体的连接关系完全按照实际设备的螺栓连接、销定位、滑动配合等装配逻辑搭建，拆解后可直接生成各零件的加工图纸，对于想要仿制或改造小型台钻的结构设计人员来说，可直接作为结构参考底图使用，省去从零开始测绘的时间成本。
