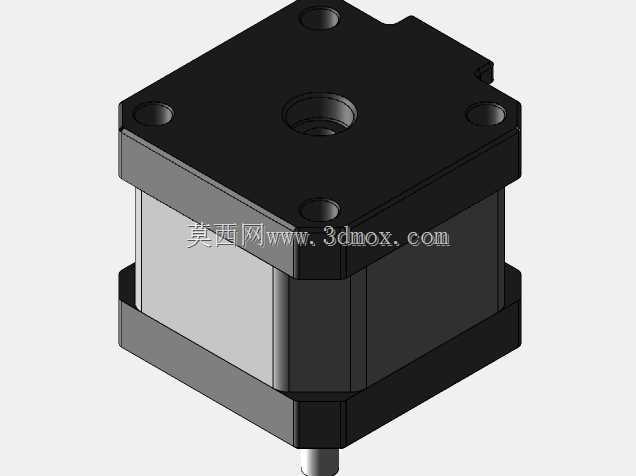

Nema17步进器精准尺寸三维结构

　　做小型自动化设备结构设计的工程师，多半都绕不开42系列也就是Nema17规格的步进电机选型，这次做的这个三维结构完全按照实物真实安装尺寸还原，没有做任何简化或者艺术化处理，每一处安装孔位、轴伸长度、机身止口的尺寸都和市售常规量产产品对齐，能直接导入装配体做干涉检查，不用再反复核对样本改尺寸。

　　从实际应用场景来说，这个规格的步进器覆盖的领域非常广，桌面级3D打印机的XYZ轴进给、小型雕刻机的主轴进给与位移驱动、桌面机械臂的关节动力输出、自动化生产线的小型物料推送机构、医疗检测设备的样本架移位、智能门禁的闸机驱动、甚至小型摄影云台的角度调整结构，都能看到它的身影，核心原因就是这个尺寸的步进器扭矩输出区间刚好匹配小型负载的驱动需求，安装法兰的标准化程度高，配套的驱动器、同步轮、安装支架供应链非常成熟，选型和采购的试错成本极低。

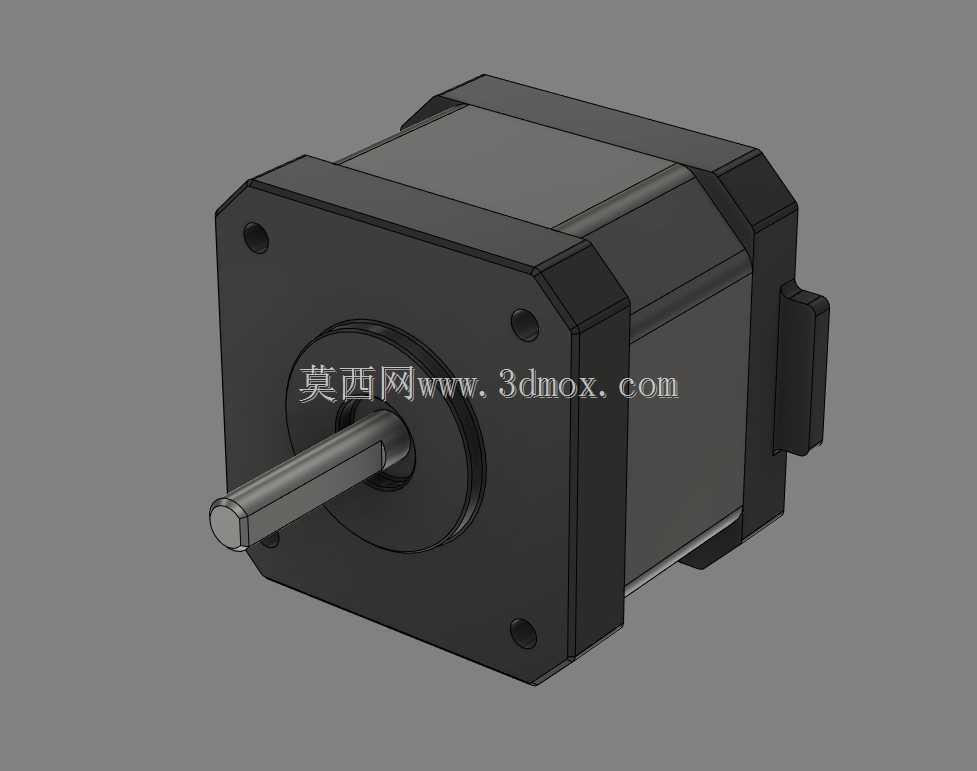

　　做这个模型的时候，首先考虑的是安装边界的准确性，前端法兰的四个安装孔是按照标准42mm孔距做的，孔位公差按照常规机械安装的间隙配合预留，导入装配体之后直接和安装板的孔位对齐就能完成配合，不用额外调整孔位坐标。输出轴的直径是常规的5mmD型轴，铣扁位的位置和深度都按照实物还原，不管是装同步轮、联轴器还是装小型齿轮，都能直接匹配标准件的安装尺寸，不会出现轴径不对或者铣扁位错位导致的配合问题。机身的外形尺寸还原了常规机身长度的版本，后端的出线座或者接线端子的凸起位置也做了准确建模，在做整机布局的时候，能准确预留出线空间，避免后期装配的时候出现线材和周边结构件干涉的问题。

　　从功能特性的还原来说，这个模型把步进器的核心结构都做了体现：前端的端盖轴承位、机身的定子壳体轮廓、后端的端盖与编码器/阻尼器安装位都做了等比例还原，不是只做一个外观方块。很多工程师做方案的时候容易忽略电机后端的凸起尺寸，导致设备后盖和电机尾部顶死，这个模型把尾部的结构尺寸完全按照实物做出来，布局的时候只要按照模型的外轮廓预留空间，就不会出现装配干涉。另外机身侧面的安装基准面也做了平面度的还原，做侧装结构的时候，可以直接把这个面作为安装基准面和设备的安装立板贴合，保证电机轴的同轴度符合设计要求。

　　设计思路上，没有做不必要的内部结构细化，毕竟大部分工程师用这个模型都是做整机装配布局、干涉检查和外观渲染，不需要把内部的定子转子绕组都建出来，那样反而会导致装配体文件过大，拖慢软件运行速度。但是所有和安装、配合相关的外部特征都做到了零误差，包括前端法兰的止口尺寸，很多人做模型容易漏掉这个止口，实际装配的时候这个止口是和安装板的定位孔配合保证电机轴和传动机构同轴度的关键，要是模型里没做这个止口，装配的时候很容易把电机的安装位置算错，导致同步带跑偏或者联轴器偏心。另外轴伸的长度也是按照常规量产产品的尺寸做的，不管是用锁紧螺母固定同步轮，还是用顶丝固定联轴器，都有足够的轴长预留，不会出现轴伸太短装不上传动件的问题。

　　在不同安装场景的适配性上，这个模型也考虑到了正装、侧装、倒装三种常见的安装方式的边界：正装的时候前端法兰贴合安装板，模型的法兰平面和安装板贴合之后，轴伸穿过安装板的长度刚好是标准尺寸，不会出现轴伸过长顶到对面结构或者过短装不上传动件的问题；侧装的时候利用机身的平面做安装基准，模型的机身平面度和实物一致，安装之后电机轴的平行度可以直接通过装配约束保证；倒装的时候尾部的结构尺寸准确，能准确计算尾部和设备壳体之间的安全距离，预留足够的散热和接线空间。

　　对于做非标小型设备的工程师来说，这个模型最大的用处就是在方案设计阶段就能完成精准的布局，不用等买回来实物样品再测尺寸改结构，能大幅缩短方案设计的周期，减少因为尺寸估算错误导致的结构返工。尤其是做桌面级设备的时候，内部空间非常紧凑，每一个部件的尺寸都要卡得很准，电机作为核心的动力部件，尺寸要是错了，周边的传动结构、安装板、走线槽的位置都要跟着改，有了精准的模型，就能在设计阶段把所有的干涉问题都排查掉，打样的时候一次就能装成，不用反复修改结构件。另外做渲染出方案效果图的时候，这个模型的外观细节足够真实，渲染出来的效果和实物几乎没有差别，给客户看方案的时候也更有说服力，不会因为模型太粗糙显得方案不专业。
