200x300规格带隐形XY支架CoreXY运动框架

　　这套CoreXY结构运动框架，核心成型幅面设定为200x300，采用隐形XY支架布局，首先要明确它的核心应用场景是桌面级熔融沉积成型设备的运动主体搭建，很多个人DIY玩家、小型工作室做定制化3D打印设备时，会直接采用这类成熟的框架结构作为整机的运动核心，省去从零开始计算传动布局、调试平行度的大量时间。从实际用途来看，这套框架承担了X、Y两个轴向的运动承载，所有传动轮组、直线运动部件、热床安装位都集成在铝型材搭建的主体上，相比传统的十字轴运动结构，CoreXY的布局能把两个驱动电机都固定在机架主体上，大幅降低运动部分的负载，高速运动时的惯性更小，打印过程中的振纹控制会更有优势。

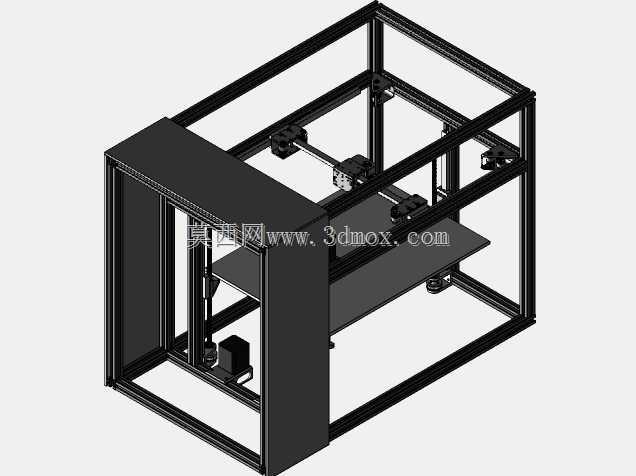

　　设计思路上，这套结构把XY方向的传动带轮组做了隐藏式处理，也就是所谓的隐形XY支架设计，传统外露的带轮支架不仅容易在日常操作中剐蹭，还会积灰影响传动带寿命，隐藏式的支架把带轮安装座内嵌在铝型材框架的连接位置，既保证了带轮的安装精度，又让整个框架的外轮廓更规整，外部没有突出的安装耳，后续做设备外罩封装的时候，不需要额外给突出部件做避让，外壳的板材可以直接贴合型材外沿安装，能大幅压缩整机的外部尺寸。

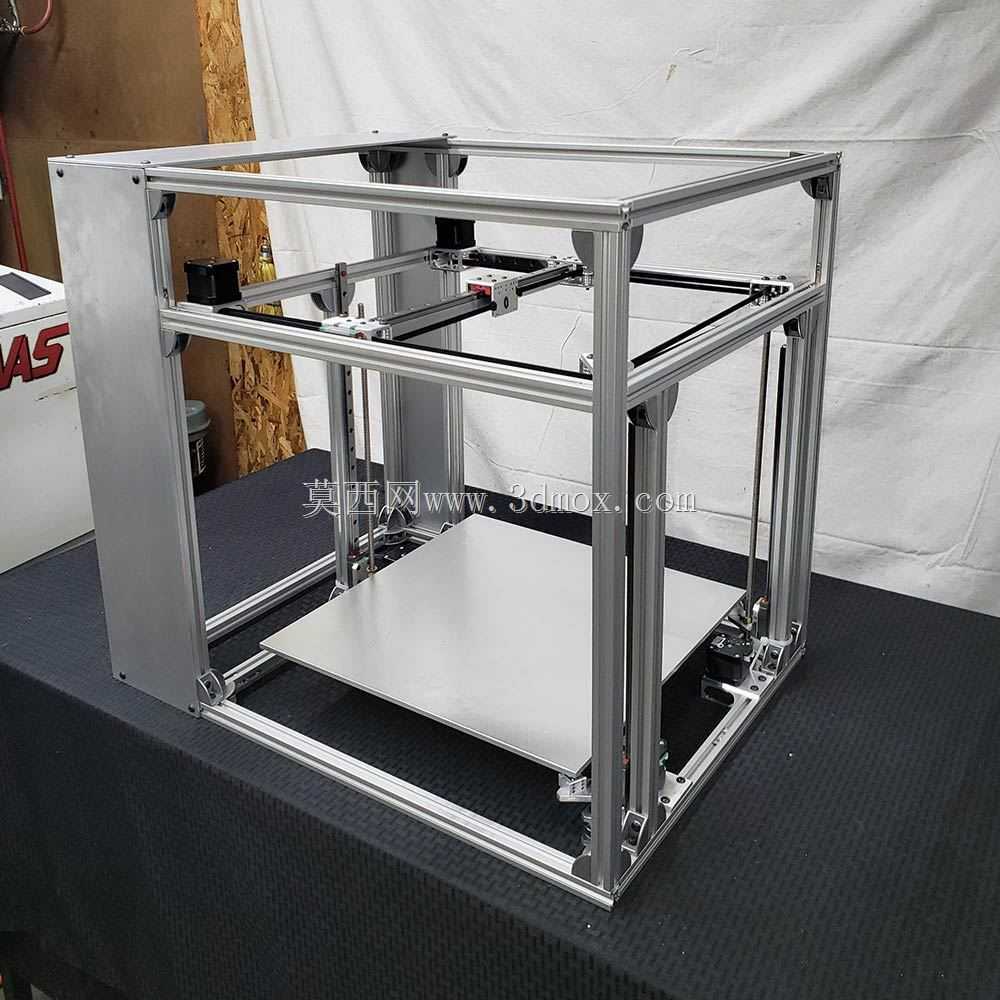

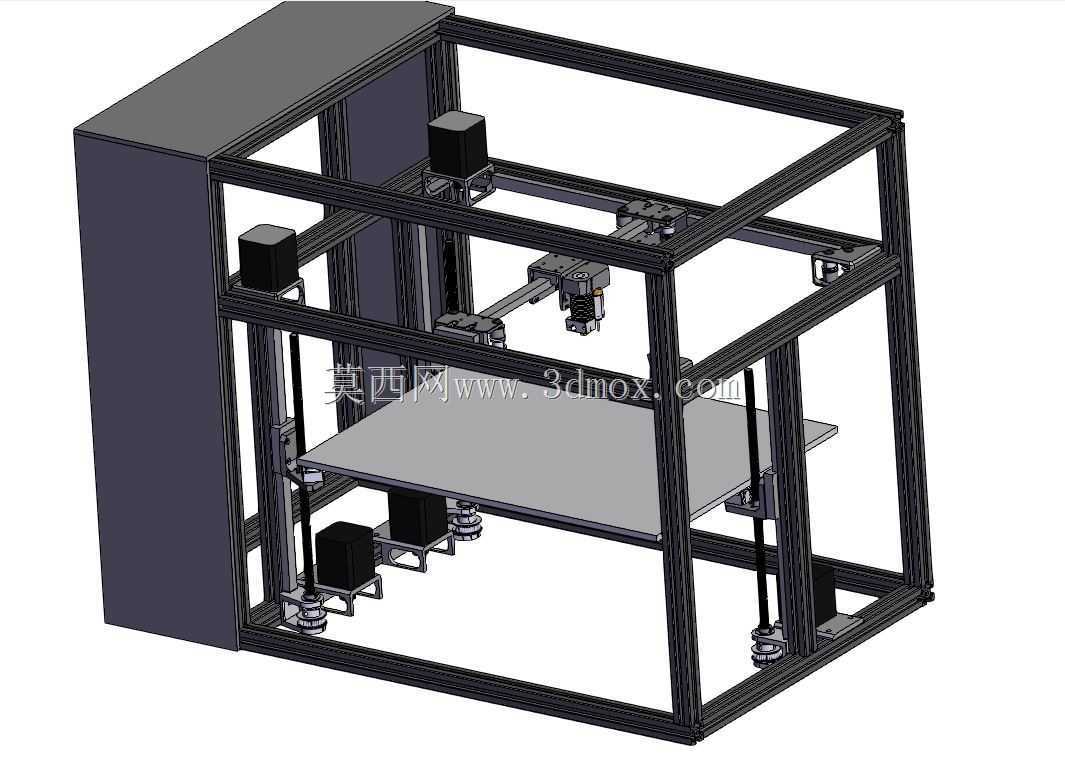

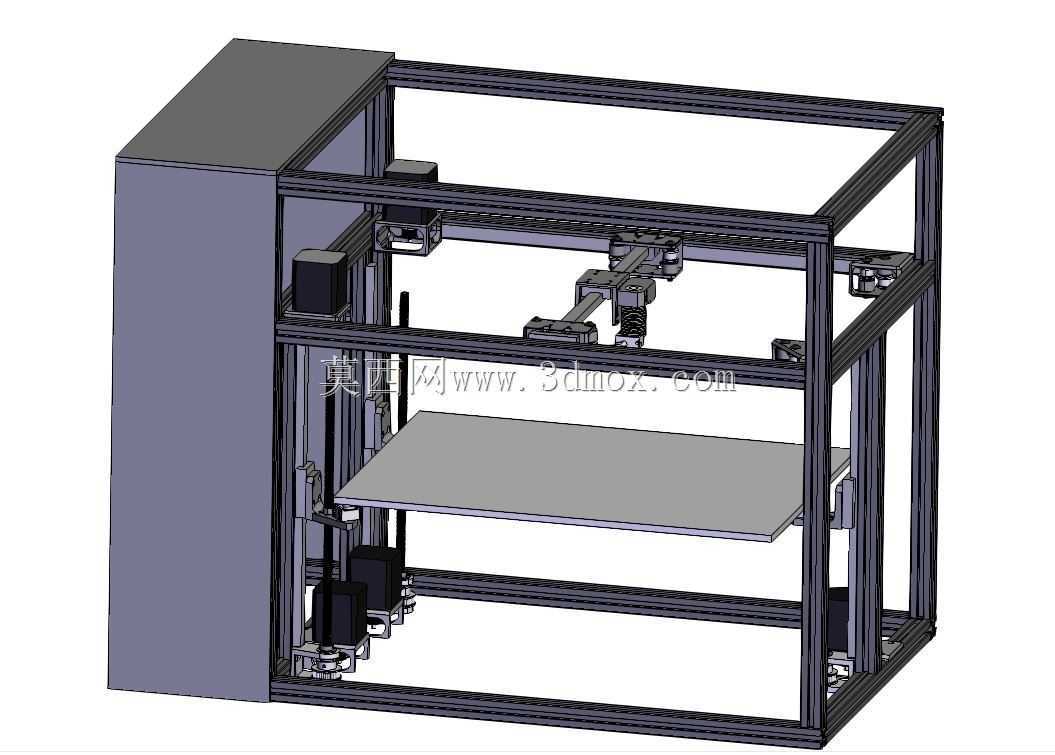

　　从安装边界来看，这套框架的主体采用标准欧标铝型材搭建，所有连接位置的安装孔位都做了预设，组装的时候不需要对型材做二次打孔加工，只需要按照对应位置锁紧连接件就能保证框架的垂直度。X轴的运动横梁采用双平行光轴作为直线导轨，相比单导轨的结构，双光轴的抗扭转能力更强，打印头在横梁两端位置运动时，不会出现横梁翘曲导致的喷头高度偏差。Y轴方向承载热床的运动平台，同样采用双侧光轴导向，平台的安装面做了平整度预留，安装热床玻璃板的时候，只需要做三点调平就能保证整个幅面的高度差控制在合理范围内。

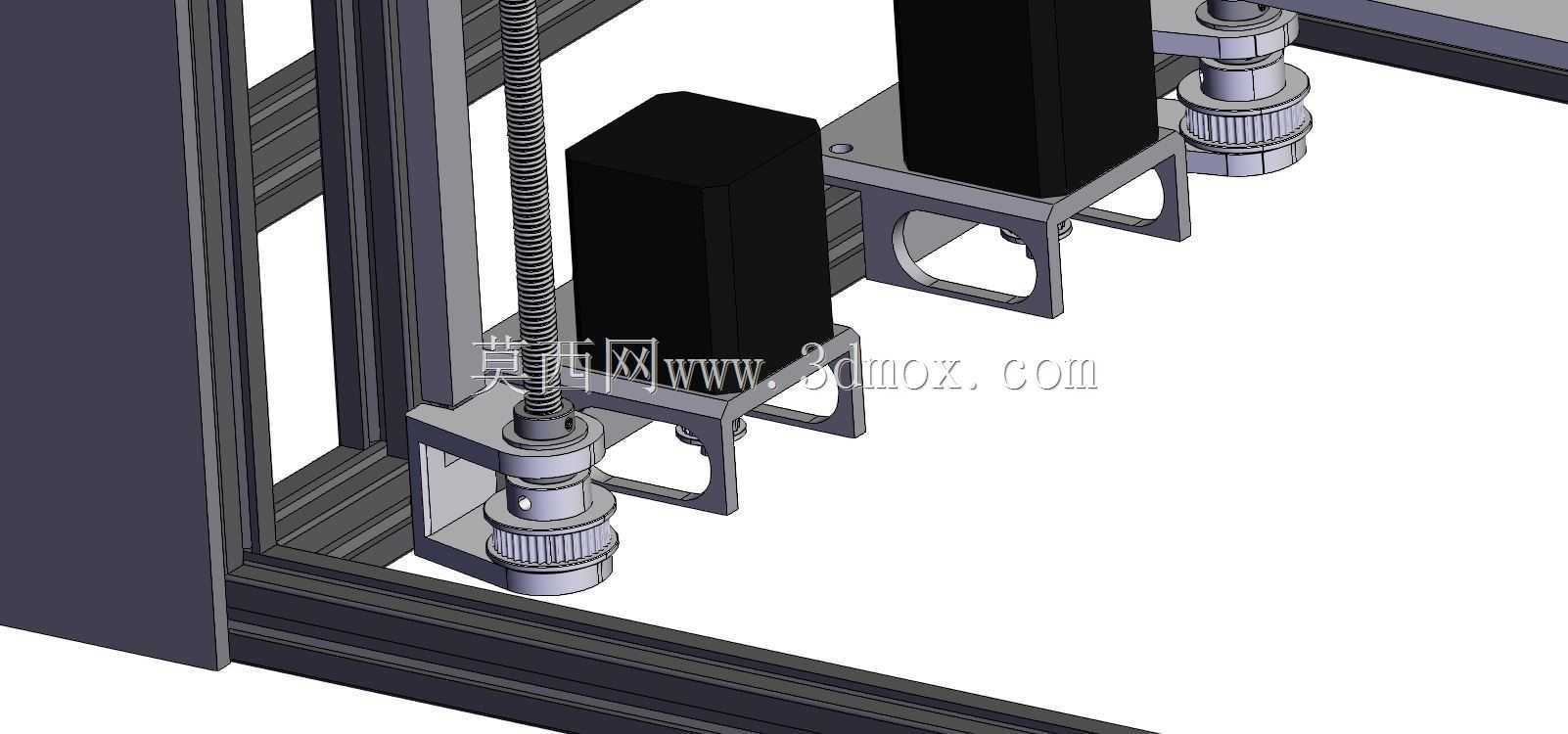

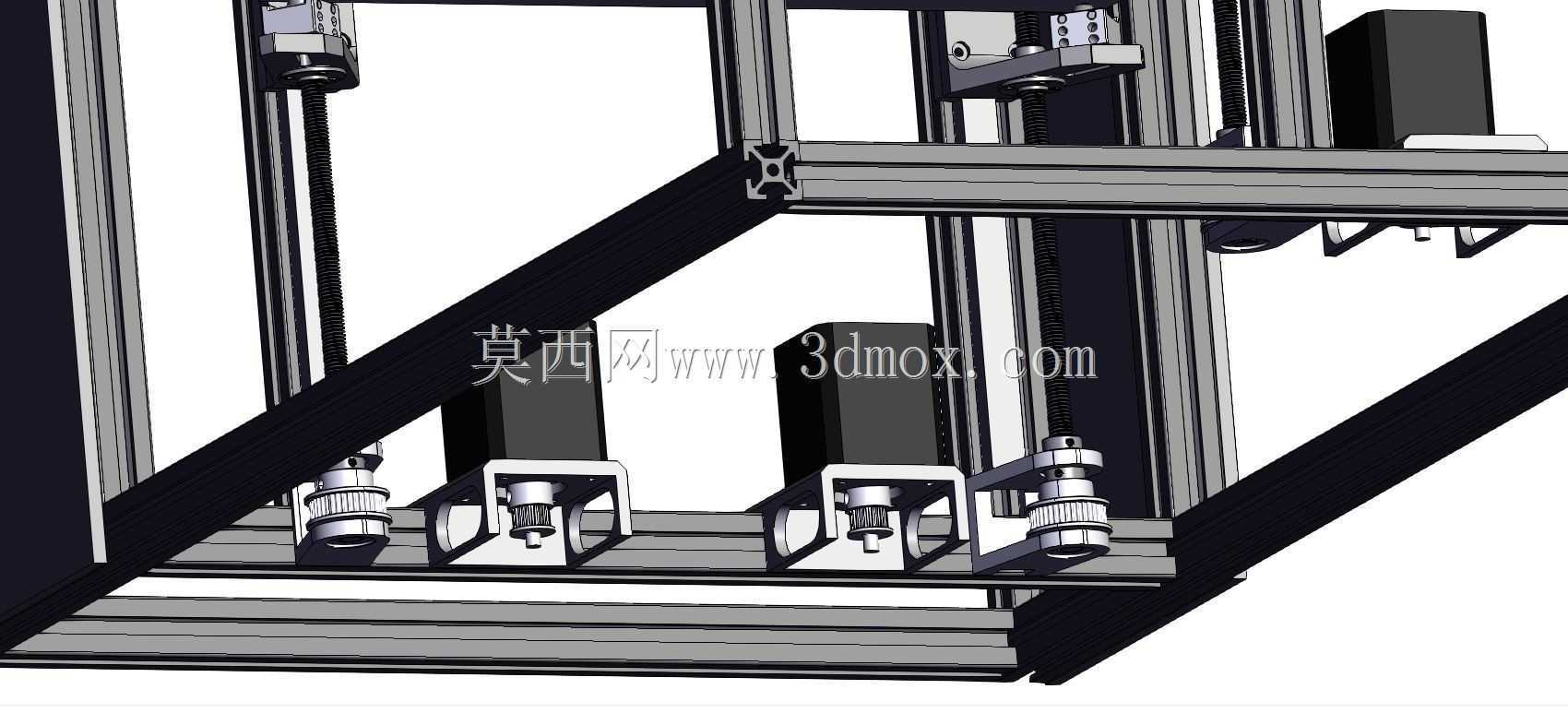

　　传动部分的设计上，两个驱动电机分别安装在框架后侧的两个对角位置，传动带按照CoreXY的标准绕法穿过所有带轮，隐形支架上的带轮都采用了带法兰的深沟球轴承，转动阻力小，长时间运行也不会出现松旷的问题，带轮的安装座预留了张紧调节的余量，不需要额外加装张紧器，只需要调整安装座的固定位置就能完成传动带的张紧度调节，日常维护的操作门槛很低。

　　实际使用中，这套框架的运动行程严格控制在200mmX轴、300mmY轴的范围内，Z轴的安装位预留了标准的丝杆安装空间，用户可以根据自己的需求选择不同长度的Z轴丝杆，适配不同的打印高度需求。框架底部的型材预留了脚轮或者调平脚的安装槽，不管是放在固定工作台面上使用，还是需要经常移动设备，都能找到对应的安装位置。另外，整个框架的走线空间都做了预留，电机线、限位开关线可以沿着型材的槽位布置，不会和运动部件产生干涉，避免设备运行过程中出现线缆被拉扯断裂的问题。

　　很多人在搭建CoreXY设备的时候最容易犯的错误就是框架垂直度不够，导致运动过程中出现卡顿、丢步的问题，这套结构的所有连接角件都采用了定位式设计，组装的时候只要把角件完全卡入型材槽位，锁紧螺丝之后就能自动保证两个方向型材的垂直度，不需要反复用角尺测量调整，对新手组装非常友好。隐形XY支架的另一个优势是传动带的运行路径完全在框架的内部空间里，不会被外部的工具、耗材剐蹭，传动带的张紧力一旦调整到位，很长时间都不需要重新维护，设备运行的稳定性会比外露带轮的结构高很多。

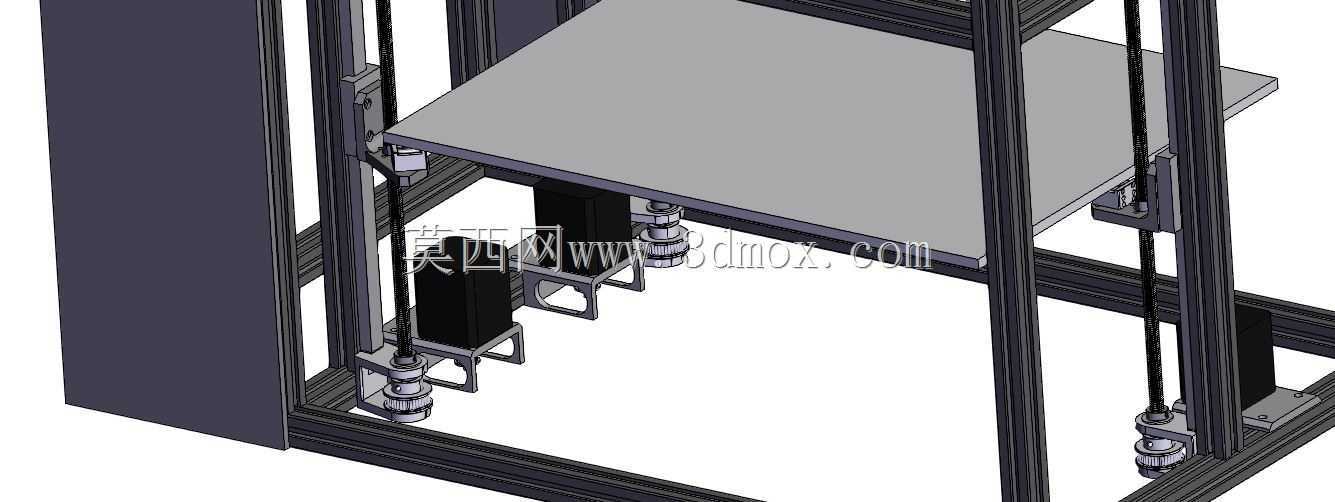

　　从结构强度来看，整个框架采用的铝型材壁厚足够支撑200x300幅面下的高速运动，即使把打印速度提升到每秒200毫米以上，框架也不会出现明显的共振，打印出来的零件表面质量不会因为机架振动受到影响。热床平台的安装位置做了下沉式设计，平台的上表面和框架的中层型材基本齐平，打印完成之后取件的时候，工具不会碰到框架的边缘，操作空间更充裕。
