Bondtech LGX配套Nema17煎饼步进电机结构

　　在桌面级FDM3D打印设备的挤出系统迭代过程中，近端挤出结构对驱动单元的扭矩输出、安装适配性、空间占用率一直有着极为严苛的要求，这款适配Bondtech LGX挤出机构的Nema17规格步进电机，正是针对双齿轮近端送料的负载特性做了对应结构匹配。从实际装机场景来看，这类电机主要承担耗材推送的动力输出职责，LGX挤出机构采用双齿轮咬合送料的结构，相比单齿轮挤出需要更大的保持扭矩来抵消耗材回退、高速送料时的阻力，同时还要控制自身轴向长度，避免挤出端整体重量过大造成打印头运动惯量超标，影响高速打印下的成型精度。

　　从结构设计思路上看，这款电机完全遵循Nema17标准安装孔位布局，安装面的四个固定孔呈42mm见方的标准排布，孔位公差控制在0.05mm以内，能够直接适配LGX挤出机的预装位，不需要额外加工转接板，减少装配累积误差。电机输出轴的直径、伸出长度也做了针对性匹配，刚好契合LGX挤出机驱动齿轮的安装深度，不会出现轴长过长干涉齿轮箱内部结构、或是轴长过短导致齿轮固定不牢打滑的问题。电机本体的轴向尺寸做了压缩设计，也就是行业内常说的“煎饼”薄型结构，相比标准长度的Nema17电机，整体厚度缩减近三分之一，在保证足够保持扭矩的前提下，尽可能降低挤出组件的整体重量，让打印头在XY轴高速往复运动时的惯性更小，启停阶段的冲击载荷更低，既能提升打印速度上限，也能减少同步带的长期负载损耗。

　　从实际功能特性来看，这款电机的绕组参数匹配了桌面级3D打印机常用的驱动电压区间，在24V供电工况下运行平稳，低速转动时的齿槽转矩控制在较低水平，不会因为低速卡顿造成送料不均匀，引发打印件表面出现层纹、填充不均等缺陷。电机的出线方向也做了优化，采用侧出式走线设计，不会和挤出机上的散热风道、自动调平传感器、耗材断料检测模块产生空间干涉，装配时走线可以顺着挤出机支架排布，避免运动过程中线材拖拽打印头，或是和机架其他部件产生剐蹭。

　　在安装边界的适配性上，电机的端面跳动、径向跳动公差都符合精密送料机构的装配要求，输出轴和安装基准面的垂直度控制在0.02mm以内，装配后驱动齿轮和从动齿轮的啮合间隙可以稳定控制在合理区间，既不会因为间隙过大出现送料丢步，也不会因为间隙过小造成齿轮磨损加快、运行噪音过大。电机外壳采用标准的冷轧钢喷塑工艺，具备足够的结构强度，安装时锁紧固定螺丝不会出现机壳变形的问题，同时表面的涂层可以抵御打印过程中产生的少量PLA、PETG耗材挥发物附着，长期使用不会出现锈蚀问题。

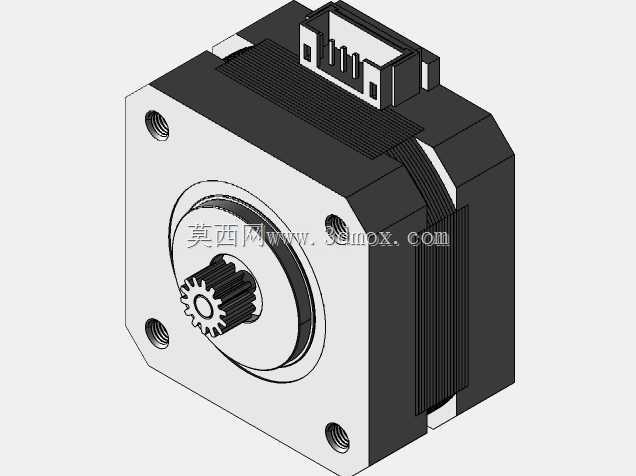

　　从设备实际用途的覆盖场景来看，这款电机除了适配Bondtech LGX原厂挤出机构之外，也可以用于其他对安装厚度有严格要求的近端挤出改装场景，比如部分近程挤出的三角洲3D打印机、小型桌面级五轴联动的送料机构、或是其他需要小体积大扭矩步进驱动的轻载自动化送料工位。在选型匹配时，只需要确认安装孔位、输出轴尺寸和扭矩参数符合需求，就可以直接替换原有驱动单元，不需要对设备结构做大规模改动。在三维建模过程中，这款模型完整还原了电机的所有装配特征，包括安装孔的沉头深度、输出轴的扁位结构、出线口的位置和尺寸、电机端盖的倒角细节，结构工程师在做挤出系统整体装配设计时，可以直接调取模型做干涉检查，不需要反复测绘实物尺寸，能够大幅缩短设计迭代周期，避免因为尺寸测绘误差造成装配时出现干涉、孔位不对中等问题。在做整机布线设计时，模型上预留的出线位也可以作为走线参考，提前规划线材的弯曲半径和固定位置，避免装机后出现线材弯折过度、长期运动后线材内部断线的问题。
