Nema17规格42型步进电机结构设计

　　做小型自动化设备结构选型的时候，Nema17规格的步进电机几乎是绕不开的基础执行元件，这类电机安装法兰边长42mm，属于混合式步进电机里应用覆盖面最广的规格之一，从桌面级3D打印机的运动轴驱动、小型雕刻机的进给传动，到桌面机械臂关节驱动、自动化设备上的小型送料机构、点胶机的位移平台驱动，甚至是小型智能门禁的锁舌驱动结构里，都能见到这类电机的身影。

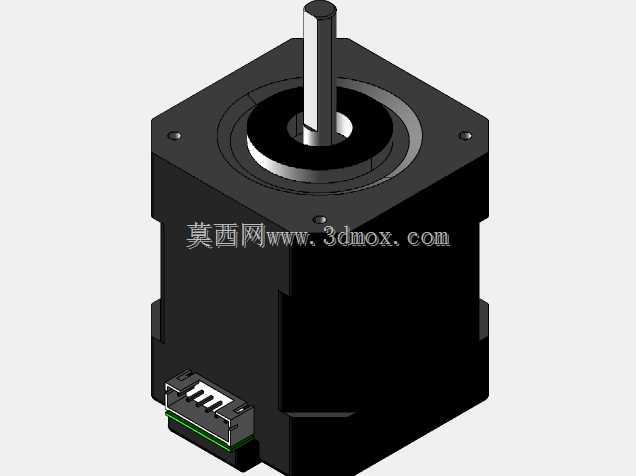

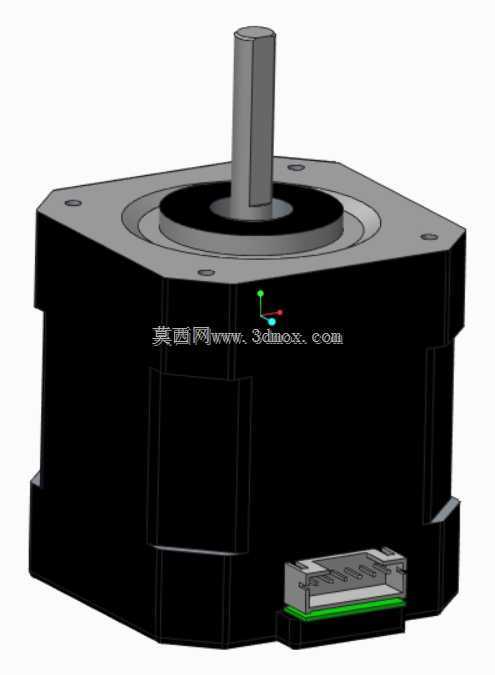

　　这次建模的这款Nema17步进电机，完全按照市面量产通用款的实际安装尺寸做结构还原，首先是安装边界部分，法兰端的四个安装孔位严格遵循Nema17的标准孔距，孔位中心距31mm，安装孔适配M3规格的紧固螺丝，输出轴的直径为5mm，轴端做了D型切边处理，切边平面到轴中心的距离为4.5mm，这个细节是很多新手建模容易忽略的点——实际装配时，同步轮、联轴器的锁紧螺丝正好顶在这个切边平面上，能彻底避免传动过程中轴和连接件打滑空转，输出轴的伸出长度为22mm，完全匹配市面上常规的42步进电机配套联轴器、同步轮的安装深度需求，不会出现轴伸过长干涉安装、或是轴伸过短连接件固定不牢的问题。

　　电机主体的机身长度为40mm，属于该规格下常规扭矩款的机身尺寸，机身外壳采用拉伸铝型材的结构做还原，外壳表面的散热筋做了简化但保留了实际的轮廓尺寸，方便设计人员在做整机结构排布的时候，准确预留电机的安装空间，不会出现外壳和周边结构件干涉的问题。电机尾部的出线端做了接插件的结构还原，接插件采用PH2.0规格的卧式贴片座，引脚间距2mm，一共4个引脚对应两相步进电机的两组线圈，接插件的安装位置突出机身底部3mm，在做设备布线设计的时候，可以准确预留出线的弯折空间，避免接插件和安装板挤压导致引脚脱焊。

　　从设计思路上来说，做这个模型的时候没有刻意做外观上的美化，所有结构尺寸都优先服务于装配选型的实际需求：比如法兰端的定位凸台，直径22mm、突出法兰面1.5mm，这个凸台是装配时的核心定位基准，实际安装时这个凸台会嵌入安装板的定位孔里，保证电机输出轴和传动机构的同轴度，避免因为安装偏心导致的轴承磨损、传动抖动问题；电机端盖的固定螺丝位置也完全按照实际产品的排布做还原，四个M2.5的内六角螺丝均匀分布在端盖四角，在做结构干涉检查的时候，可以准确判断周边零件会不会和螺丝头产生碰撞。

　　从功能特性上来说，这类两相四线的Nema17步进电机，步距角为1.8度，也就是整步模式下转一圈需要200个脉冲，搭配细分驱动器可以实现更小的进给分辨率，满足小型设备的精准定位需求，40mm机身长度的款型保持扭矩通常在0.4N·m左右，足够驱动大部分轻载的直线运动平台、旋转负载，而且因为安装尺寸完全标准化，设备迭代的时候可以直接替换同规格不同扭矩的电机，不需要重新修改安装板的结构设计。

　　建模的时候特意把电机的内部轮廓做了简化处理，但保留了定子、转子的核心装配关系，方便做运动仿真的时候可以准确设置转动副的位置，不会出现转动轴偏移的问题；输出轴和端盖之间的轴承位也做了准确的尺寸还原，轴承采用623ZZ规格的微型深沟球轴承，内径5mm、外径10mm、厚度4mm，在做整机寿命校核的时候，可以直接调取对应的轴承参数做磨损计算。

　　很多刚接触结构设计的工程师在选这类电机的时候，容易只看法兰尺寸忽略机身长度和轴伸细节，实际上同是Nema17规格的电机，机身长度从20mm到60mm不等，对应的扭矩参数差异很大，轴伸长度也有长轴、短轴、双出轴的不同区分，这个模型还原的是最通用的单出轴40mm机身款，也是市面上备货量最大、采购成本最低的规格，做常规小型设备设计的时候直接套用这个模型做装配，基本不会出现采购配件和设计尺寸不匹配的问题。另外电机底部的接插件方向也做了可调整的装配约束，实际应用中可以根据布线需求调整接插件的出线方向，模型里保留了这个转动自由度，方便设计人员根据设备的实际布线情况调整接插件角度，避免线材和周边结构刮蹭。

　　在做安装板设计的时候，除了要预留四个M3的安装过孔，还要注意法兰定位凸台的避让孔直径不能小于22.5mm，不然凸台没法嵌入定位孔，会导致电机安装歪斜；同时安装板和电机机身之间要预留至少2mm的间隙，一方面是给外壳的散热留出空间，另一方面是避免加工误差导致安装板顶住电机端盖，影响轴承的正常转动。这个模型里所有和安装相关的尺寸都做了公差适配的还原，比如安装孔的直径做了3.2mm的过孔设计，适配M3螺丝的装配公差，定位凸台的尺寸做了h7的公差配合还原，在工程图导出的时候可以直接标注对应的公差要求，不需要再重新核对尺寸。
