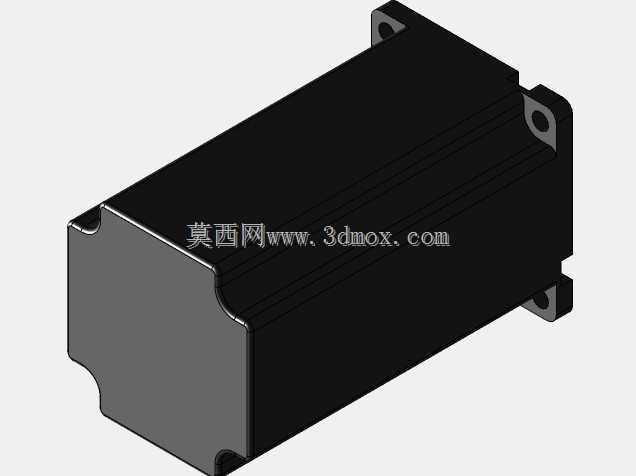

NEMA23规格57法兰步进电机结构模型

　　这款NEMA23规格的步进电机三维结构，是自动化设备传动选型中最常用的执行元件模型，建模时完全还原了实物的安装边界与外形特征，能直接用于设备整体装配的干涉校验、安装位预留设计。从实际应用场景来看，这类57机座的步进电机覆盖了非常多的工业场景：小型皮带输送机的辊筒驱动、点胶机的XYZ轴位移传动、3D打印机的挤出与进给机构、小型数控雕刻机的主轴进给、包装设备的送料拉膜机构、自动化分拣线的拨料机构，甚至很多非标工装的工位切换驱动，都会选用这个规格的电机，它的输出扭矩区间刚好适配中小负载的精密位移需求，既不会像42机座电机那样在稍大负载下出现丢步，也不会像86机座电机那样占用过多安装空间、增加设备整体重量。

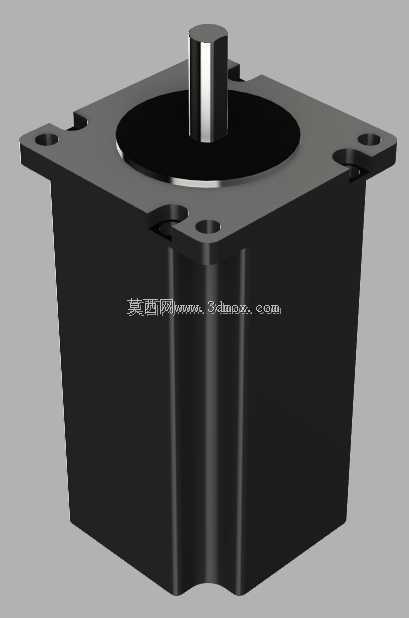

　　从功能特性来看，这个模型还原的两相混合式步进电机，具备开环控制下的精准步距角特性，搭配对应的驱动器可以实现整步、半步、细分驱动，在低速运行时能输出足够的保持扭矩，不需要额外的减速机构就能直接驱动丝杠、同步轮等传动件，大幅简化设备的传动链设计。建模过程中特意还原了电机本体的方形安装法兰结构，四个安装孔的位置度、中心输出轴的轴径与伸出长度、电机本体的机身长度都严格按照实物尺寸绘制，设计师在做设备布局时，可以直接调用这个模型完成安装板的孔位设计、电机与传动件的对接尺寸校验，不需要再反复核对二维样本的尺寸参数，能有效减少设计阶段的尺寸错漏。

　　设计思路上，这个模型没有做过度的内部结构简化，既保留了电机外壳的散热筋结构特征——这部分结构在做设备紧凑布局时，需要预留足够的散热间隙，避免电机长时间运行时热量堆积影响寿命；也还原了输出轴的D型切面特征，这部分是和联轴器、同步轮配合的关键结构，设计时可以直接在装配环境下匹配对应的传动连接件，校验配合公差。另外模型也还原了电机尾部的出线端位置，设计师在做布线设计时，可以提前规划线缆的走向与固定位置，避免装配时出现线缆和周边结构件干涉的问题。

　　从安装边界来看，这款电机的方形法兰边长为57mm，对应NEMA23的安装标准，四个安装孔的中心距为47.1mm，适配M4或者M5的安装螺丝，输出轴轴径为8mm，D型切面的尺寸、轴伸长度都符合行业通用标准，机身长度100mm对应的是该规格下高扭矩版本的尺寸，能满足2.5N·m左右的输出扭矩需求。在做设备设计时，除了预留电机本身的安装空间，还需要注意在电机输出轴侧预留联轴器或者同步轮的安装空间，尾部预留出线的弯折半径，同时电机周边不要紧贴其他发热部件，保证空气流通的散热空间。很多新手设计师在选型时容易忽略电机的机身长度差异，同样是57法兰的步进电机，机身长度从41mm到115mm不等，对应的输出扭矩差距很大，这个100mm长度的模型对应的是中高扭矩版本，适合负载稍大、运行速度不高的传动场景，如果是高速轻载的场景，可以选用更短机身的同法兰规格电机，减少设备的转动惯量。

　　另外在实际装配中，这类步进电机的安装面需要保证平面度，避免安装时电机本体出现形变，导致内部定子转子摩擦，影响运行精度和寿命，模型里还原的安装法兰端面是基准面，设计师在做安装板设计时，对应的安装面也需要标注对应的平面度要求，同时安装孔的位置公差要控制在合理范围内，避免强行锁附螺丝导致电机壳体受力变形。输出轴和传动件的配合需要选用合适公差的联轴器，既不能过盈量太大导致装配时敲坏电机内部轴承，也不能间隙太大出现传动回程，影响定位精度。这个三维模型可以直接用于装配干涉检查、运动仿真，在做设备的运动模拟时，可以直接给电机输出轴设置对应的旋转参数，模拟整个传动链的运行状态，提前发现机构运行中可能出现的碰撞、干涉问题，减少实物加工装配后的整改成本。
