带弹簧预紧结构的T8防反弹梯形丝杆螺母

　　在桌面级3D打印机Z轴传动、小型数控雕刻机升降平台、轻载自动化滑台的垂直传动场景中，T8梯形丝杆的回程间隙与断电反弹问题一直是影响传动精度的核心痛点，普通一体式黄铜螺母在长期往复运行后，螺纹副磨损会产生轴向窜动，垂直布置的丝杆在负载自重作用下，停机时极易出现滑台下坠、位置偏移的问题，直接影响加工件的层厚精度、定位重复度，甚至会导致打印件层纹错位、雕刻深度偏差等不良后果。这款带弹簧加载结构的防反弹螺母，正是针对这类轻载垂直传动场景的痛点做的结构优化，区别于传统的双螺母消隙结构，它采用一体式法兰基座搭配浮动螺母环的设计，将压缩弹簧嵌套在两个螺母段之间，通过弹簧的持续轴向推力，让两段螺母的螺纹牙型分别紧贴丝杆螺纹的上下两个侧面，

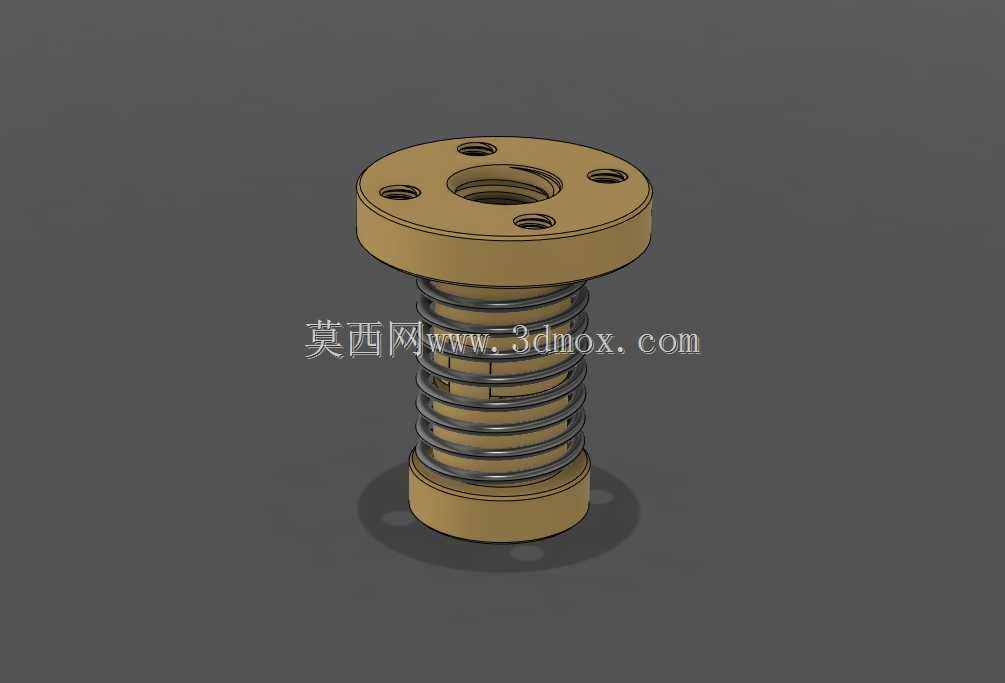

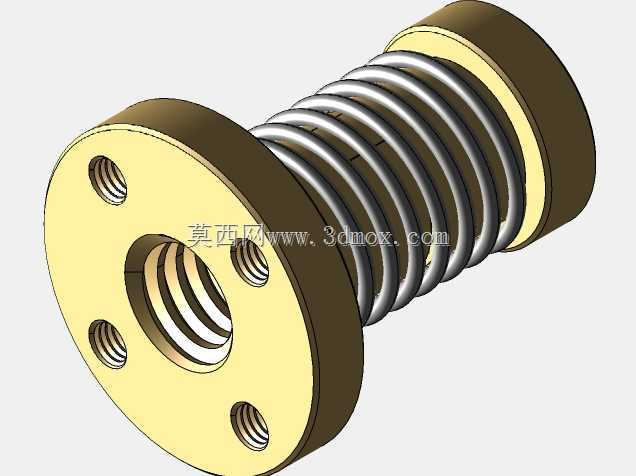

　　全程消除螺纹配合的反向间隙，同时在停机状态下，弹簧的预紧力可以提供足够的轴向阻尼，抵消负载自重带来的反向扭矩，避免滑台因为丝杆自锁不足出现下坠反弹的问题。从结构设计逻辑来看，顶部的法兰盘采用圆形三孔安装布局，安装孔位围绕中心螺纹孔均匀分布，适配市面上绝大多数标准T8丝杆座的安装孔距，法兰盘的厚度经过校核，既保证安装时的压紧强度，又不会过度占用Z轴方向的安装空间，法兰下方的固定段与法兰为一体式加工，保证与安装座的同轴度，避免安装偏斜带来的丝杆卡滞、磨损加剧问题。中间的浮动螺母段可以沿着轴向做小范围的滑移，弹簧的预紧力被设计在一个合理区间：既能够完全消除螺纹副的配合间隙，又不会因为预紧力过大导致丝杆转动阻力过高，

　　避免驱动电机负载过大出现丢步、发热的问题。底部的限位端盖对弹簧和浮动螺母做轴向限位，防止运行过程中零件脱出，整个螺母的主体采用自润滑黄铜材质加工，本身具备良好的耐磨性能，不需要额外添加润滑脂就能长期稳定运行，适配T8导程为2mm、4mm、8mm的常规梯形丝杆，应用时不需要对原有设备的安装结构做大幅修改，直接替换原有普通螺母就能实现消隙防反弹的效果。在实际安装边界上，这款螺母的外径控制在标准T8螺母的兼容尺寸范围内，法兰直径与常规消隙螺母一致，弹簧段的外径略小于法兰直径，不会和周边的丝杆固定座、滑台型材发生干涉，轴向总长度比普通T8螺母略长，但预留的安装余量可以适配绝大多数现有设备的Z轴空间，不需要额外调整滑台的行程限位位置。

　　在实际运行过程中，弹簧的预紧力会随着螺纹的磨损自动补偿，不需要用户定期调整螺母的消隙间隙，相比传统的双螺母顶丝消隙结构，省去了定期维护调整的步骤，长期运行的精度保持性更好。针对顶部带M3螺纹的版本，还可以额外加装位置触发挡片，配合限位开关实现原点位置的精准触发，不需要额外在滑台上设计挡片安装位，进一步简化设备的结构设计。这类螺母的应用场景并不局限于3D打印机，在小型桌面数控铣床的Z轴、实验室自动取样设备的升降机构、小型视觉检测设备的调焦平台等轻载垂直传动场景中，都能发挥稳定的传动效果，尤其是在需要频繁换向、对反向定位精度有要求的往复传动机构中，弹簧预紧的结构可以有效抵消换向时的间隙冲击，让传动过程更平稳，减少机构运行的异响与振动。设计过程中对弹簧的刚度做了多轮验证，刚度过高会导致传动扭矩过大，适配42型步进电机时容易出现高速运行丢步，刚度过低则无法完全消除间隙，也不能提供足够的防反弹阻尼，最终选定的弹簧参数可以在0-5kg的轴向负载范围内保持稳定的消隙效果，完全覆盖桌面级轻载传动设备的负载需求。螺母的所有锐边都做了倒角处理，安装时不会划伤操作人员，也不会因为应力集中导致法兰部位开裂，内螺纹的加工精度符合梯形螺纹的7级公差要求，和标准T8丝杆的配合顺畅，没有卡滞、松紧不均的问题。
