E3D-V6型3D打印挤出热端结构

　　在桌面级FDM熔融沉积成型3D打印设备的核心功能部件中，挤出热端是直接决定耗材熔融质量、出丝稳定性与打印成型精度的关键单元，这款E3D-V6结构热端是目前桌面级设备改装、DIY组装场景中应用覆盖面极广的成熟构型。从实际设备适配场景来看，该热端可兼容绝大多数采用鲍登挤出、近程直连挤出架构的桌面级FDM设备，不管是个人DIY组装的开源机型，还是小批量生产的商用桌面3D打印机，只要安装位尺寸匹配，都可以通过替换原有热端实现打印兼容性升级，尤其适配PLA、ABS、PETG、TPU等多种常见熔融沉积耗材的加工需求。

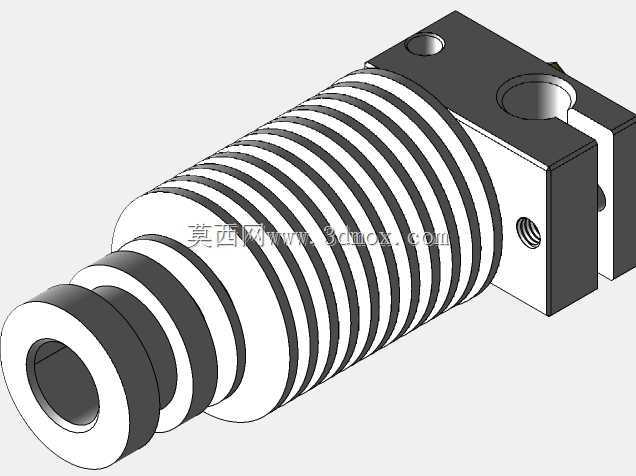

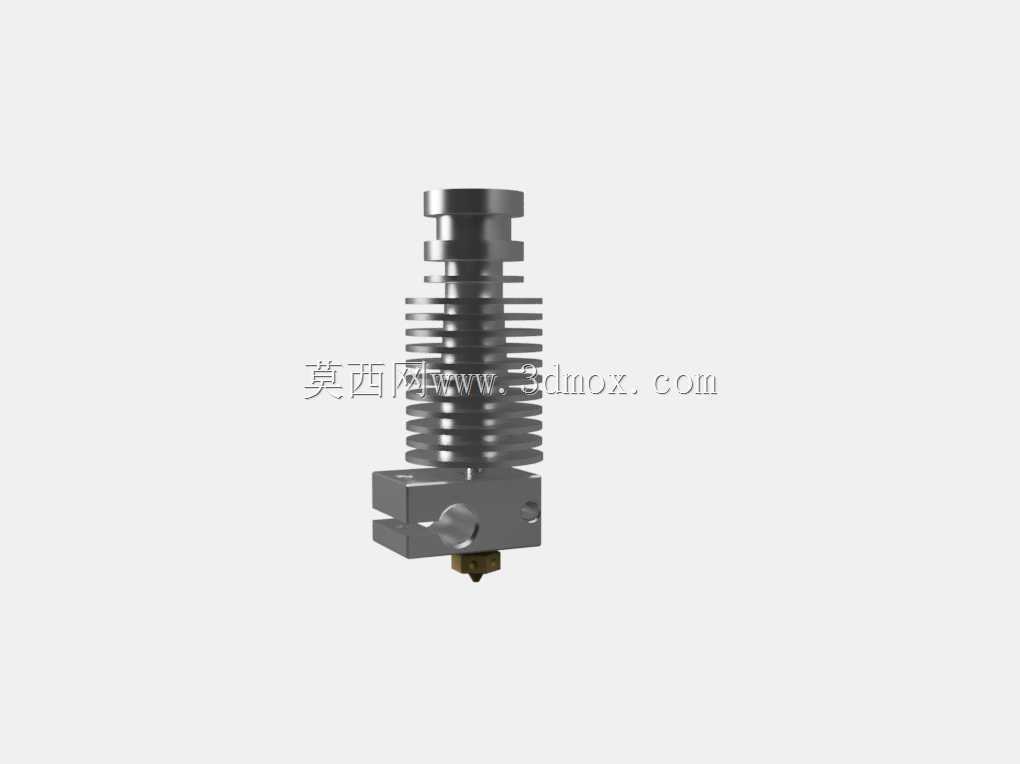

　　从功能结构设计来看，该热端采用分段式功能分区设计，上部为多鳍片一体散热段，采用铝合金材质加工，密集的环形散热鳍片大幅提升与空气的接触面积，配合散热风扇可快速将上部热量导出，避免热量沿喉管向上传导造成耗材提前软化膨胀，引发堵料、断丝等常见打印故障；中部为喉管连接段，内置低导热系数的内衬结构，进一步阻断热传导路径，保证散热段与加热段之间形成清晰的温度分界，也就是行业内常说的熔融区与固态耗材区的明确边界，确保耗材在进入加热块之前始终保持固态形态，稳定传递挤出轮的推送力；下部为加热熔融段，集成加热块、热敏电阻安装位与标准喷嘴接口，加热块采用导热均匀的金属材质加工，可快速将加热棒产生的热量均匀传递到喷嘴位置，让流经喷嘴内腔的耗材充分均匀熔融，避免出现熔融不完全导致的出丝不均、层间粘接不牢等问题。

　　从安装边界与尺寸适配角度来看，该热端上部散热段采用标准圆柱构型，外径尺寸适配市面上绝大多数通用型热端固定座、E3D专用夹具的安装孔径，无需额外定制转接件即可完成固定；加热块侧面预留标准的加热棒、热敏电阻安装孔位，孔位尺寸匹配行业通用的6mm直径加热棒、3mm直径热敏电阻，电气接线端可直接对接绝大多数3D打印机主板的加热与温度检测接口，无需修改固件参数即可快速完成调试；喷嘴采用通用的M6螺纹接口，可根据打印需求更换0.2mm、0.4mm、0.6mm、0.8mm等不同内径的喷嘴，适配不同层厚、不同打印速度的加工需求，比如0.4mm内径喷嘴是日常打印最常用的规格，可兼顾打印精度与打印效率，适配绝大多数通用模型的制作需求。

　　在实际使用过程中，该热端的结构设计充分考虑了日常维护的便捷性，散热段、喉管、加热块、喷嘴之间采用标准螺纹连接，当出现喷嘴堵头、喉管耗材残留等问题时，可快速拆解清理，无需整体更换部件；散热鳍片的环形结构无清洁死角，日常使用中积累的灰尘、耗材碎屑可轻松擦拭清理，不会因为积灰影响散热效率。从结构设计的合理性来看，该构型经过多年行业实际应用验证，热传导路径设计经过多轮优化，既保证了加热段的温度稳定性，又有效避免了热量上窜导致的堵料问题，相比早期的一体化热端结构，可维护性与打印稳定性都有明显提升，不管是3D打印设备的原厂配套，还是老旧设备的性能升级，该结构热端都能提供稳定可靠的熔融挤出表现。在进行三维建模时，该结构的各段同轴度、螺纹配合尺寸、安装孔位的位置度都需要严格控制，才能保证实际加工装配后各部件连接紧密，不会出现漏料、温度检测偏差等问题，比如喉管与加热块、散热段的螺纹配合需要保证同轴度，避免耗材输送路径出现台阶导致送丝阻力增大；喷嘴与加热块的贴合面需要保证平面度，确保热量传递均匀，避免出现局部温度不足导致的出丝不畅问题。
