BTT智能灯丝检测传感装置结构设计

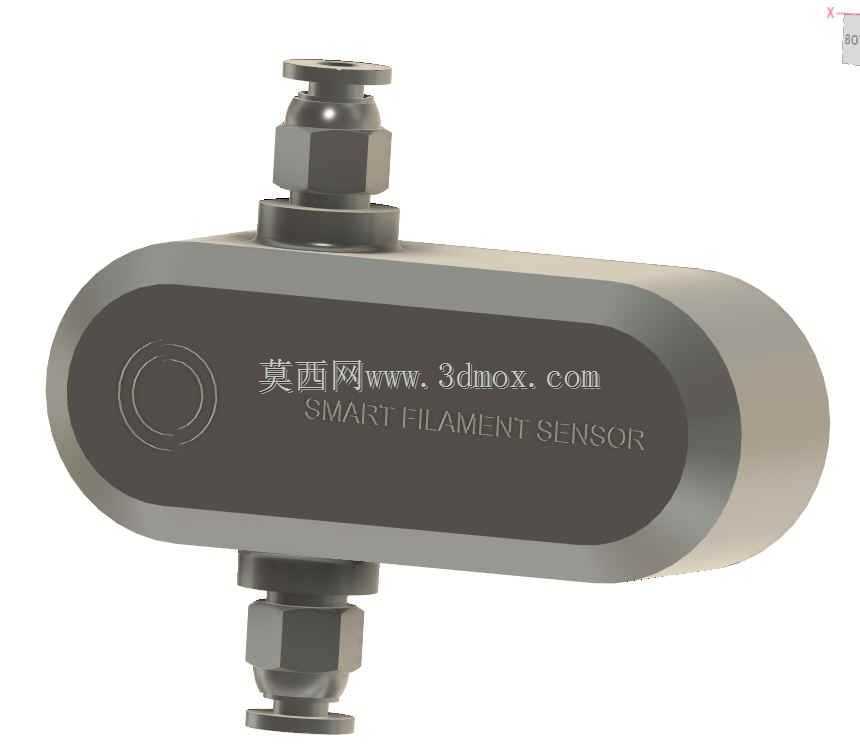

　　在FDM熔融沉积成型3D打印的实际生产场景中，耗材供给的稳定性直接决定了打印件的成型质量与生产效率，不少车间批量打印作业时，曾出现过耗材耗尽、耗材卡滞、断丝未被及时发现的情况，轻则导致打印件缺层报废，重则造成喷头空走剐蹭成型平台、长时间空加热引发设备安全隐患，这类耗材供给异常的监测需求，推动了灯丝传感类配件的迭代优化，本次涉及的智能灯丝传感装置，就是针对这类现场痛点设计的配套检测部件。从实际安装适配的角度看，该装置采用长条形椭圆柱主体结构，主体两端预留了快插式气动接头安装位，上下布置的接头可直接适配市面上主流的1.75mm、2.85mm直径打印耗材通路，耗材可从上端接头穿入装置内部检测腔，再从下端接头穿出接入挤出机进料端，

　　整体安装时不需要对原有打印机的进料路径做大幅改造，只需要在挤出机上方的耗材路径上预留出长度约75mm、宽度约25mm、厚度约18mm的安装空间即可，装置侧面预留的两个固定孔位可配合M3螺丝直接固定在打印机型材框架上，安装边界清晰，不会和周边的挤出机散热件、走线槽、XY轴运动部件产生运动干涉。从功能实现的设计思路来看，该装置没有采用传统的机械微动开关触发结构，而是集成了非接触式的耗材运动检测模块，当耗材在装置内部正常送进时，检测模块会持续捕捉耗材的位移信号，一旦出现耗材断丝、耗材耗尽停止送进、耗材卡滞不动的情况，装置会在极短时间内输出触发信号给打印机主控板，触发暂停打印、蜂鸣报警的动作，提醒操作人员及时处理耗材异常，

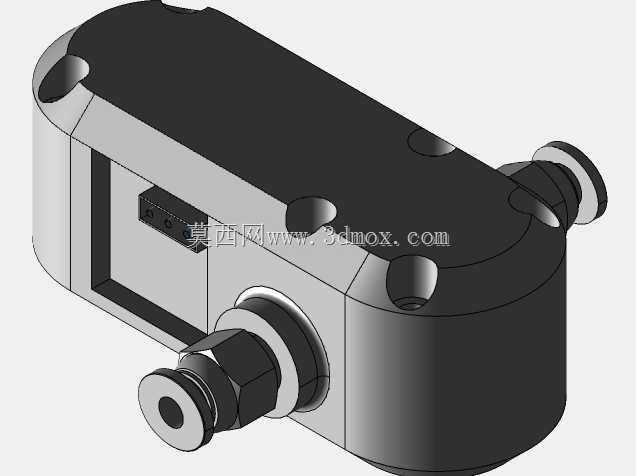

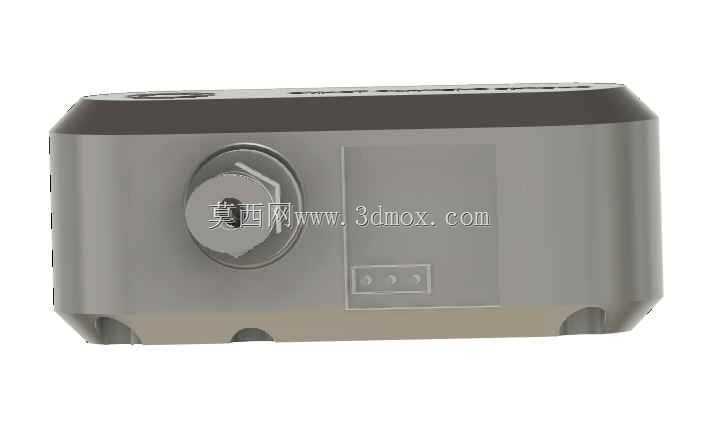

　　相比传统的机械弹片式检测结构，这种非接触检测的设计不会对耗材送进产生额外的阻尼阻力，也不会因为长期摩擦出现弹片疲劳、接触不良的问题，检测可靠性更高。装置的主体外壳做了圆角过渡处理，没有尖锐的棱角，既可以避免安装调试时划伤操作人员，也能减少打印车间内的PLA、ABS耗材碎屑在边角处的堆积，日常维护时只需要用毛刷轻扫表面即可清理积屑。内部检测腔的走线做了隐藏式设计，所有信号线路都从壳体侧面的出线槽引出，可顺着打印机原有线束捆扎固定，不会出现线材悬垂被运动部件剐蹭的问题。从实际工况适配的角度考虑，该装置的快插接头采用了和气动接头一致的弹性卡簧结构，穿入耗材时不需要额外工具，只需要将耗材剪平端头直接插入即可，

　　拔出耗材时只需要按下接头端面的弹性压圈就能顺利抽出，日常更换耗材的操作逻辑和现有3D打印机的进料操作完全一致，不需要操作人员额外学习操作流程。装置的检测阈值做了适配性优化，不会因为正常打印时的回抽动作误触发暂停，只有当耗材真正停止运动超过设定时长才会输出报警信号，既保证了异常检测的灵敏度，也避免了误报警打断正常打印流程。在不同类型3D打印机的适配场景中，不管是桌面级的入门打印机，还是工业级的大尺寸FDM打印设备，只要是采用远程送料或者近程送料的耗材供给结构，都可以加装该传感装置，尤其是在长时间无人值守的批量打印场景下，该装置的存在可以大幅降低耗材异常导致的打印报废率，减少操作人员的巡线频次。从结构建模的细节来看，装置的上下接头安装位做了同轴度公差约束，保证耗材穿入后可以顺畅通过内部检测腔，不会出现偏磨卡料的问题，壳体的合模面做了止口设计，上下盖装配后不会出现错位缝隙，可阻挡车间内的粉尘、耗材碎屑进入内部影响检测元件的正常工作，整体结构没有多余的装饰性特征，所有结构设计都围绕功能实现、安装便捷、维护简单的核心需求展开，没有冗余的结构件，整体重量控制在合理范围内，安装在打印机框架上不会增加运动轴的负载，也不会因为设备运行的振动出现松脱移位的问题。
