熔融沉积型3D打印机MK8挤出热端结构

　　作为桌面级FDM 3D打印设备的核心执行部件，MK8热端直接决定了耗材熔融效率、出丝稳定性与最终打印成型精度，是入门级到进阶级桌面3D打印机应用最广泛的挤出端结构方案，常见于各类DIY组装机型、千元级商用桌面机型的挤出系统配置中，适配PLA、ABS、PETG等多种主流热塑性打印耗材，承担耗材输送、熔融塑化、精准出丝的核心功能。

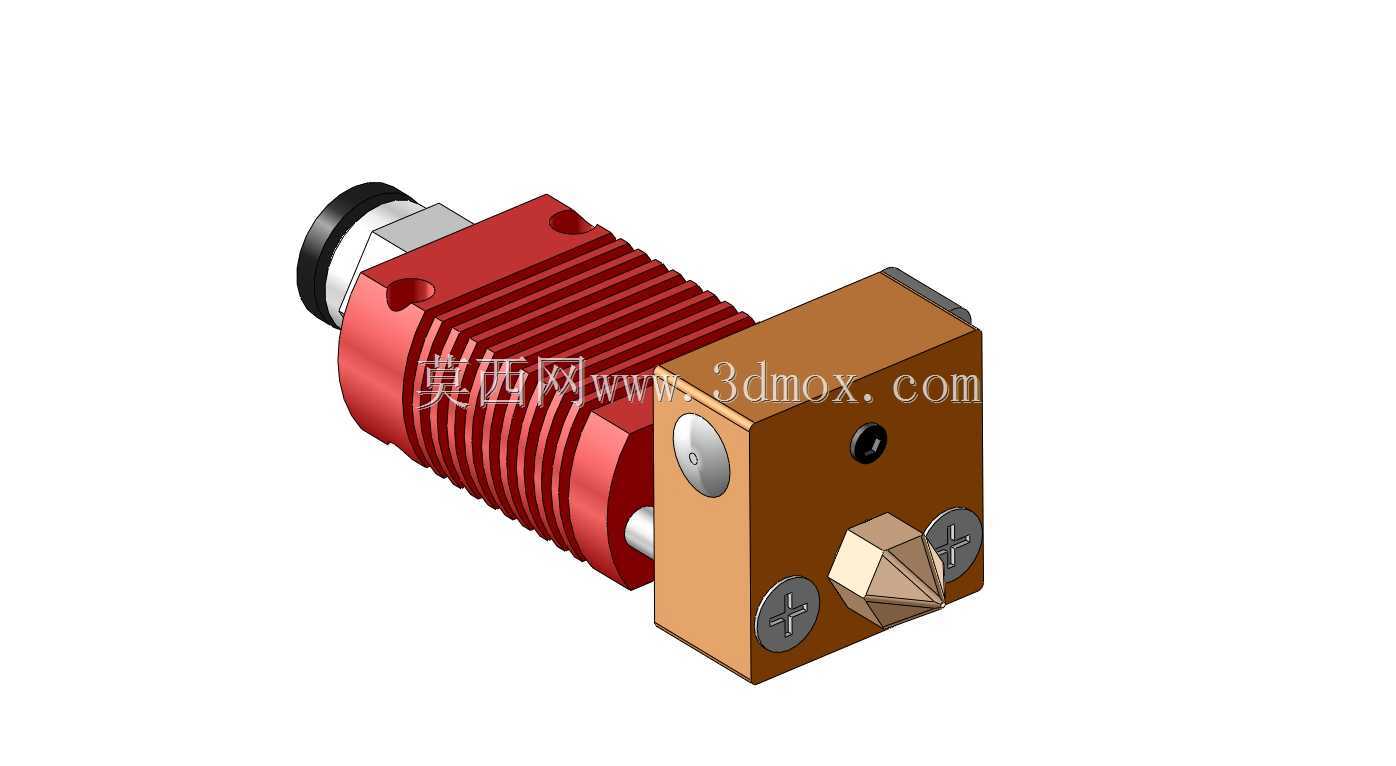

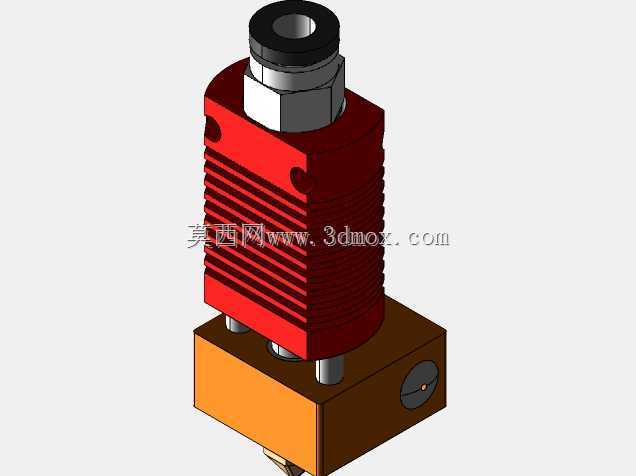

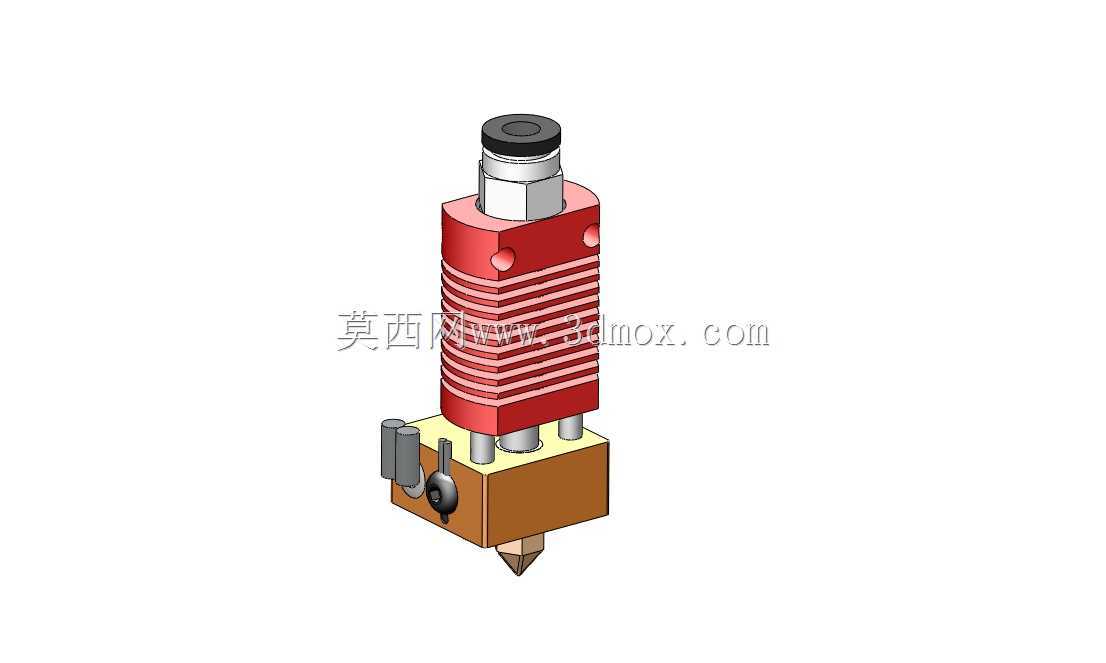

　　从结构设计逻辑来看，该热端采用分体式模块化布局，自上而下分为散热段、隔热段、加热熔融段与喷嘴出料段四个功能区，各段通过螺纹连接与定位销实现精准装配，兼顾拆装维护便利性与结构同轴度要求。顶部的散热段采用带环形散热鳍片的铝合金结构，增大与空气的接触面积，配合散热风扇可快速带走上传的热量，避免耗材在散热段提前软化膨胀造成堵料，散热段顶部设置标准气动快插接头接口，可直接连接4mm外径的PTFE送料管，实现远端送料机型的耗材导入，也可适配近端挤出的直接送料安装方式。散热段与加热块之间设置不锈钢隔热喉管，利用不锈钢较低的导热系数阻隔加热块的热量向散热段传递，喉管内部穿入PTFE内衬管，降低耗材输送的摩擦阻力，同时避免耗材在高温下与金属喉管粘连造成送料不畅。

　　加热熔融段采用方形铝合金加热块，内部预置加热棒与热敏电阻安装孔，可快速将温度提升至耗材熔融所需的工作区间，铝合金材质的高导热性可保证加热块整体温度均匀，避免局部温度偏差造成的耗材熔融不均，加热块侧面设置紧固螺丝孔，用于固定喉管与喷嘴，保证三者的同轴度，避免耗材输送路径出现台阶造成堵料。底部的喷嘴采用黄铜材质加工，内孔根据打印需求可选择0.2mm到0.8mm等不同规格，喷嘴外锥面采用标准60度锥角，可保证出料顺畅同时减少打印过程中的拉丝挂料问题，喷嘴与加热块之间通过细牙螺纹连接，拧紧后端面与加热块紧密贴合，保证热量高效传递到喷嘴尖端，避免喷嘴温度不足造成的出丝不畅。

　　从安装边界与适配尺寸来看，该热端整体安装高度控制在合理区间，散热段外径适配标准30mm散热风扇安装位，加热块的方形结构可直接适配市面上通用的MK8热端固定支架，安装孔位间距符合主流开源3D打印机的安装标准，无需额外修改支架即可直接替换原有热端。热端的进料路径全程保持同轴，喉管、加热块、喷嘴的内孔直径保持一致，耗材在输送过程中无变径台阶，可有效降低送料阻力，减少回料过程中的耗材残留。在实际使用场景中，该热端可稳定支持最高260摄氏度的工作温度，适配常规PLA打印时190-210摄氏度的工作区间，打印ABS时可稳定维持230-250摄氏度的温度，配合合适的散热风扇可实现最高120mm/s的打印速度下的稳定出丝，满足日常模型打印、功能件制作的需求。

　　设计过程中充分考虑了日常维护的便利性，各连接部位均采用标准螺纹规格，喷嘴、喉管等易损件可单独更换，无需整体更换热端，降低后期使用成本。加热块与散热段的分体设计，也可根据使用需求更换不同功率的加热棒、不同精度的热敏电阻，适配不同的控制板与打印场景。在结构细节上，加热块的边角做了倒角处理，避免安装过程中划伤线路或操作人员，散热鳍片的间距经过优化，既保证散热面积又避免鳍片过密造成的风阻过大，保证散热气流可顺利穿过鳍片带走热量。热端整体的重量控制在较低水平，适配近端挤出安装时不会给X轴运动机构带来过大负载，保证运动过程中的定位精度，减少高速打印时的振动振纹。
