法兰安装式万向滚珠脚轮结构设计

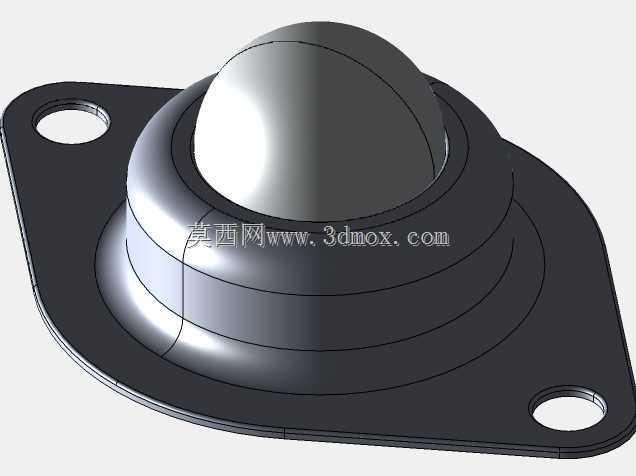

　　这类带菱形法兰安装座的万向滚珠脚轮，在轻工输送线、工装板移载、非标自动化工位上的应用非常普遍，和普通定向、万向脚轮不同，它的核心功能是实现承载面内任意方向的水平滑移，不需要转向支架结构，靠内部主钢珠的多向滚动完成物料的平移、转向、对位动作，很多时候会成阵列排布在工作台面、输送线过渡段、装配工位台面上，替代滑动摩擦支撑，大幅降低物料推移的阻力。

　　从结构设计逻辑来看，主体承载钢珠嵌在碗状的球座内，球座内部排布有一圈小直径的支撑钢珠，把主钢珠和外壳之间的滑动摩擦转化为滚动摩擦，保证主钢珠在承受垂直载荷的时候，依然可以顺畅地向任意方向转动，不会出现卡滞、偏载磨损的问题。外部的安装法兰采用菱形双耳结构，两个安装孔分布在球体中心的对称两侧，这种设计相比圆形法兰更节省安装空间，在窄幅的型材架、工装板边缘也能完成固定，安装时不需要在台面上开过大的避让孔，只需要预留球体下部的下沉空间即可，安装孔的位置公差要求不高，现场装配时的容错性较好。

　　实际选型应用的时候，首先要确认安装边界：法兰的两个安装耳的外缘间距、安装孔中心距要匹配安装面的预留位置，主钢珠的顶端高出法兰安装面的高度，要和输送线的其他支撑面高度齐平，避免出现物料经过时卡绊、颠簸的问题；球体下沉的深度要提前在安装台面上预留沉孔，保证法兰底面可以完全贴合安装面，不会出现悬空受力导致法兰变形的情况。承载能力方面，这类结构的载荷直接通过主钢珠传递到内部球座，再分散到法兰安装面，所以安装面的平面度会直接影响脚轮的实际承载效果，如果安装面凹凸不平，会导致球座偏斜，主钢珠转动受阻，长期使用还会出现内部支撑钢珠碎裂、主钢珠磨损起坑的问题。

　　在不同的应用场景下，这类脚轮的适配性也有区别：在普通的工装板移载场景下，常规的碳钢钢珠搭配冲压外壳的结构就可以满足使用需求，推移阻力小，成本较低；如果是在食品加工、洁净车间场景，会采用不锈钢材质的球体和外壳，避免锈蚀污染接触面；如果是重型物料的移载工位，会加大主钢珠直径，增加内部支撑钢珠的数量，提升整体额定载荷，同时法兰的厚度也会相应增加，避免重载下法兰变形。

　　设计建模的时候，要重点关注几个配合尺寸：主钢珠和内部球座的包角角度，包角过小会导致钢珠容易脱出，承载能力不足，包角过大则会增加钢珠转动的阻力，甚至出现摩擦卡死的情况，常规设计里包角会控制在钢珠直径的略小于半球位置，既保证钢珠不会从安装面脱出，又能预留足够的滚动间隙。内部支撑钢珠的排布要均匀贴合主钢珠的球面，每个小钢珠的直径公差要控制在很小的范围内，避免出现个别钢珠不受力、载荷集中在少数钢珠上的情况，影响整体使用寿命。法兰上的安装孔一般设计为通孔或者沉孔，适配不同规格的安装螺栓，安装孔的边缘要做倒角处理，避免螺栓拧紧时应力集中导致法兰开裂。另外，主钢珠的顶端突出法兰面的高度要控制在合理范围，突出量过小会导致物料接触不到钢珠，起不到减阻作用，突出量过大则会导致物料放置不稳，容易出现晃动偏移的问题。

　　在实际生产线的布局里，这类万向滚珠脚轮经常和无动力滚筒配合使用，布置在滚筒线的转角、分岔、平移工位，当物料需要横向移出输送线的时候，滚珠面可以支撑物料完成90度转向推移，不需要额外设置顶升移载机构，大幅简化线体结构，降低设备成本。在人工装配工位上，把这类滚珠排布在工作台面上，工人可以轻松推移较重的工件完成不同面的装配作业，不需要搬抬工件，降低劳动强度，同时也避免工件和台面滑动摩擦刮伤工件表面。需要注意的是，这类万向滚珠脚轮只适合水平方向的滑移承载，不适合作为行走轮使用，因为它没有垂直方向的缓冲结构，也没有行走轮的轮面支撑，在倾斜面或者有冲击载荷的场景下使用，很容易出现钢珠脱出、壳体破裂的问题。日常维护中，只需要定期清理钢珠缝隙里的杂物、铁屑，避免硬物卡入钢珠和球座的间隙导致转动卡滞，不需要额外添加过多润滑脂，过多的润滑脂会粘附灰尘，反而加剧磨损。
