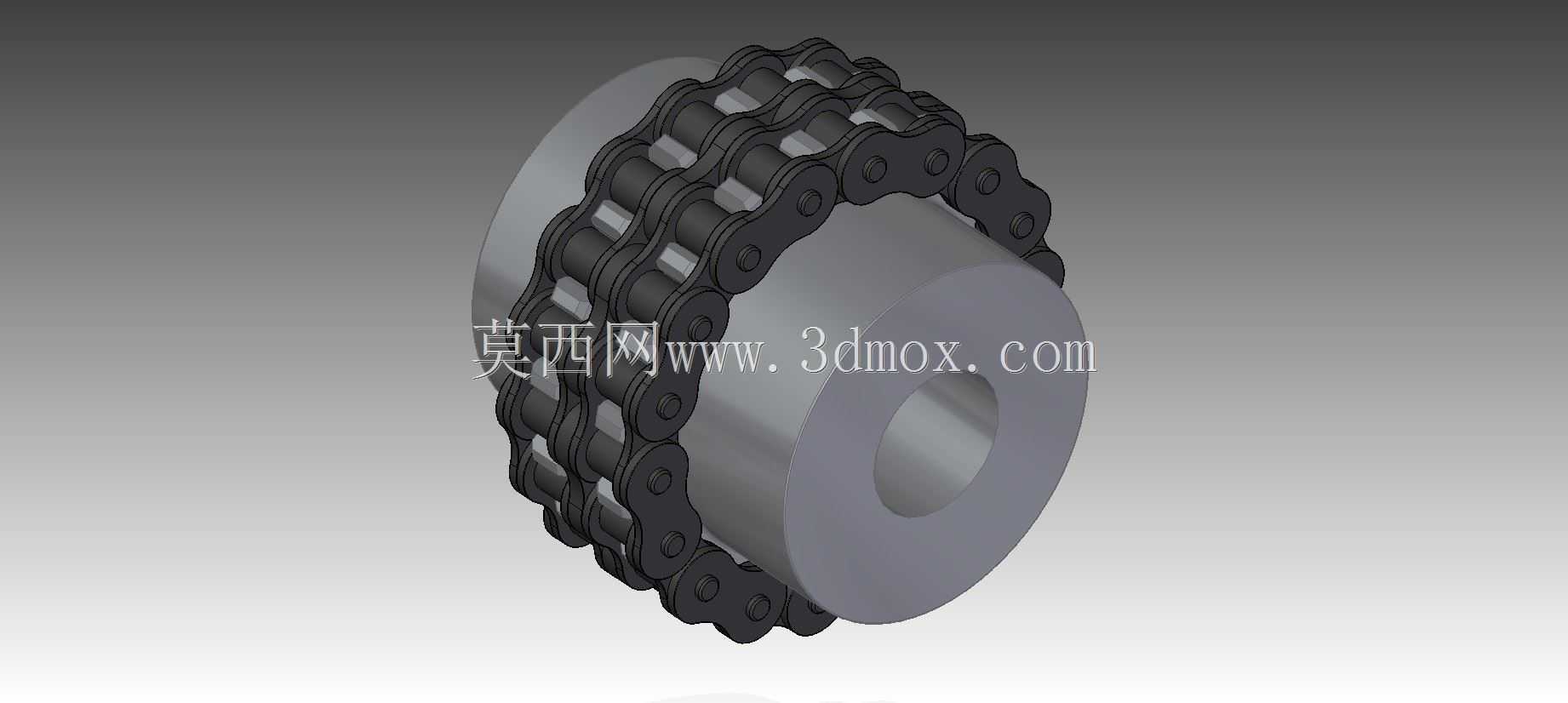

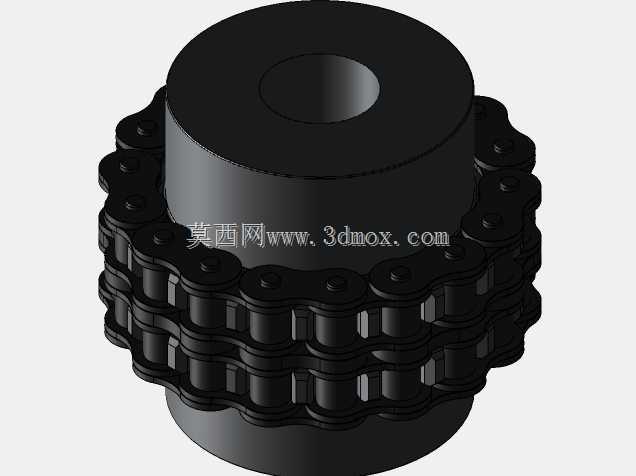

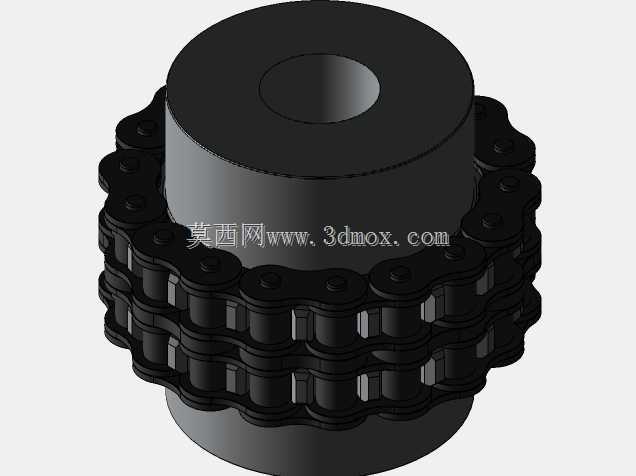

双排滚子链结构6018型联轴器

　　在中小功率传动系统的轴系联接场景里，链条联轴器一直是兼顾安装容错性与扭矩传递能力的常用选择，这款采用双排滚子链结构的6018型联轴器，针对轻工输送线、小型农机传动组、包装设备驱动端这类对安装对中精度要求不苛刻、需要一定缓冲补偿能力的工况做了适配。不同于刚性联轴器对两轴同轴度的严苛要求，这类链条联轴器依靠链条与两侧链轮齿的啮合间隙，可补偿两轴间一定范围的径向偏移、角向偏斜与轴向窜动，在设备长期运行出现基础沉降、轴承磨损带来的轴系偏移时，仍能维持稳定的扭矩传递，避免轴系额外附加载荷损伤轴承或驱动电机。

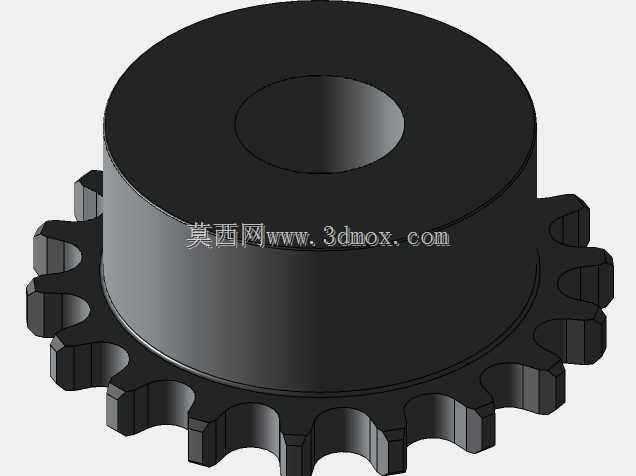

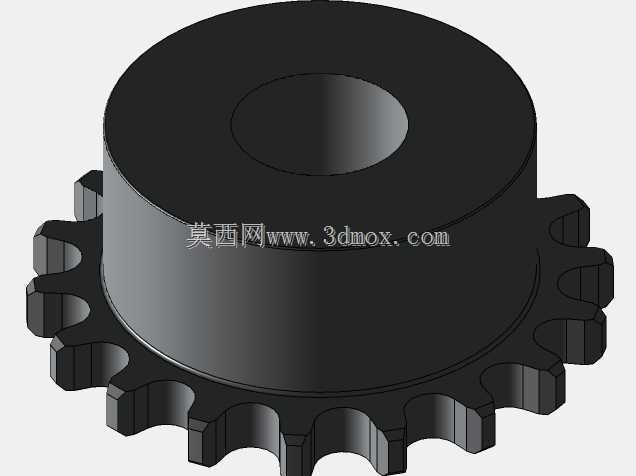

　　从结构设计逻辑来看，两个带内孔的半联轴器本体加工有标准链轮齿形，齿形参数匹配对应规格的双排滚子链条，装配时无需复杂的专用工装，只需将链条包覆在两个半联轴器的链轮齿上，再安装链条接头的锁止件即可完成组装，后期维护更换时也无需挪动两端的驱动与被驱动设备，拆开链条即可分离两轴，大幅降低产线停机维护的时间成本。半联轴器的内孔分别设计为1-3/8英寸与1-7/16英寸两种英制尺寸，适配北美市场常用的电机输出轴、减速机输入轴规格，孔位可根据实际需求加工键槽，依靠平键实现轴与半联轴器的周向固定，传递额定扭矩时不会出现相对打滑。

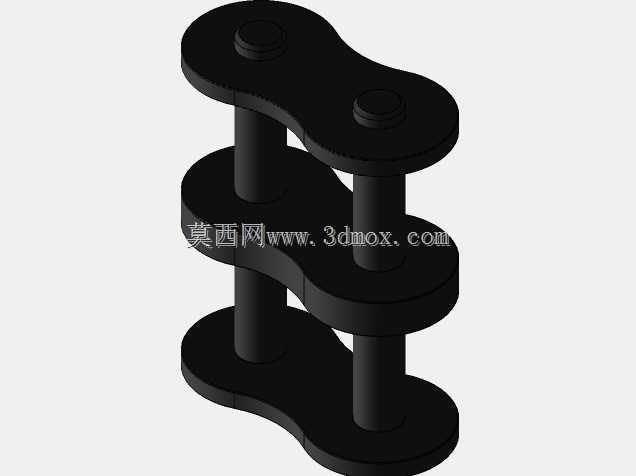

　　设计过程中链轮齿的齿形公差做了针对性优化，齿面粗糙度控制在合理范围，既保证链条滚子与齿面的顺畅啮合，减少运行过程中的冲击与噪音，也避免齿形加工误差导致的链条卡滞、异常磨损问题。双排链条的选型匹配了半联轴器的齿距与齿宽，相比单排链结构，同等外径尺寸下可传递更大的扭矩，同时链条本身的柔性可吸收传动过程中的小幅振动，在启动、正反转切换的瞬间起到缓冲作用，保护驱动端的电机与被驱动端的工作部件。

　　安装边界方面，这款联轴器的径向最大尺寸由链轮齿顶圆与链条包覆后的外径决定，设计选型时需要预留足够的径向安装空间，避免运行过程中链条与周边的机架、护罩发生干涉；轴向尺寸则由两个半联轴器的安装间距、链条宽度决定，装配时需要控制两轴的端距，保证链条与链轮齿的啮合长度符合设计要求，避免出现链条脱齿、局部受力过大的问题。日常使用中只需定期在链条部位涂抹润滑脂，减少链条滚子与链轮齿、链条销轴与套筒之间的磨损，即可大幅延长联轴器的使用寿命，相比膜片联轴器、梅花弹性联轴器这类需要更换弹性元件的结构，链条联轴器的易损件仅为标准滚子链，配件采购成本低，互换性强，适合在供应链配套不完善的场景下使用。

　　在实际选型应用中，这类联轴器不适合高速重载的传动场景，链条啮合过程中存在的间隙会在高速运行时产生较大的冲击与噪音，更适合线速度不高、扭矩中等、需要一定补偿能力的传动工位，比如小型皮带输送机的驱动轴与减速机输出轴联接、食品包装线的分度机构传动组、小型木工机械的动力传输部位，在这些场景下，它的安装便捷性、维护低成本性、补偿能力都能得到充分发挥。建模过程中严格遵循链轮齿形的标准参数，链条的每一节链板、滚子、销轴都做了等比例还原，可直接用于装配干涉检查、设备虚拟样机的运动仿真，验证轴系偏移状态下联轴器的运行状态，提前排查设计阶段的装配干涉问题。
