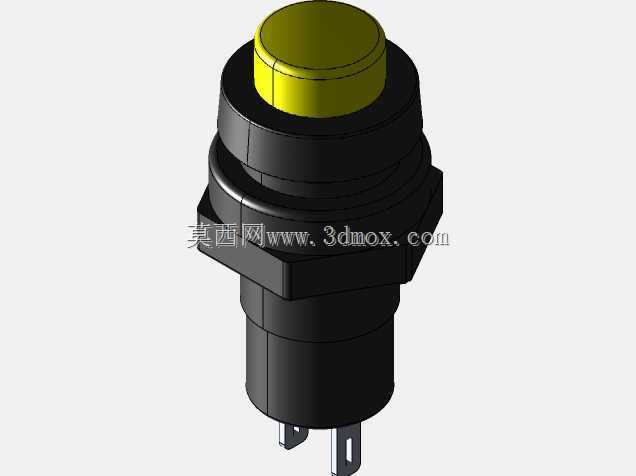

10mm规格黄色帽头闭锁式按钮开关

　　做小型电控柜、桌面式测试治具的结构设计时，经常会遇到面板操作件选型卡壳的情况——既要满足安装开孔尺寸限制，又要保证操作手感可靠，还要兼顾接线端的强度，这款10mm安装直径的闭锁按钮刚好能覆盖这类紧凑型设备的控制需求。这类闭锁结构的按钮和自复位按钮的应用场景有明确区分，自复位款多用于点动触发的瞬时信号回路，比如设备的寸动调试、报警复位，而闭锁款按下后会保持导通状态，再次按压才会断开，更适合作为设备主电源的副控开关、功能回路的保持触发件，比如小型台式封装设备的加热回路启停、便携检测仪器的供电锁定，避免操作人员误触导致设备断电或者功能中断。

　　从实际安装边界来看，这款按钮的面板开孔直径严格匹配10mm规格，设计面板开孔时不需要额外预留过大余量，按照常规塑料面板开孔公差取H12精度即可，金属面板的话可以适当把公差收紧到H11，避免安装后出现晃动。按钮自带的六角锁紧结构是设计上比较实用的点，不需要额外在面板背面加装固定螺母防松片，拧紧六角部位之后，即使操作人员频繁按动，也不会出现按钮跟转、松动移位的问题，这一点在经常需要移动的便携设备上优势尤其明显，比如户外用的小型检测设备，运输过程中的振动不会导致按钮松脱。

　　功能结构上，这款按钮采用的是机械式闭锁结构，和电磁式保持按钮相比，不需要额外的保持供电回路，接线只需要接入两根控制线即可，不需要额外接自锁触点的辅助回路，对于紧凑型设备的布线来说能节省不少空间，接线端采用的是插片式接线端子，适配常规的6.3mm冷压插簧，接线时不需要焊接，压接好插簧直接插到位即可，后期维护更换的时候拆接也很方便，不需要动烙铁，适合产线快速装配的需求。按钮帽采用醒目的黄色，是工业控制领域常用的警示、特殊功能标识色，安装在面板上很容易和黑色、红色的复位按钮、急停按钮区分开，操作人员能快速识别对应的功能，减少误操作的概率。

　　建模的时候要特别注意几个尺寸的匹配：首先是按钮本体的插入深度，从面板背面到接线端尾部的总长度要和设备内部的布线空间匹配，避免按钮装上去之后尾部顶到内部的PCB板或者走线槽；其次是按钮帽的突出高度，这款按钮的帽头突出面板表面的高度控制在合理范围，既不会因为突出过高容易被外物误碰，也不会因为突出太矮导致操作人员按动的时候找不到着力点，戴薄劳保手套操作也能顺利按动。另外按钮的按压力度做了适配调校，按动的时候有清晰的到位反馈感，闭锁到位时有明确的触感提示，操作人员不需要看按钮状态，靠手感就能判断是否已经触发闭锁，这一点在操作人员需要同时关注设备运行状态、盲操作的场景下非常实用。

　　在结构可靠性设计上，按钮的外壳采用的是耐温绝缘材质，常规工业环境下的-10℃到60℃工作温度区间都能稳定使用，不会因为夏季设备内部温升过高导致外壳变形，也不会因为冬季低温导致材质变脆按动时开裂。按钮的动作寿命能满足常规工业设备的使用频次要求，即使是每天按动数十次的使用场景，也能保证长期使用不会出现闭锁失效、接触不良的问题。做三维建模的时候，除了要还原外部的安装尺寸、外形轮廓，还要把内部的动作行程预留出来，在做设备整体的干涉检查时，要模拟按钮按下、弹起两个状态的位置，避免按钮按动的时候和周边的结构件发生碰撞，尤其是面板背面距离按钮较近的位置，不要布置过高的元器件，预留出至少5mm的安全间隙，保证按钮动作顺畅。

　　这类小规格闭锁按钮在民用小型电器、教学实验装置、小型工业控制终端上的应用非常广泛，选型的时候除了关注安装尺寸，还要注意触点的载流能力，这款按钮的触点适配常规的低压信号回路、小功率负载回路，不能直接驱动大功率负载，需要搭配中间继电器或者接触器使用，建模的时候不需要还原内部的触点细节，只要把外部安装接口、外形尺寸、操作行程的边界做准确，就能满足结构设计阶段的选型校验、面板开孔设计、整体装配干涉检查的需求，不需要额外花时间拆解测绘内部结构，能节省不少设计阶段的时间成本。
