6015规格方形直流无刷轴流散热风机结构

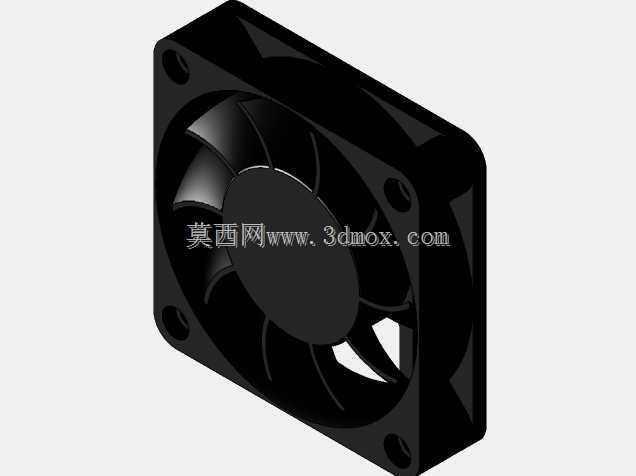

　　做结构设计的同行大多碰到过小空间散热的选型难题，尤其是工控板卡、小型开关电源、嵌入式主机这类安装空间卡得极死的场景，60mm边长级别的轴流风扇是常年绕不开的选型项，这次的6015无刷风扇结构，就是针对这类紧凑安装场景做的参数化建模还原。先从安装边界说起，这款风机的外框是标准正方形切角结构，整体外轮廓边长控制在60mm，整体厚度15mm，四个安装孔位分布在四角的凸台上，孔中心距是行业通用的50mm标准间距，安装孔预留了M3螺丝的过孔间隙，不管是锁在钣金机箱的冲孔凸台上，还是固定在塑料壳体的螺丝柱上，都不需要额外做转接件，适配绝大多数标准60风机位的安装公差。外框的四个边角做了小尺寸的R角过渡，既避免安装时锐角割手，也能在注塑生产时减少应力集中，降低框体变形的概率。

　　从功能特性上看，这款风机采用的是直流无刷外转子驱动结构，叶轮和外转子磁环直接集成，省去了额外的传动连接结构，运转时的动平衡余量更容易控制，运行噪音比同尺寸的有刷风机低不少，而且没有碳刷磨损的问题，连续运转寿命能满足工控设备常年不间断运行的要求。叶轮的叶片是经过气动优化的七叶后掠结构，叶片前缘做了小角度的切角处理，能切割进风端的紊流，降低叶片通过频率的尖啸噪音，叶根位置和轮毂做了圆弧过渡，既减少应力集中避免长期运转出现叶片断裂，也能降低叶根位置的气流涡流损失，提升同转速下的送风效率。轮毂中心的圆形端盖是驱动板的防护结构，端盖和外框之间的间隙控制在0.8mm，既不会摩擦叶轮，也能避免大尺寸杂物进入驱动舱损坏电路板。

　　实际应用场景里，这款风机的适配范围非常广，小到桌面级3D打印机的控制盒散热、迷你ITX机箱的辅助排风，大到工业变频器的风道风冷、LED显示屏的模组散热、小型通讯机柜的内部空气循环，都能看到同规格产品的身影。设计建模的时候特意还原了外框侧面的走线槽结构，供电线可以从框体侧边的凹槽引出，不会凸出于风机安装平面，避免安装时压线导致的绝缘破损问题；外框的进风侧和出风侧都做了一圈0.5mm的止口台阶，贴装防尘海绵或者安装导风罩的时候可以直接卡在台阶上，不需要额外打胶固定，装配效率能提升不少。

　　建模过程中特意核对了实际量产产品的装配公差，比如叶轮和外框的径向间隙控制在0.3-0.5mm，既保证运转时不会出现擦框问题，也不会因为间隙过大导致回流损失，降低风机的静压输出能力。外框的四个安装面都做了平面度管控，安装时和机箱壁贴合更紧密，不会出现漏风导致的散热效率下降。驱动部分的内置电路板做了灌封结构的预留空间，建模时还原了灌封胶的填充腔体，做防水款衍生设计的时候可以直接复用基础模型，不需要重新调整外框结构。另外，这款风机的供电接口预留了标准2.54间距接插件的安装位置，不管是用端子线直插电路板，还是引线外接电源，都能适配不同设备的接线需求，不需要额外改线。

　　很多新手做结构选型的时候容易忽略风机的厚度参数，15mm厚度的60风机相比20mm、25mm厚度的同边长风机，虽然静压参数稍低，但在空间受限的场景里是不可替代的，比如厚度只有20mm的超薄开关电源，根本装不下更厚的风机，这时候15mm厚度的型号就能在有限空间里提供足够的风冷流量，保证功率器件的结温控制在合理范围内。建模时也还原了风机的极性标识和转向标识，在出线端的框体位置做了凹刻的标记位，生产时可以直接在模具上做出标识，不需要后续丝印，减少生产工序的同时也避免标识磨损导致的接线反接问题。
