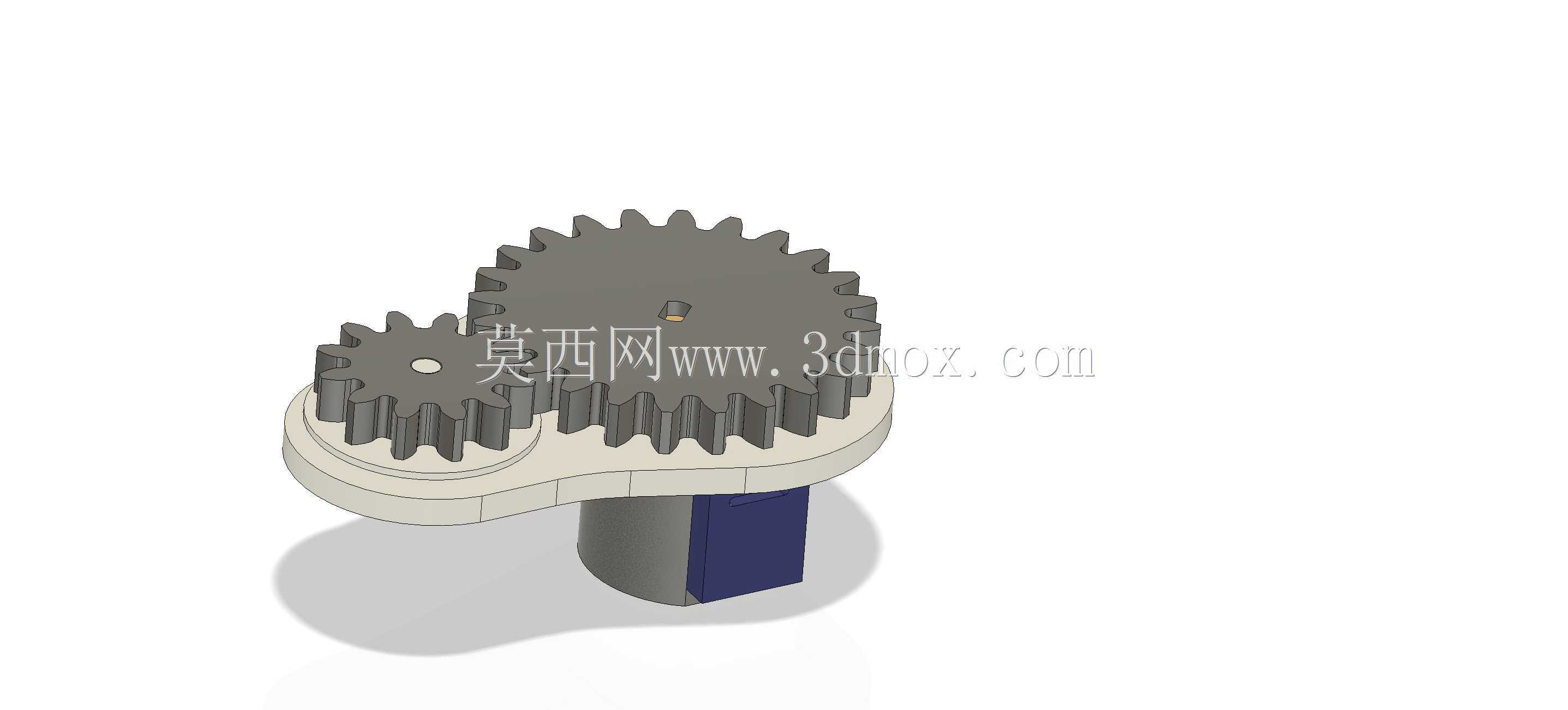

适配28bj-48步进电机的双齿轮传动安装板结构

　　这套双齿轮搭配安装板的传动结构，核心适配场景是小型桌面级自动化执行端的动力传递环节，常见于小型机械臂关节驱动、桌面分拣机构的动力输出、小型3D打印机的辅助送料拓展模组，还有学生竞赛类小型机器人的行走或动作执行单元，这类场景普遍对安装空间要求严苛，同时需要稳定的减速增扭效果，不需要大负载的重型传动结构，刚好匹配这套组件的设计定位。从实际用途来看，这套结构直接对接28bj-48步进电机的输出轴，通过两个不同齿数的齿轮啮合实现固定减速比，把步进电机原本较高的输出转速降低，同时放大输出扭矩，满足末端执行件需要的驱动力矩，安装板同时承担齿轮轴的定位支撑和电机的固定连接作用，不需要额外设计复杂的安装基座，能直接集成到小型设备的框架上，

　　减少整机的装配零件数量。功能特性上，两个齿轮分别为24齿和12齿，能实现2:1的固定传动比，传动过程无滑动，传动比精准，完全适配步进电机开环控制的定位需求，不会因为传动打滑丢失脉冲，保证动作位置精度；齿轮和安装板都可通过3D打印制作，对于小批量试制、个人DIY项目来说，加工门槛极低，不需要开模或者金属切削加工，能快速验证传动方案；安装固定采用短M3螺栓锁紧电机，安装孔位完全匹配28bj-48步进电机的端面安装尺寸，不需要额外做孔位适配，装配时只需要对准电机轴插入主动齿轮，再把电机用螺栓锁在安装板对应位置即可，装配步骤简单，后期维护拆卸也很方便。设计思路上，首先是匹配选定的步进电机安装尺寸，先确定安装板上的电机固定孔位中心距，

　　再根据2:1的减速比要求，确定两个齿轮的中心距，保证齿轮啮合的侧隙在合理范围，既不会因为侧隙过大导致传动回程误差超标，也不会因为侧隙过小出现卡齿、转动阻力过大的问题；安装板的轮廓做了随形设计，刚好覆盖两个齿轮的投影范围，没有多余的外伸结构，尽可能压缩整体占用空间，适配小型设备紧凑的安装空间；齿轮的轴孔设计匹配常用的3mm金属轴，轴和安装板的配合采用间隙配合，保证齿轮转动顺畅，同时在安装板上对应轴的位置做了简易的轴端限位结构，不需要额外加装卡簧就能防止齿轮轴轴向窜动，进一步减少零件数量。外形尺寸与安装边界方面，整体结构的最大外轮廓由大齿轮的齿顶圆直径和安装板的长度决定，安装板的厚度根据3D打印的强度要求设定，

　　能承受齿轮啮合时的径向力不会出现明显变形；电机安装面到安装板上端面的距离刚好容纳齿轮的轴向安装位置，保证两个齿轮的啮合宽度完全对齐，不会出现偏载磨损；安装时需要注意的边界是，电机尾部的出线方向要预留足够的走线空间，大齿轮的输出端如果要外接执行件，需要预留对应连接件的安装空间，整体结构的安装固定可以通过安装板上预留的两个小孔直接锁在设备框架上，不需要额外的转接件，安装孔的中心距按照常用的小型铝型材间距设计，能直接适配2020铝型材的安装槽位，方便在各类框架式小型设备上快速部署。实际使用中，这套结构的传动效率能满足小型步进电机的动力传递需求，3D打印的PLA或者PETG材质就能承受常规工况下的啮合载荷，如果需要更大的负载，也可以把齿轮换成金属切削件，安装板的尺寸完全兼容，不需要修改安装孔位和中心距参数，具备一定的拓展适配性。
