掀背式家用电动轿车整车外观结构

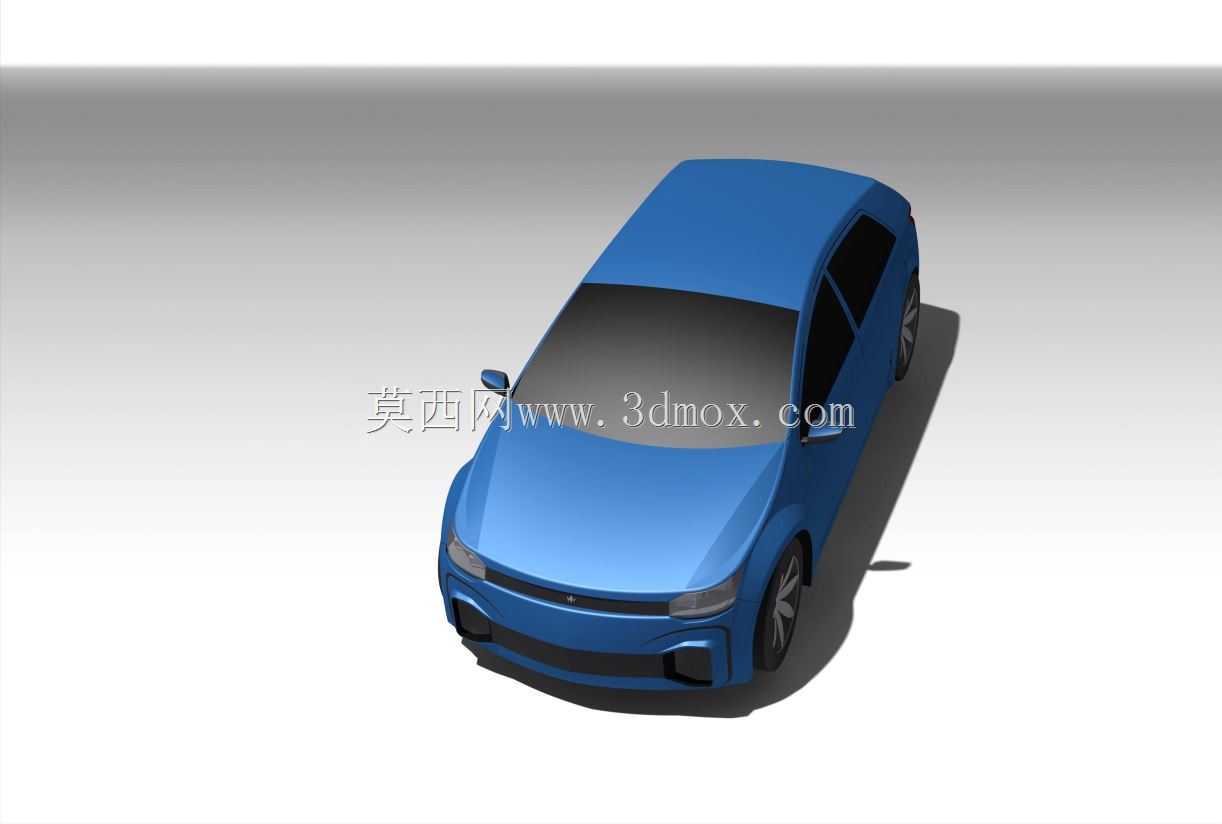

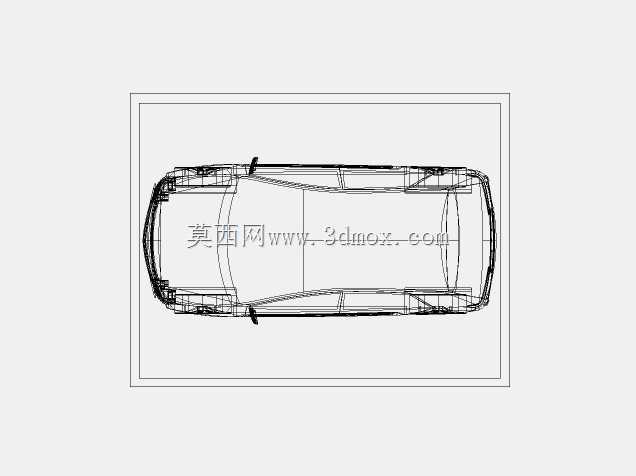

　　该模型还原的是纯电驱动掀背式家用轿车的完整外观结构，在前期整车造型评审、外饰件匹配校核、空气动力学仿真前置验证环节都能直接作为基础数模使用，不需要从零开始搭建外曲面框架，能大幅缩短概念设计阶段的周期。从实际工程落地的角度看，这类掀背车型的核心优势在于兼顾三厢轿车的风阻表现与两厢车的尾箱装载灵活性，建模时特意保留了C柱大倾角溜背的过渡曲面，后风挡与尾门采用一体化掀背开启结构，对应实车装配时需要重点校核尾门铰链的安装点位、气弹簧支撑行程，以及尾门关闭时与侧围、后保险杠的间隙面差，常规家用掀背车的尾门开启角度通常控制在75-85度区间，保证取放大件行李时不会磕碰头部，同时避免开启角度过大导致铰链受力过载。

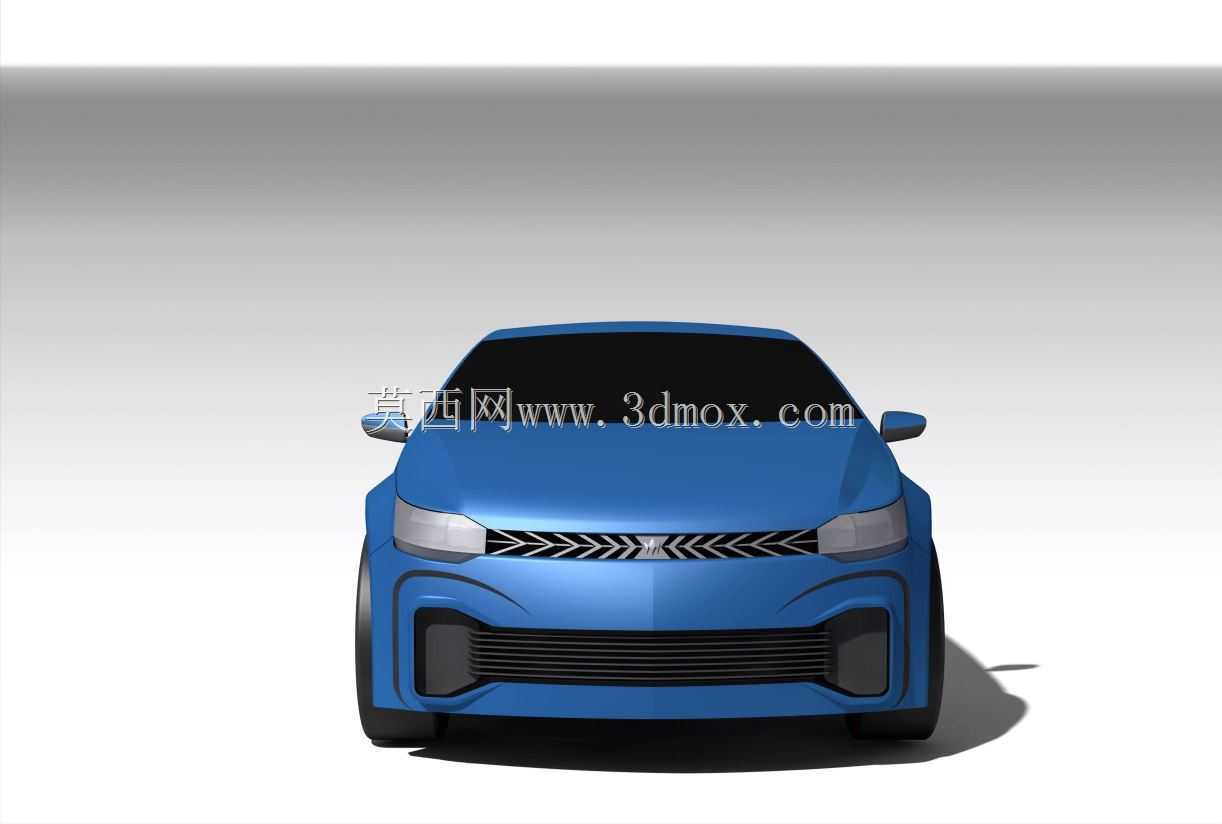

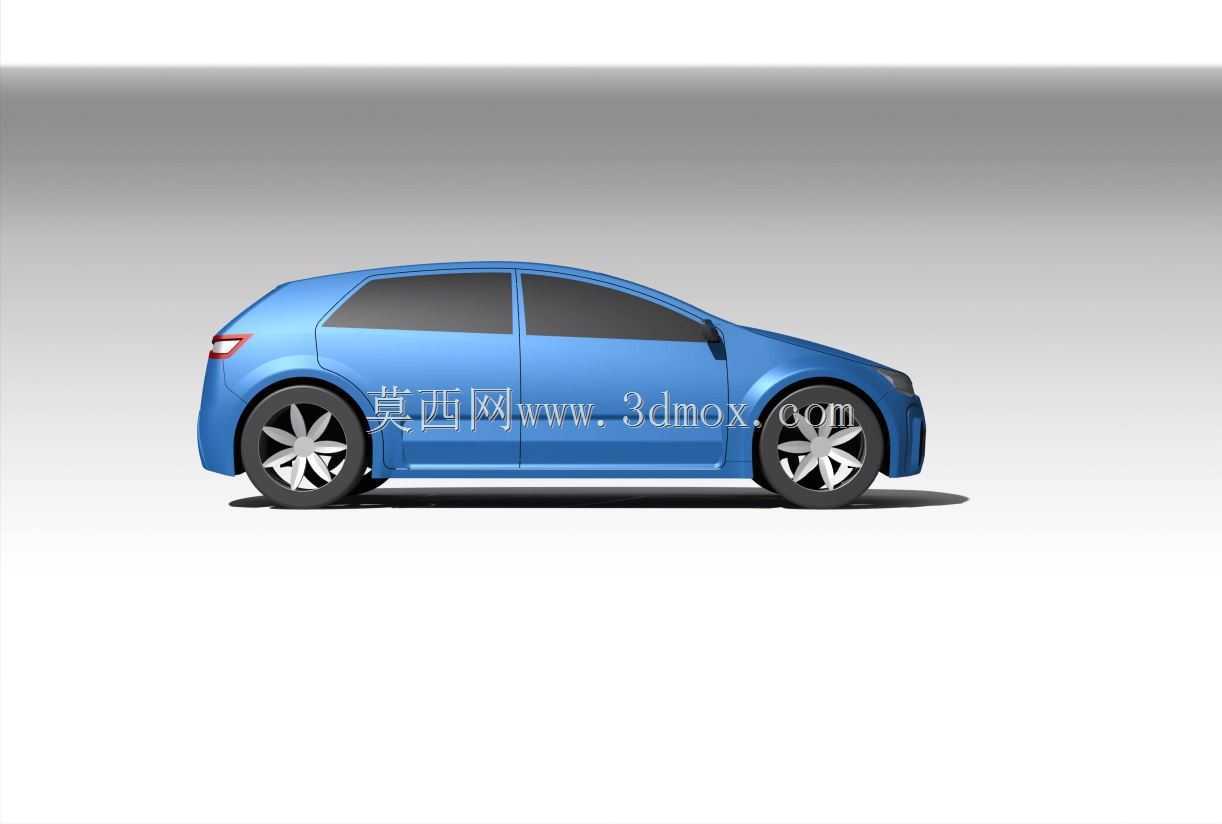

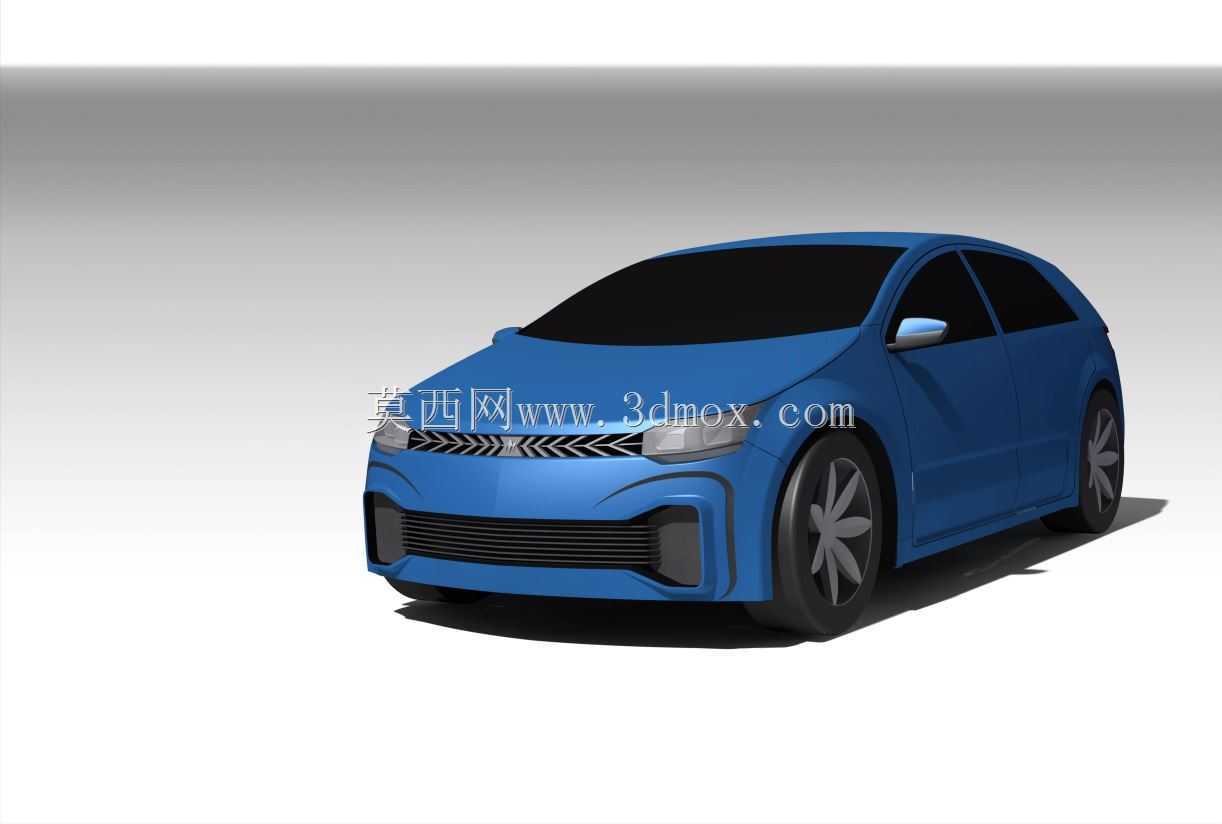

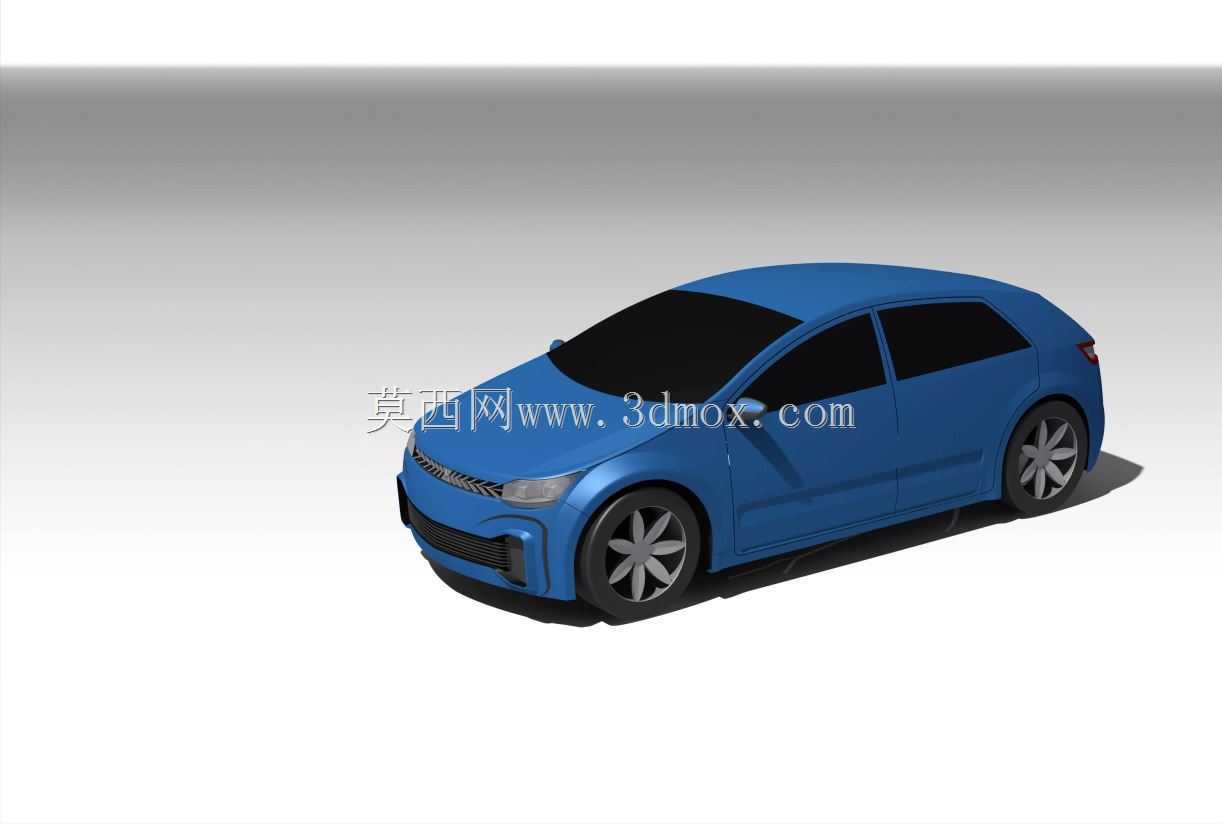

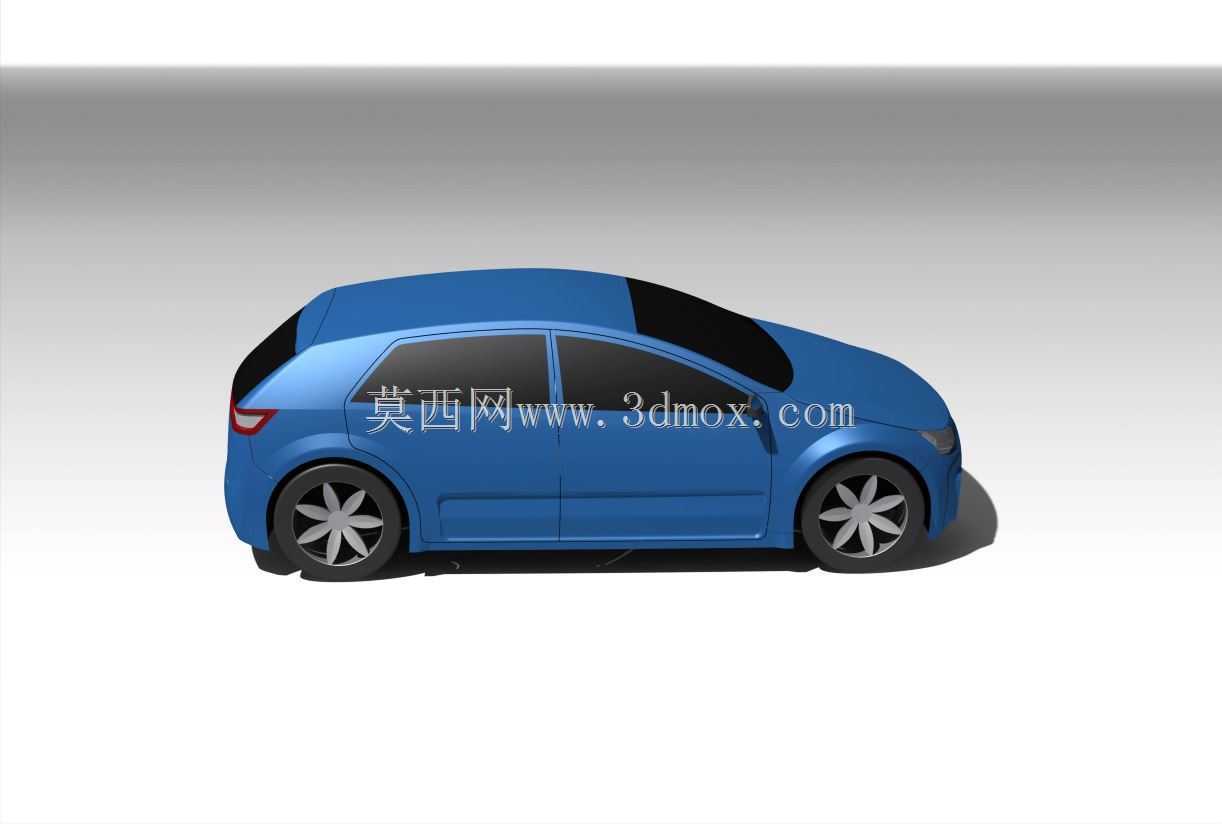

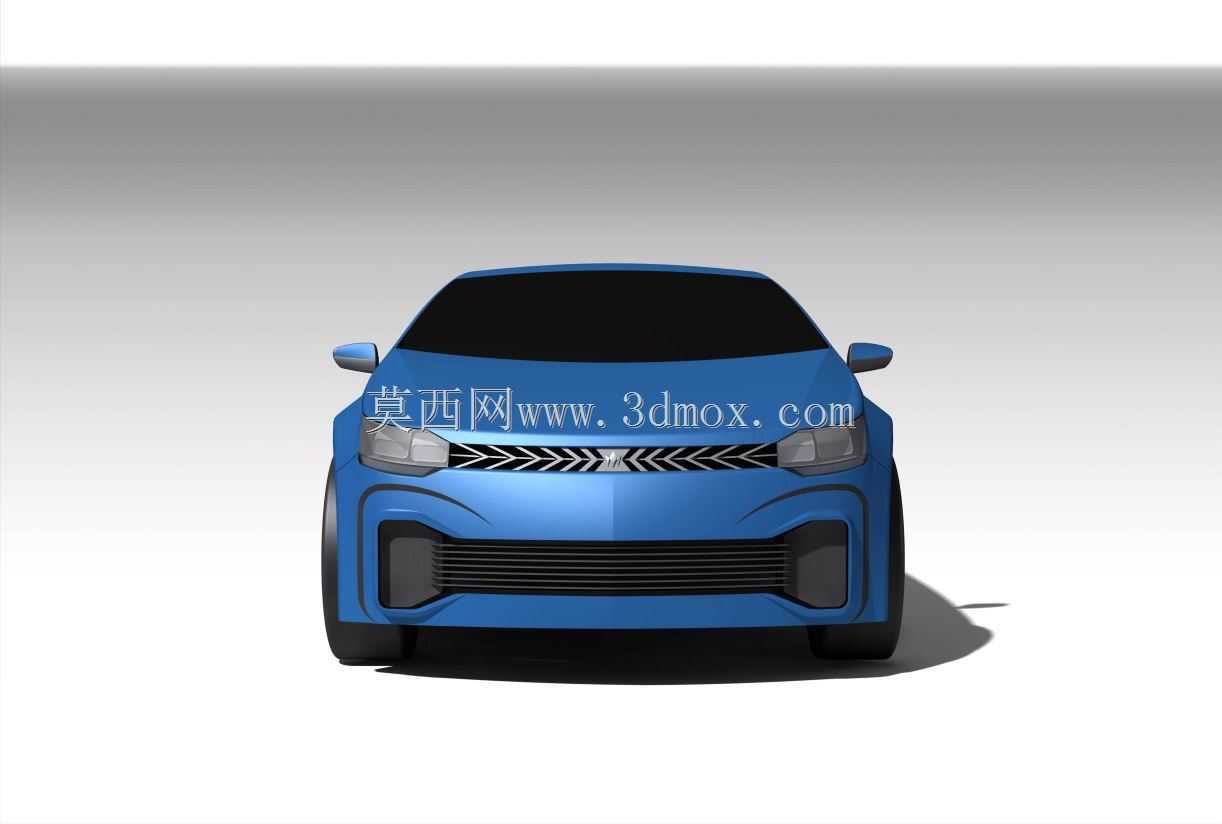

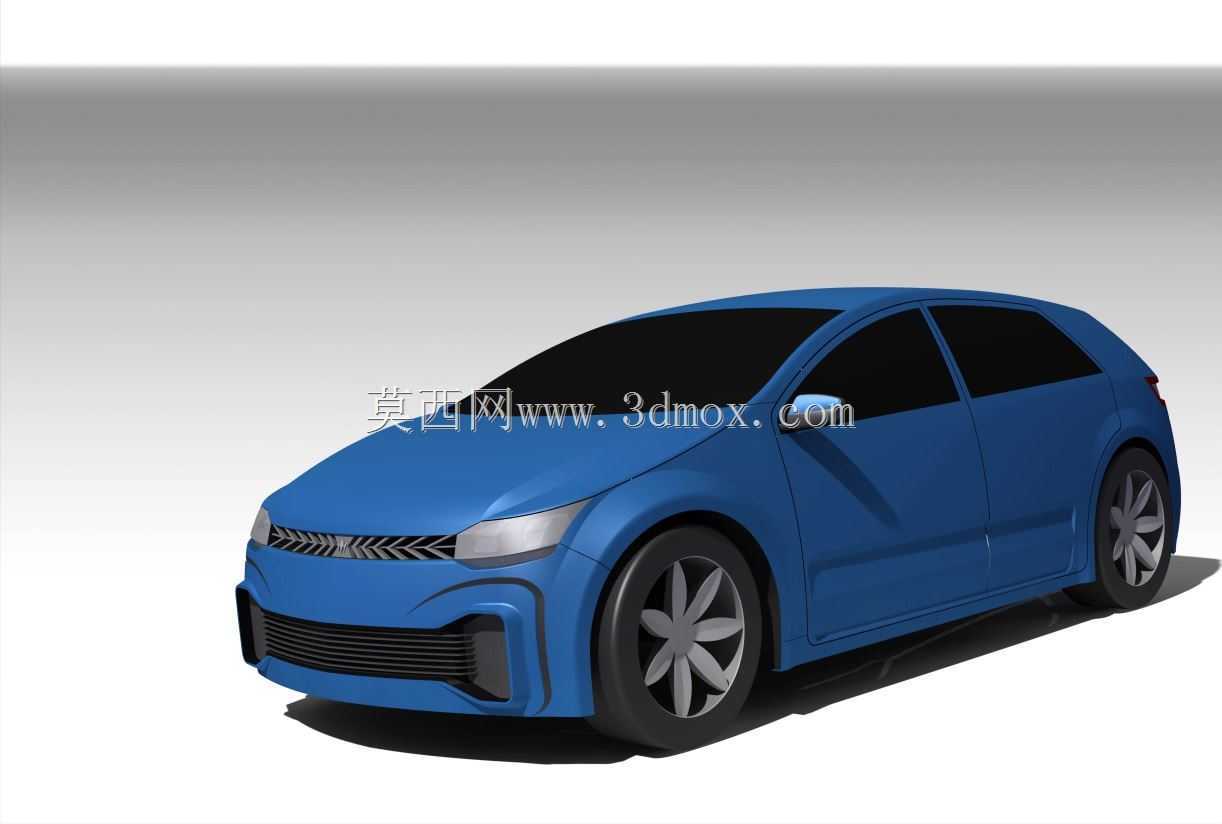

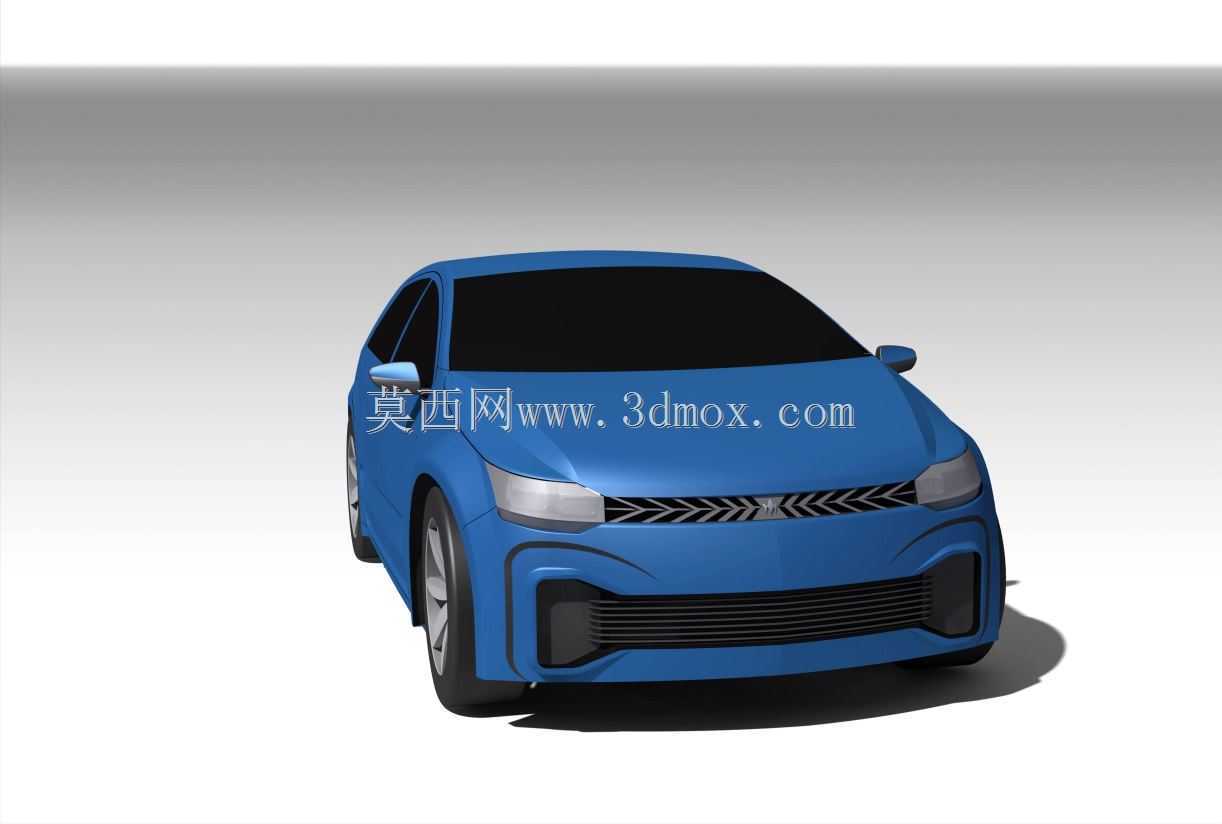

　　前脸部分采用了当下纯电车型常用的封闭式进气格栅结构，建模时还原了下格栅的主动进气预留安装位，该位置在实车中可根据电池温控需求自动调节开合角度，高速行驶时关闭格栅能降低整车风阻系数，低温工况下开启则可以为散热系统提供足够进风量；前大灯组的安装边界做了精准预留，灯组与翼子板、前机舱盖的匹配间隙控制在3.5mm公差范围内，符合主流乘用车的外饰件匹配标准，前保险杠两侧预留了导流槽结构，行驶时可以引导气流穿过前轮拱区域，减少轮胎处的乱流阻力，同时为前刹车系统提供冷却气流。车身侧面的曲面做了连续曲率处理，腰线从前翼子板一直延伸至尾灯组，既可以在冲压环节保证侧围外板的成型率，避免曲面曲率突变导致的冲压开裂问题，也能在视觉上拉长车身的视觉比例；

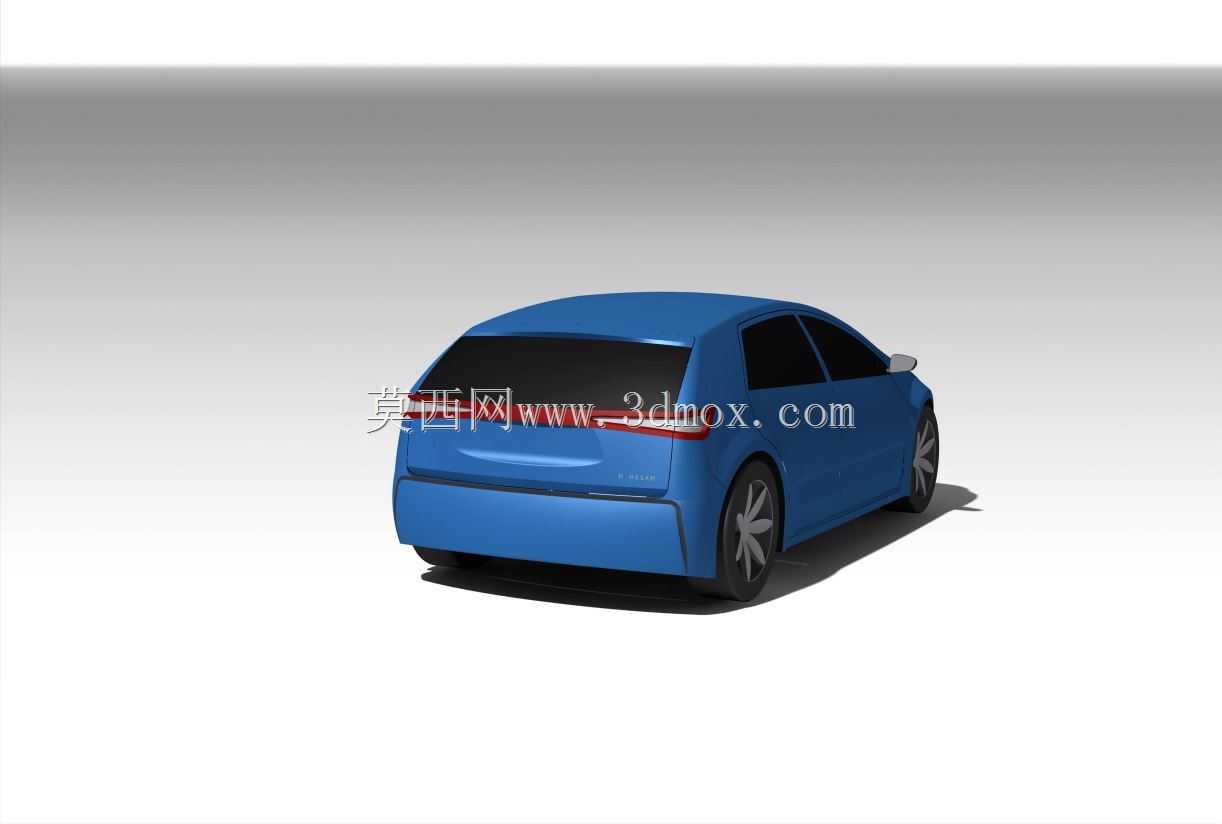

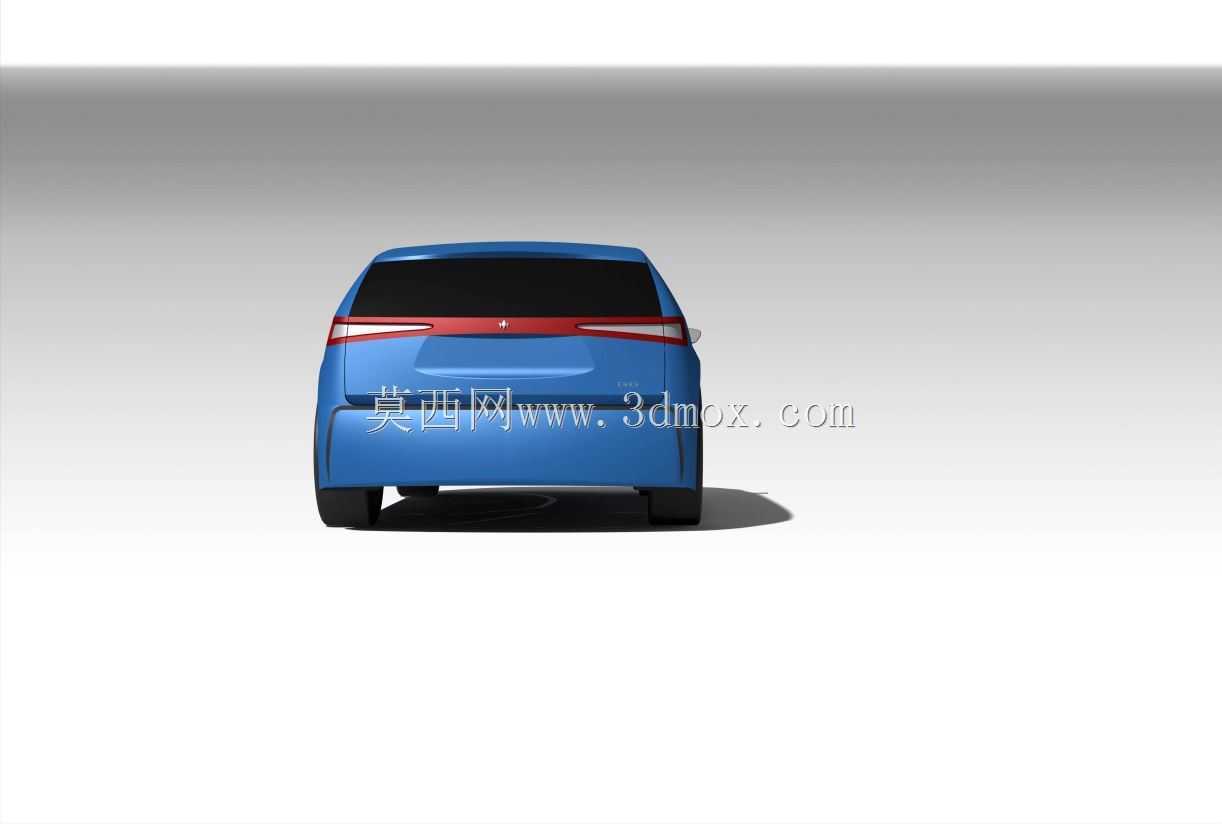

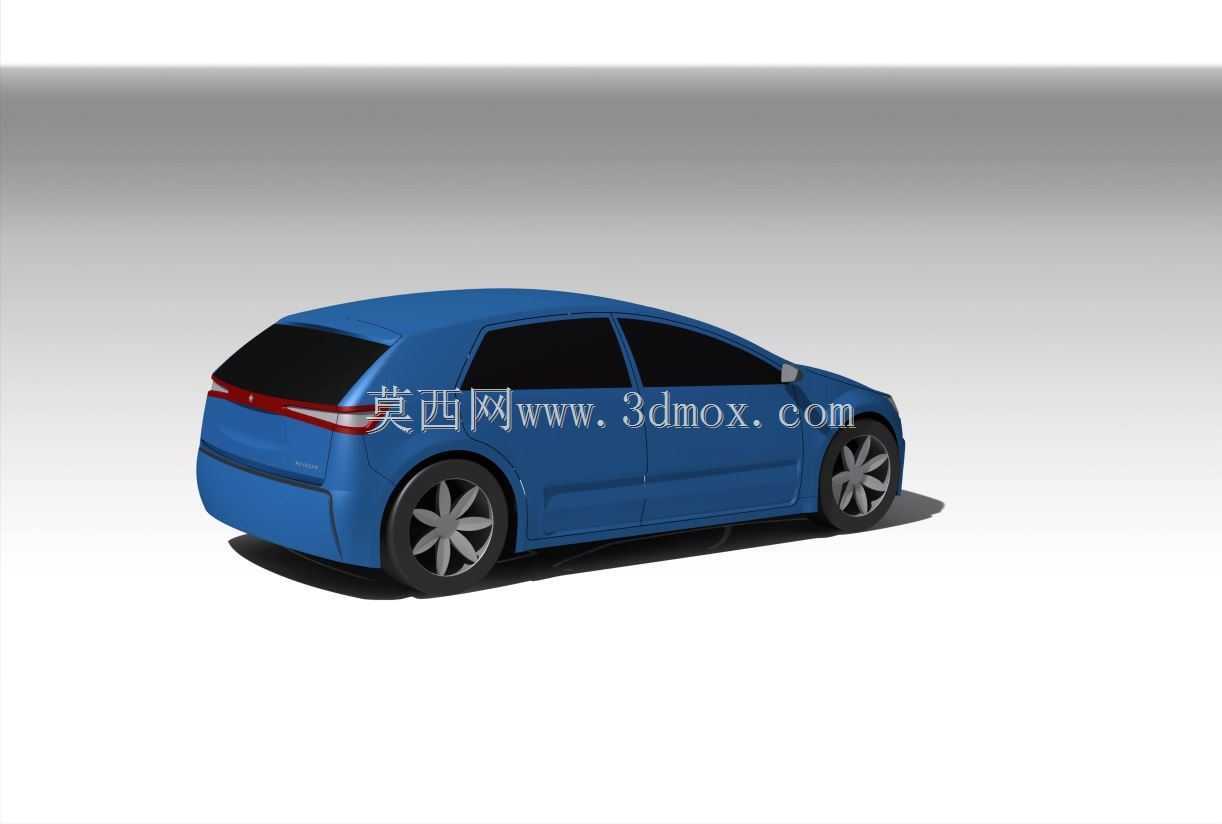

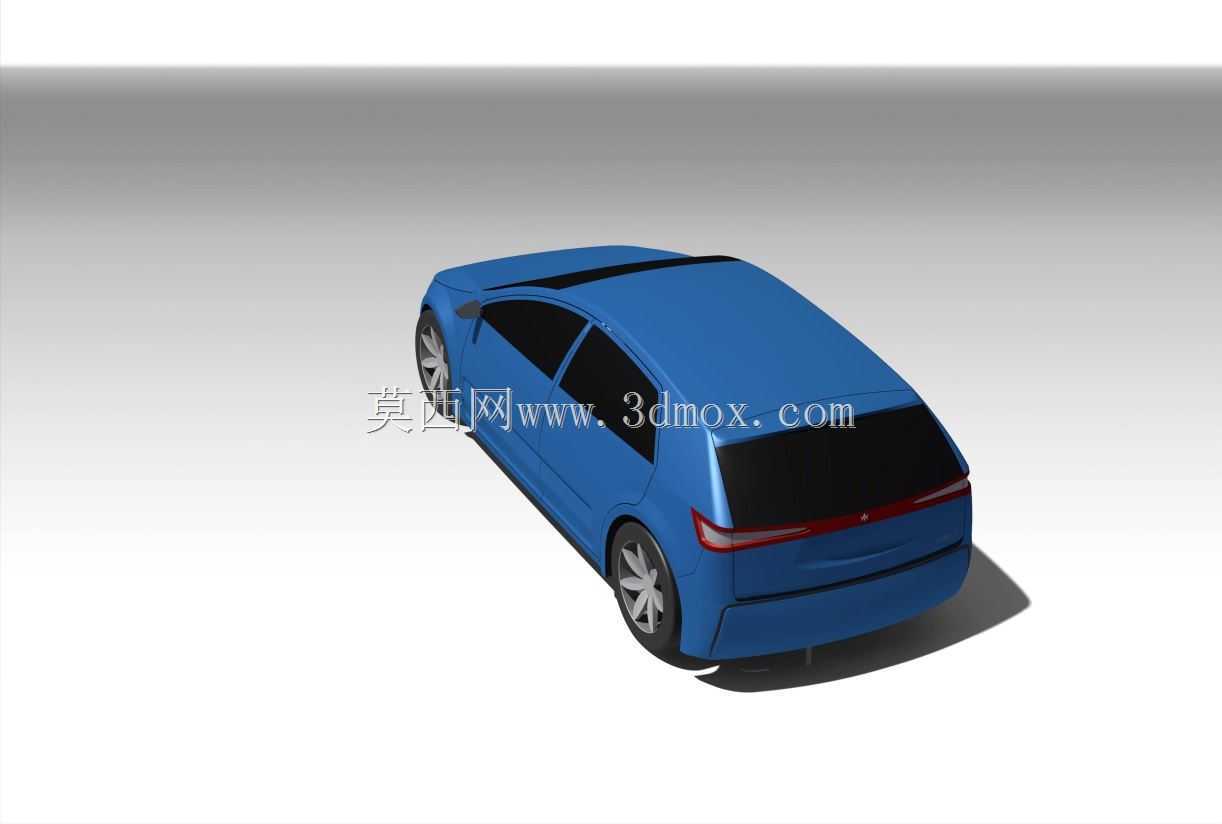

　　轮拱位置预留了标准18寸轮毂的安装空间，轮眉与轮胎的间隙按照空载状态下25mm的标准设定，兼顾悬架跳动行程与视觉协调性，外后视镜的安装点位做了前移处理，布置在车门板上而非传统的A柱三角窗位置，能够有效减少A柱区域的视野盲区，同时降低后视镜处的风噪。尾部的掀背结构是该模型的核心特征，后保险杠下方预留了扩散器的造型结构，虽然家用车型不需要高性能车的强下压力需求，但该结构可以梳理车底气流，减少尾部涡流带来的行驶阻力，尾灯组采用贯穿式预留位，安装时需要保证左右尾灯与中间饰条的平度公差不超过1mm，避免出现视觉上的错位。在进行整车总布置校核时，该数模可以直接导入总装环境，核对外饰件与内部白车身、底盘系统的安装点是否存在干涉，

　　比如前保险杠与前防撞梁的安装支架间距、翼子板与前轮罩板的匹配间隙、尾门密封条的安装槽位宽度等，这些细节在概念设计阶段就通过数模锁定，能够避免后期开模阶段出现大规模的结构修改。另外针对改装场景，该模型也可以作为外观改件开发的基础载体，比如加装前唇、侧裙、尾翼等外观件时，可以直接在数模上匹配安装点位，验证改件与原车曲面的贴合度，不需要反复扫描实车获取点云数据，大幅降低改件开发的前期成本。
