无人机三叶螺旋桨结构设计方案

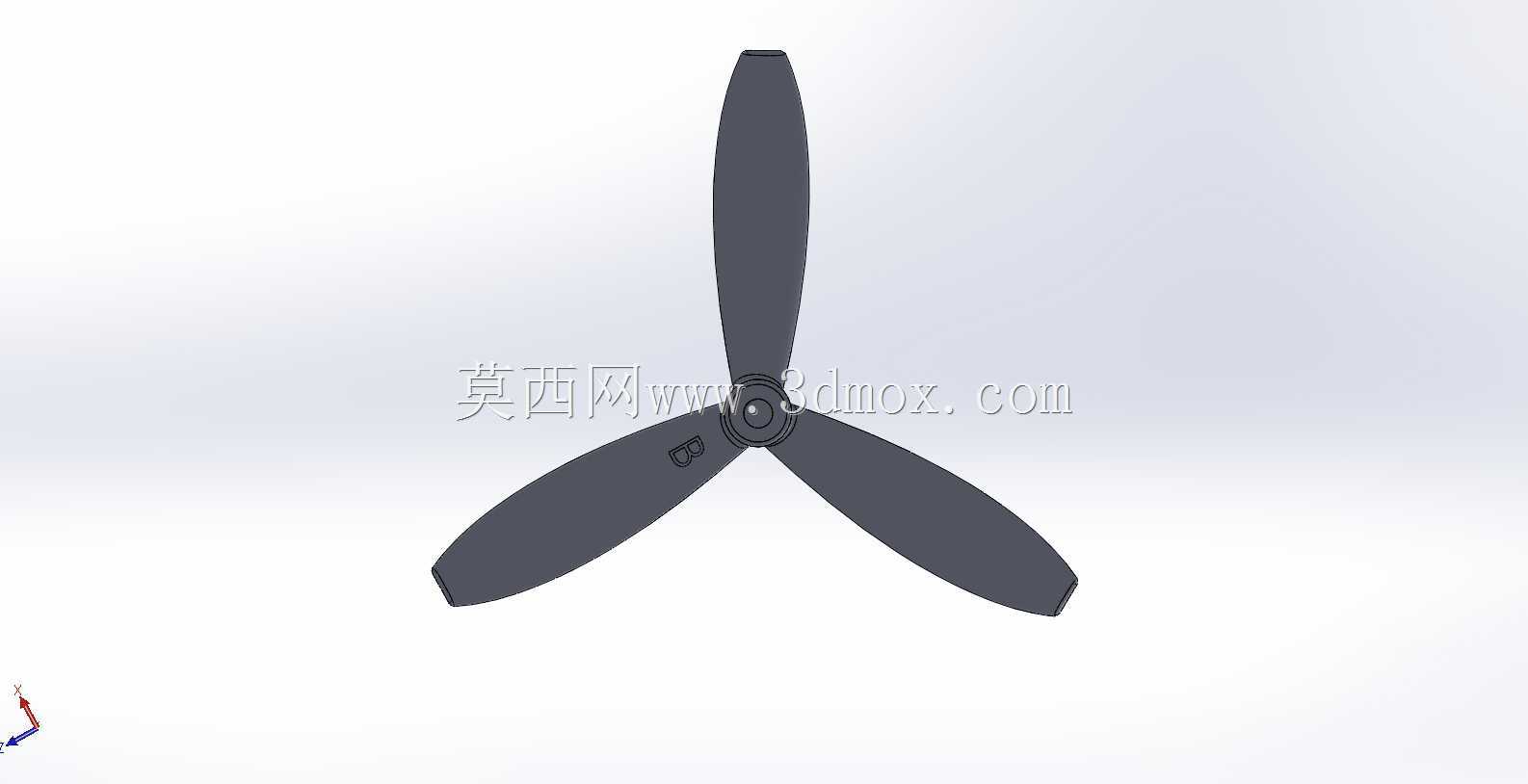

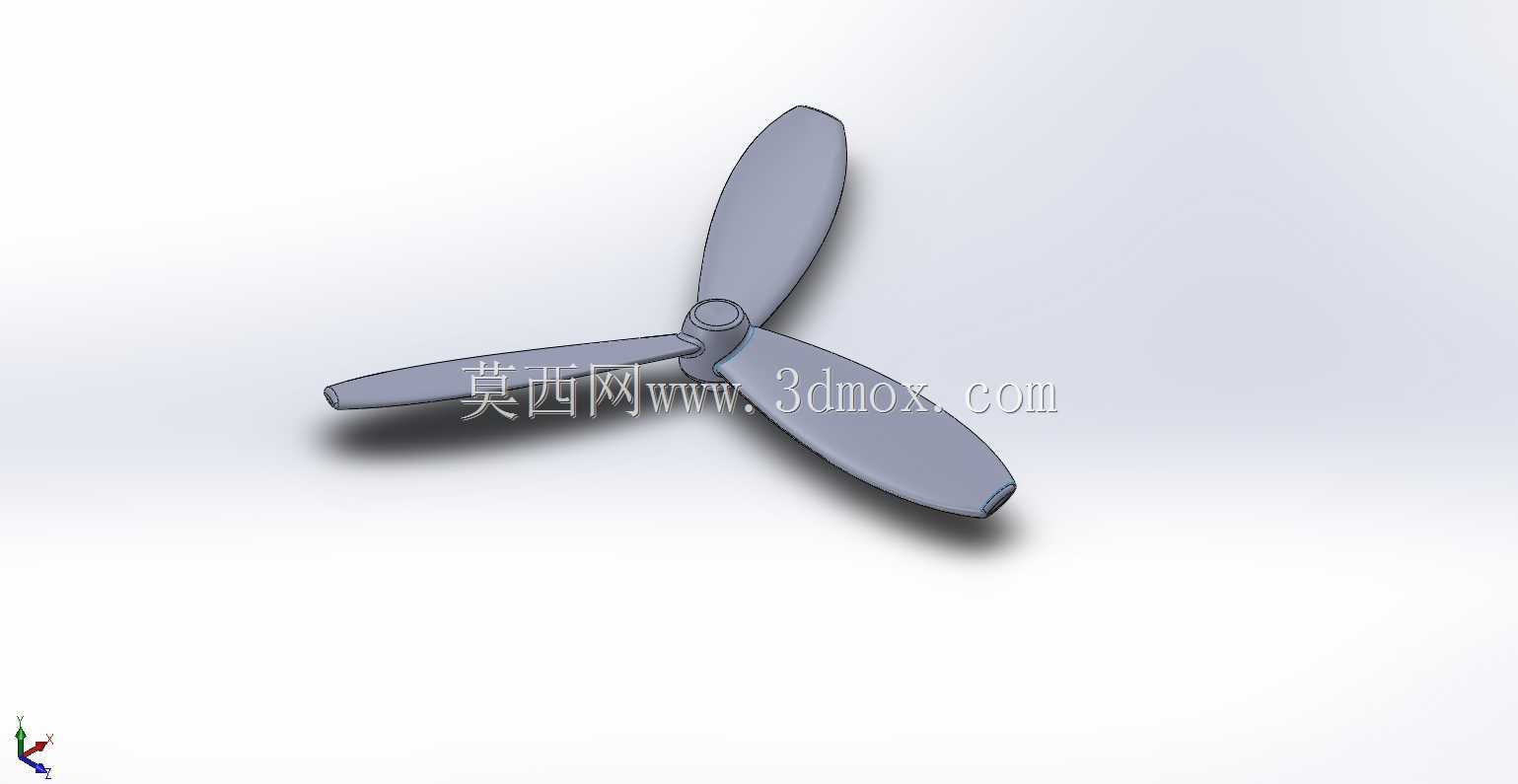

　　在小型多旋翼无人机的动力系统匹配中，螺旋桨作为直接将电机输出扭矩转化为气动升力与推力的核心执行部件，其结构设计的合理性直接决定整机的悬停稳定性、续航时长、机动响应速度以及载荷承载能力。本次呈现的b型三叶螺旋桨结构，是针对消费级航拍无人机、小型作业类无人机的中低载荷工况开发的适配部件，区别于常见的两叶桨构型，三叶布局在相同桨盘直径下能够获得更均匀的拉力输出，降低单桨叶的载荷峰值，有效减少旋翼转动过程中产生的周期性振动，提升飞控系统的姿态控制精度，尤其适合搭载云台相机的航拍场景，能够降低振动传导对成像清晰度的影响。

　　从实际应用场景来看，该型螺旋桨可适配轴距在250mm至350mm区间的小型多旋翼无人机，覆盖日常休闲航拍、轻度农业植保巡检、小型场地测绘等常见作业场景。在设计思路上，首先围绕桨叶的翼型选型做了针对性优化，桨根位置采用较大的相对厚度，保证与电机输出轴安装座连接位置的结构强度，能够承受电机急加速、急减速过程中产生的交变扭矩，避免长期使用后桨根出现疲劳裂纹；从桨根到桨尖的位置，翼型相对厚度逐步平滑过渡，桨叶扭转角沿展向呈非线性变化，匹配不同半径位置的线速度差异，让桨叶各个展向段都能处于较优的攻角区间，减少气动阻力损失，提升动力转化效率。

　　外形尺寸与安装边界方面，该螺旋桨的桨盘直径控制在8英寸至10英寸的适配区间，桨叶最大弦长出现在展向35%至40%的位置，能够在保证升力输出的同时降低桨尖的诱导阻力；中心安装位置采用标准的快拆式桨座适配结构，安装孔位匹配市面上主流的2204、2206级别无刷电机的输出轴规格，安装时无需额外定制转接件，桨叶与安装座的配合面设置有定位止口，能够保证三片桨叶的安装同轴度，避免转动过程中出现动不平衡量超标的问题。需要注意的是，在实际装机匹配时，需要根据电机的KV值选择对应螺距的桨型，高KV值电机适配小螺距桨，低KV值电机适配大螺距桨，避免出现电机过载烧毁或者动力输出不足的问题。

　　从功能特性来看，三叶布局的螺旋桨在相同拉力输出需求下，可以采用更低的电机转速，能够有效降低电机运转产生的电磁噪音与气动噪音，提升无人机飞行过程中的静谧性，适合对噪音控制有要求的城区航拍作业场景。同时，三片桨叶的结构在遇到突发气流扰动时，拉力波动幅度比两叶桨更小，能够让无人机在3级至4级风的户外环境下保持更稳定的悬停姿态，减少飞控系统的姿态修正频次，间接降低整机的动力消耗，提升续航表现。在结构细节处理上，桨尖位置做了切角修型处理，能够削弱桨尖涡的强度，减少桨尖涡带来的诱导阻力与气动噪音；桨叶前缘做了钝化处理，在轻微擦碰障碍物时不会出现桨尖崩裂的问题，提升部件的耐用性；桨叶的重心位置沿展向做了配平优化，出厂状态下的动平衡精度满足G2.5级别的要求，装机后无需额外做动平衡调试即可平稳运转，减少振动对机身上搭载的电子元器件、传感器的影响。

　　在实际选型适配过程中，还需要关注螺旋桨的旋转方向匹配问题，该构型同时设计有正桨与反桨两种规格，分别适配无人机不同机臂位置的电机转向，安装时需要保证桨叶的翼型弯曲方向与电机旋转方向匹配，避免出现拉力反向的问题。此外，桨叶的材料选型适配常规的尼龙加纤工艺，既有足够的结构强度承受飞行过程中的气动载荷，又有一定的韧性，在发生轻微坠机、擦碰时能够通过微小形变吸收冲击能量，避免桨叶直接断裂，同时也不会因为刚性过大导致冲击直接传导到电机轴，造成电机轴弯曲变形。
