可调节中心高度小型相机支撑三脚架

　　在日常小型摄影支撑、桌面设备固定、近距离拍摄作业场景中，这类小型可调三脚架的使用频率远高于大型落地支架，尤其是需要在狭窄台面、实验台架、设备旁侧布置拍摄点位时，过大的支撑结构反而会挤占操作空间，这类紧凑型可调支撑结构刚好填补了小场景支撑的需求空白。从结构设计逻辑来看，这款三脚架的核心调节功能围绕中心轴的高度调整实现，中心轴与底座之间采用侧面M5螺钉锁紧的固定方式，这种锁紧结构的优势在于加工难度低，锁紧接触面积足够，日常使用中不需要频繁更换锁紧件，只要螺钉的预紧力足够，就能保证中心轴在调整到任意高度时不会出现下滑偏移，相比常见的偏心快拆锁紧结构，侧面螺钉锁紧的抗振动能力更强，哪怕是在有轻微设备振动的实验台面上使用，

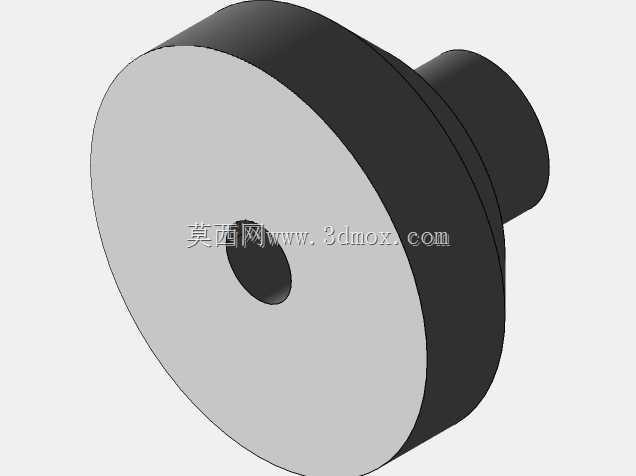

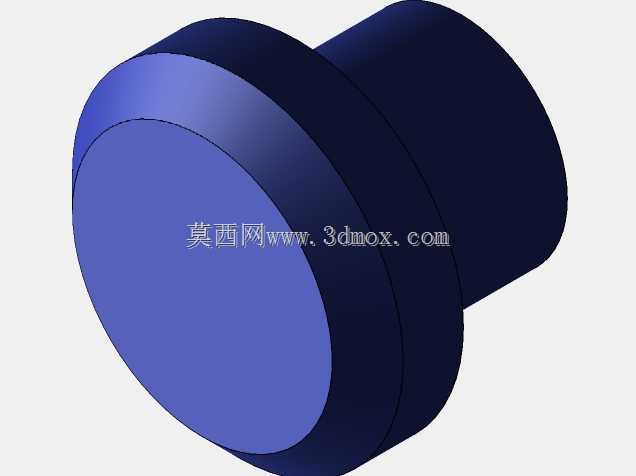

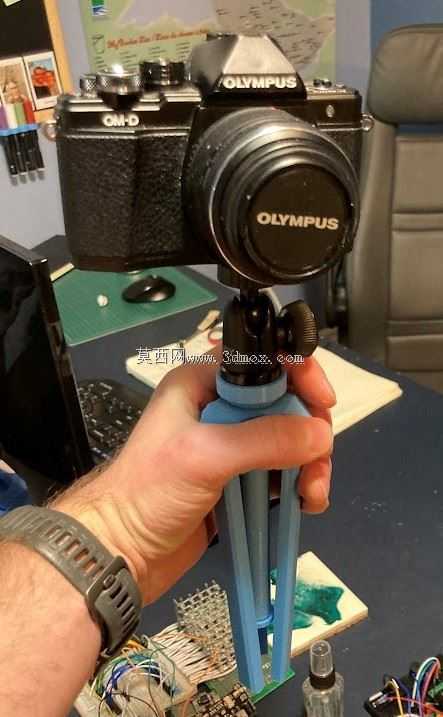

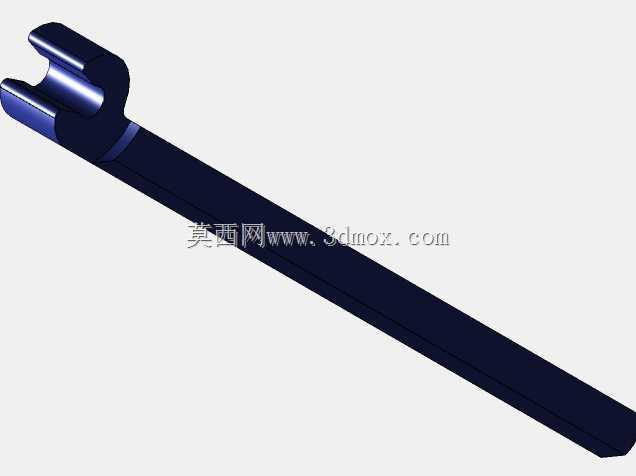

　　也能保持支撑高度的稳定性。支腿部分采用压入式装配结构，三个支腿直接压入底座对应的轴孔内，没有额外的销轴或者螺钉固定，这种设计一方面减少了零件总数，降低了整体装配的复杂度，另一方面压入配合的支腿在展开到合适角度后，依靠配合面的摩擦力就能保持张开角度稳定，不会出现使用过程中支腿突然收拢的问题，当然这种压入结构对加工精度有一定要求，如果支腿和轴孔的配合间隙过大，就会出现支腿松垮的问题，实际加工时可以根据打印或者机加工的工艺特性，对配合面做轻微的打磨调整，保证压入后有足够的阻尼感。顶部的安装接口适配常规1/4'-20规格的相机安装螺钉，这是摄影支撑配件的通用接口标准，不需要额外做转接件就能直接适配绝大多数小型相机、运动相机、

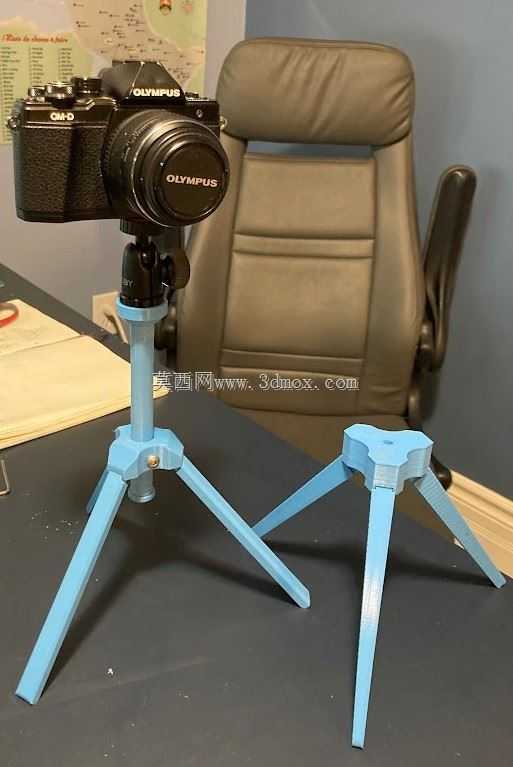

　　补光灯、小型监测探头等设备，安装时只需要将设备底部的螺孔对准顶部的安装柱，拧紧螺钉就能完成固定，如果设备重量偏大，也可以在安装接触面加一层薄橡胶垫，增大摩擦力避免设备转动偏移。从安装边界来看，这款三脚架的三个支腿展开后形成的支撑面直径决定了整体的抗倾覆能力，设计时支腿的张开角度经过匹配，在中心轴升到最高位置时，整体的重心依然落在三个支腿形成的支撑三角形范围内，哪怕是搭载常规重量的小型相机，也不会出现重心偏移倾倒的问题，日常使用时不需要额外增加配重块。支腿的截面采用带加强棱的结构设计，相比等厚度的平板支腿，这种带棱的结构在相同材料厚度下，抗弯曲强度提升明显，哪怕是不小心碰到支腿，也不容易出现永久变形。中心轴采用圆柱光轴结构，

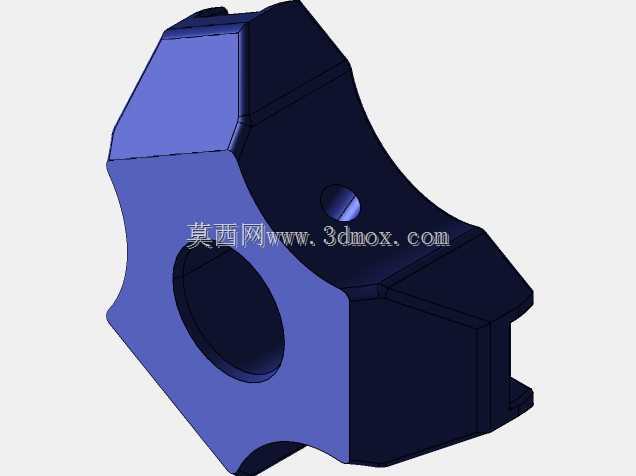

　　表面没有做复杂的卡槽设计，加工时只需要保证外圆的同轴度和表面粗糙度，就能在底座的轴孔内顺畅滑动，调整高度时没有卡顿感，锁紧螺钉的端部可以做一个小的平面或者垫一层软质垫片，避免锁紧时螺钉端部在中心轴表面压出凹痕，影响后续的高度调整顺滑度。底座部分采用一体式结构设计，三个支腿的安装孔和中心轴的轴孔在同一个零件上加工完成，减少了装配时的累积误差，保证中心轴和支撑面的垂直度，安装设备后不会出现设备倾斜的问题。在实际应用中，这款三脚架除了用于摄影支撑，还可以用来固定小型激光笔、位移传感器、小型检测探头等需要调整高度的小型器件，在实验室小范围测试、桌面设备调试、产品微距拍摄等场景下都能适用，整体结构没有复杂的曲面和特殊加工要求，不管是采用机加工方式制作金属件，还是采用3D打印方式制作塑料样件，都能顺利完成加工，装配时只需要将中心轴穿入底座轴孔，三个支腿压入对应的安装孔，再装上侧面的锁紧螺钉就可以完成整体装配，不需要特殊的装配工具，后期维护也很简单，如果支腿出现磨损，只需要重新更换支腿零件就能继续使用，不需要更换整个底座结构。考虑到不同使用场景的需求，中心轴的调整行程覆盖了日常小范围高度调整的常用区间，不需要额外加装延长杆就能满足大多数桌面场景的高度要求，如果需要更高的支撑高度，也可以在原有中心轴的基础上更换更长的光轴，不需要改动底座和支腿部分的结构，具备一定的扩展适配能力。
