42系列两相混合式步进电机结构设计

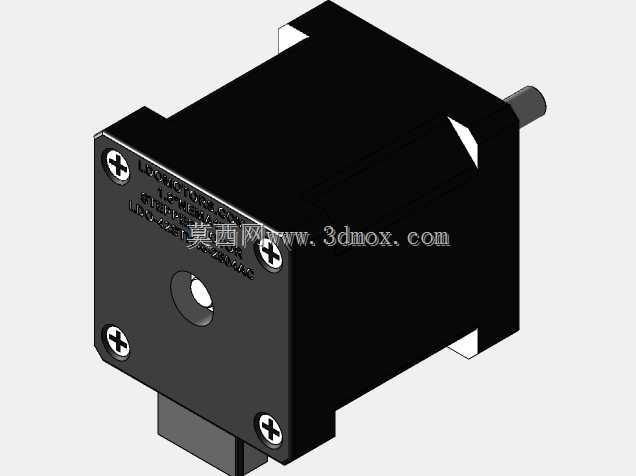

　　在桌面级自动化设备、小型数控雕刻机、3D打印传动模组、医疗样本输送机构这类对安装空间有严格限制的场景里，42规格的步进电机一直是选型清单里的高频选项，这次完成的这款42机座步进电机结构建模，完全围绕实际装机的边界条件展开，没有做多余的装饰性结构，所有特征都服务于装配与功能实现。从安装端的设计来看，机座主体采用方形切角的型材壳体结构，端面安装孔位严格遵循NEMA17标准的安装间距，四个安装沉孔的深度做了精准控制，既保证M3螺丝拧入后不会顶到内部定子绕组，又能让螺丝锁紧后电机端面和设备安装板完全贴合，不会出现装配间隙导致的运行抖动。输出轴的直径、伸出长度以及轴上的D型切边尺寸，都匹配市面上通用的同步轮、联轴器内孔规格，

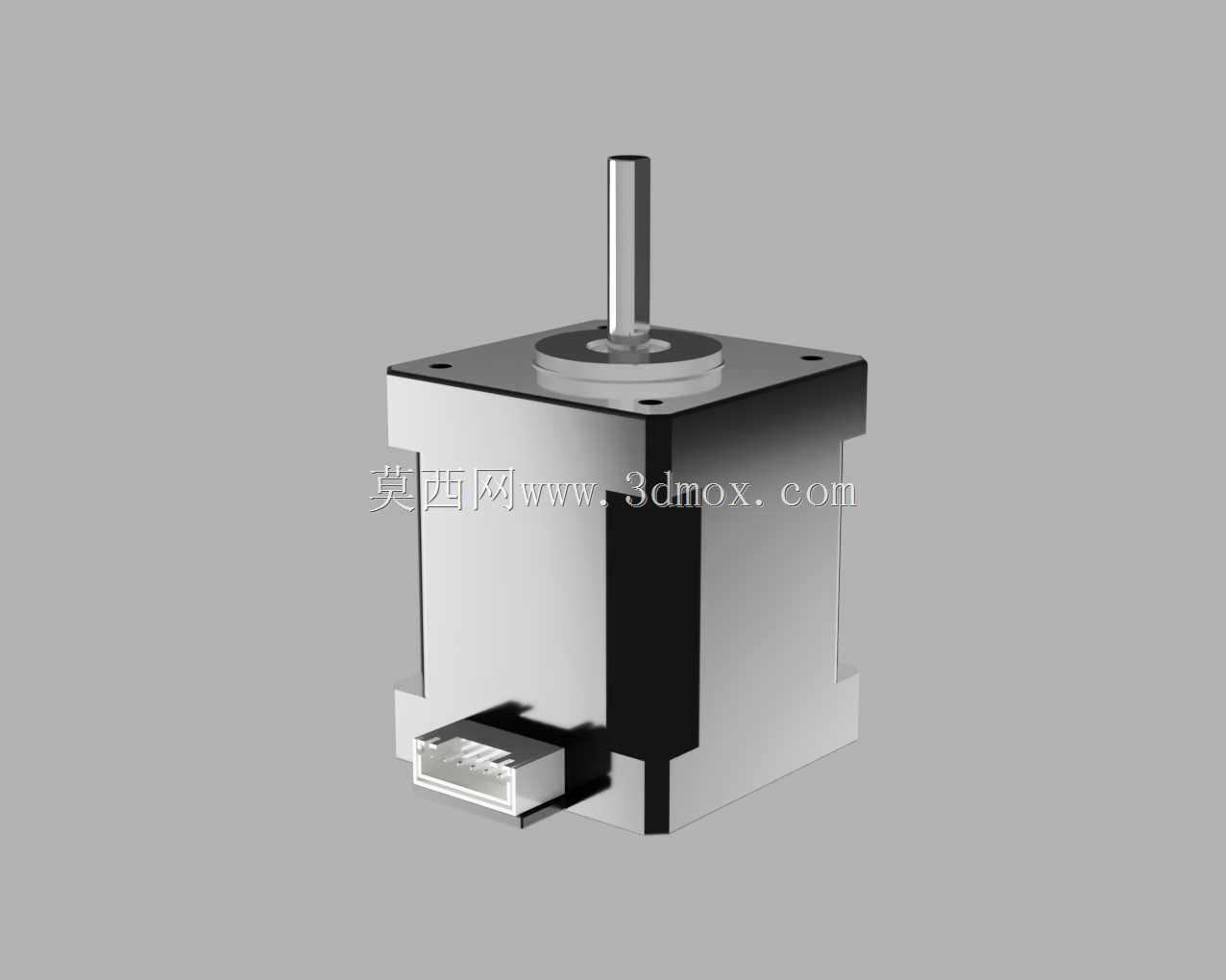

　　不需要二次加工就能直接和传动部件连接，轴根部的轴承位做了台阶限位，能承受径向的皮带张紧力，避免长期运行后轴出现窜动。出线端的接插件采用卧式贴装设计，接口朝向机座侧面，不会占用电机轴向的安装空间，在Z轴升降这类轴向空间紧张的模组里，这种出线方式能避免线缆和运动部件发生剐蹭，接插件的引脚间距、卡扣位置都和量产接插件完全一致，建模时预留了接插件和壳体之间的装配间隙，不会出现实际装配时接插件顶到壳体的问题。建模过程中先从定子铁芯的叠片轮廓入手，确定绕组的排布空间后再反向推导机座的壁厚，机座的散热筋结构和壳体做了一体化设计，没有额外增加机座的外形尺寸，电机运行时绕组产生的热量可以通过壳体直接传导到安装板上，借助设备的金属安装板辅助散热，

　　不需要额外加装散热风扇就能满足低速大扭矩工况下的温升要求。转子部分的磁钢排布、磁钢和转轴的粘接位都做了结构还原，前后端盖的轴承室公差、端盖和机座的定位止口都做了明确的结构表达，装配时端盖可以通过止口直接定位，不需要反复调整同轴度，能有效降低装配后的运行噪音。在做结构校验的时候，特意核对了电机整体的外形轮廓，确保电机在安装到设备上之后，机身的最大外圆不会和周围的导轨、线槽、拖链等部件发生干涉，机身的四个边角做了小尺寸倒角，既可以去除加工毛刺，也能避免安装时边角刮伤操作人员或者线缆表皮。这款电机的扭矩特性适配0.5Nm以内的负载驱动需求，在点胶机的针头移位、小型传送带的辊筒驱动、自动锁螺丝机的轴进给这类工况下，

　　不需要搭配减速箱就能直接驱动负载，省去了减速箱带来的回程间隙问题，也能压缩整套传动机构的占用空间。建模时所有的配合面都做了公差适配的结构预留，比如端盖和机座的配合止口采用小间隙配合，轴承和轴承室采用过渡配合的尺寸设计，完全符合实际机械加工的工艺要求，不会出现结构上无法加工或者无法装配的问题，不管是用来做设备的整机装配干涉检查，还是用来做机构运动仿真，都能直接调用，不需要再对模型结构做二次修改。
