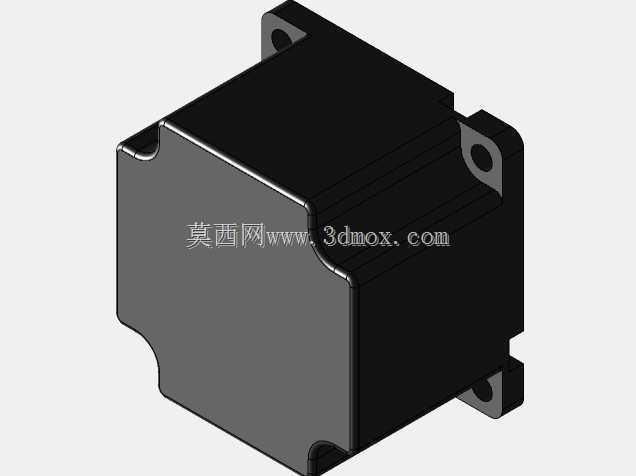

NEMA23规格57型两相步进电机结构

　　做非标自动化设备结构选型的时候，57规格的NEMA23步进电机几乎是绕不开的基础执行元件，从桌面级小型输送线的辊筒驱动，到点胶设备的XYZ轴位移模组，再到小型雕刻机的进给传动、包装设备的料带牵引工位，但凡需要开环位置控制、成本可控且扭矩满足中低负载需求的场景，这类电机的适配度都非常高。很多刚入行的结构工程师容易在安装边界上踩坑，这款电机的安装法兰为标准57mm见方结构，四个安装孔的中心距为47.1mm，采用M4螺纹孔设计，输出轴为单扁位D型轴，轴径8mm，轴伸长度根据机身长度匹配41mm机身的版本为21mm，选型时要注意配套的联轴器内孔尺寸、止口高度是否匹配，避免出现装配干涉。从设计逻辑上看，这款电机的端盖采用压铸铝合金材质，

　　既保证了安装面的平面度要求，又能通过端盖的散热筋结构带走绕组工作时产生的热量，机身外壳采用拉伸钢壳结构，绕组与定子铁芯的压装同轴度控制在0.02mm以内，能有效降低高速运转时的径向跳动，减少运行噪音。实际应用中要注意，这类电机的保持扭矩为55N·cm，适配的驱动电压一般在24-48V区间，搭配细分驱动器使用时，要根据负载的惯量匹配调整细分参数，避免低速运行时出现共振区。很多人做三维建模时容易忽略电机尾部的出线端空间，这款电机的出线位置在机身尾部侧方，设计安装板时要预留至少15mm的出线弯折空间，避免线材被安装板挤压破损，同时要注意电机本体与周边传动部件的安全间隙，尤其是输出轴端的同步轮、联轴器安装时，顶丝的位置要对准轴的扁位面，

　　防止长期正反转切换时出现轴与传动件打滑的问题。从结构细节上看，电机前端盖的轴承室采用过盈配合设计，内置608ZZ深沟球轴承，能承受一定的径向负载，不适合直接承受大的轴向载荷，如果是垂直安装的工况，需要额外加装承重轴承来承担轴向力，避免电机轴承过早磨损。做设备布局时，这类电机的机身长度为41mm，加上输出轴的总长度为62mm，设计安装支座时要保证安装面的平面度不大于0.05mm，防止强行锁附螺丝导致端盖变形，卡滞转子影响运行顺畅度。在3C电子组装设备里，这类电机常用来驱动丝杆模组带动吸头上下运动，因为步进电机的开环控制特性，不需要额外加装编码器就能实现基本的位置控制，能有效控制设备整体成本，在低速运行场景下，

　　扭矩输出特性比同尺寸的伺服电机更硬，适合短距离频繁启停的工位。还有一点容易被忽略的设计细节，这款电机的四个安装沉孔深度为6mm，选用安装螺丝时要控制螺丝拧入端盖的深度在4-5mm之间，螺丝过长会顶到内部绕组造成绝缘破损，螺丝过短则锁附力不足，设备运行时的震动容易导致螺丝松脱。建模时还原这些细节，能让后续的装配仿真、干涉检查更贴近实际生产情况，避免加工完安装板才发现尺寸不匹配的问题，很多新手建模时只照着外形轮廓画，忽略了安装孔的螺纹深度、止口的配合公差、出线端的空间预留，等到实际装配时才发现各种干涉，反而耽误项目进度。这类步进电机作为通用型驱动元件，在各类中小型自动化设备里的应用占比非常高，掌握它的安装尺寸边界、结构特性、适用工况，是结构工程师做传动系统设计的基础功课。
