三洋NEMA23规格步进电机结构建模

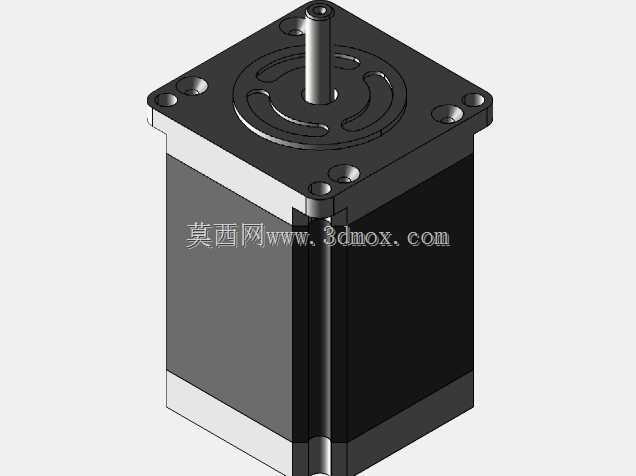

　　做非标设备选型和结构校核的时候，NEMA23规格的步进电机是绕不开的常用执行元件，这次建模的三洋同规格2.7A步距角1.8度机型，覆盖了桌面级数控设备、小型自动化输送工位、3D打印运动轴、小型雕刻机进给单元这类对安装尺寸有统一标准、对成本控制有要求的应用场景。很多刚入行的结构工程师容易把电机选型只看扭矩参数，忽略安装边界的匹配，实际上NEMA标准的安装法兰尺寸是这类电机通用互换的核心，这个模型严格还原了57mm见方的法兰安装面，四个安装孔的孔位距、沉头深度、输出轴的轴径、轴伸长度、轴上键槽尺寸都完全对标实物，做装配的时候不用反复核对二维图纸的公差，直接在装配体里做干涉检查就能提前发现安装位的问题。

　　从实际使用场景来说，这类步进电机大多用在开环控制的运动工位，不需要额外加编码器反馈就能实现稳定的点位运动，2.7A的相电流适配市面上绝大多数通用步进驱动器，不用做特殊的参数匹配，1.8度的固有步距角搭配细分驱动器能实现0.01度级别的进给分辨率，足够应对大部分中低精度的直线运动、旋转分度需求。建模的时候特意还原了电机本体的分层结构，后端的出线端位置、机身的散热筋结构、前端盖的轴承位凸台都做了1:1的还原，不是那种简化的方块模型，做设备整体布局的时候，可以直接把电机模型拖进去，核对电机尾部的出线空间是否足够、机身和周边的钣金护罩、传动同步轮、联轴器有没有干涉，甚至可以直接在模型里模拟电机接线的折弯半径，避免实际装配的时候出现线皮挤压、插头干涉的问题。

　　很多人做电机建模的时候容易忽略安装面的平面度要求对应的结构细节，这个模型里前端盖的安装基准面做了0.05mm的凸台差，和实物的工艺设计一致——实际生产中电机端盖的安装面是精加工面，比周边的非配合面高出一丝到两丝，保证和设备安装板贴合的时候没有间隙，避免传动的时候出现震动异响。输出轴的台阶位、轴端的卡簧槽也都做了精确还原，选联轴器的时候可以直接对照轴径和轴伸长度选标准件，不用再额外测量实物尺寸。从设计思路上来说，这个模型没有做不必要的内部结构简化省略，机身的叠片铁芯对应的外壳棱线、端盖的固定螺丝沉孔、顶部出线口的防水接头螺纹位都保留了细节，既不会因为模型过于冗余影响大型装配体的运行速度，又能保证所有和安装、干涉检查相关的结构尺寸完全准确。

　　在实际设备布局里，这类电机的安装方向经常会根据工位空间调整，模型的坐标系原点设置在输出轴的端面中心，和机械设计里常用的装配基准重合，不管是水平安装带动同步带滑台，还是垂直安装带动丝杠升降，或者是侧装带动旋转工位转盘，都能直接通过配合关系快速定位，不用重新调整模型的基准点。另外模型还原了电机机身的长度尺寸，做设备外罩设计的时候，可以准确计算外罩的内部净空，避免出现电机尾部顶到护罩、散热空间不足的问题——实际应用中很多小设备的故障就是因为电机散热空间留的不够，长时间运行过热丢步，用这个精确模型做布局的时候，就能提前预留出足够的对流散热空间，不用等样机做出来再整改结构。

　　针对经常做小型自动化设备的工程师来说，这个模型可以直接复用在不同的项目里，不用每次选型都重新建模，法兰的安装孔位是NEMA23的标准尺寸，只要是同规格的步进电机，不管是哪个品牌的产品，安装尺寸都能通用，只需要根据实际选的电机机身长度调整对应尺寸就行，能大幅减少重复建模的工作量。做运动仿真的时候，模型的输出轴可以单独设置旋转自由度，直接配合丝杠、同步轮等传动件做运动模拟，验证行程范围内有没有结构碰撞，比用简化方块做仿真的准确度高很多。
