在轻载自动化装配、小型工件分拣、实验室样本转运这类对夹持动作精度、响应速度有明确要求的场景里,这类集成伺服驱动的双指夹持机构,是末端执行单元里适配性极强的一类方案。不同于气动夹爪需要配套气源、调压阀组以及复杂的气路排布,这套夹持机构直接将伺服动力单元集成在本体基座上,仅需供电与控制信号接入即可完成动作输出,在桌面级自动化设备、狭小空间内的工装工位上,能大幅减少外围配套件的安装空间占用。

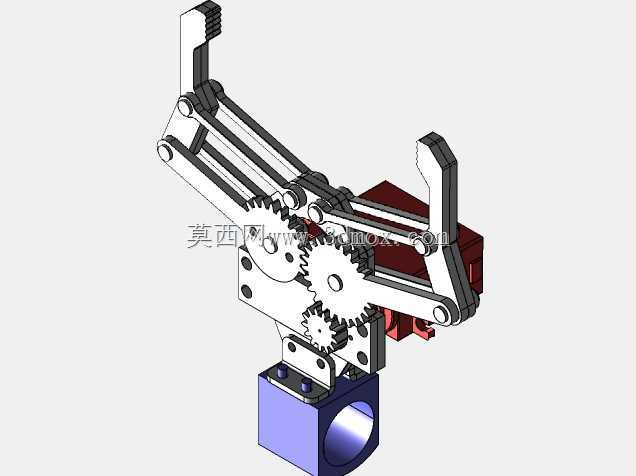

从传动链路的设计逻辑来看,这套机构没有采用常见的连杆直驱或者丝杠传动方案,而是选择了多级圆柱齿轮啮合的传动路径:伺服单元输出的动力首先传递给主传动齿轮,再通过中间介轮将动力同步分配给两侧的夹指驱动齿轮,保证两个夹指的开合角度、运动速度完全对称,不会出现单指超前或者滞后的偏载问题,夹持工件时能保证两侧夹持力均匀分布,避免薄壁类、易变形工件被夹伤或者夹偏。齿轮传动本身的背隙可以通过加工精度、中心距调整来控制,相比带传动、连杆传动的方案,动力传递的刚性更强,夹持位置的重复定位精度更容易保证,在需要频繁开合、夹持位置一致性要求高的工位上,长期运行的稳定性更有优势。
夹指部分采用了多段连杆铰接的结构设计,并非单一刚性臂结构:靠近驱动端的连杆组配合齿轮的转动角度,能让夹指末端在开合过程中保持近似平行的运动轨迹,不管是夹持方形、圆形还是不规则外形的小型工件,夹指的接触面都能尽可能贴合工件表面,不会出现线接触、点接触导致的夹持滑脱问题。夹指末端预留了安装接口,可以根据实际夹持的工件材质、外形更换适配的钳口垫块,比如夹持光滑塑料件时粘贴橡胶垫增大摩擦力,夹持金属精密件时更换尼龙垫避免刮伤工件表面,不需要改动整体传动结构就能适配不同的作业需求。
基座部分的设计充分考虑了现场安装的兼容性,底部设置了带通孔的方形安装座,既可以通过螺栓直接固定在设备的安装法兰面上,也可以配合转接块安装在直线滑台、六轴机器人的末端法兰上,安装座的中心预留了穿线孔位,伺服电机的动力线、编码器线可以从基座内部穿出,避免走线外露在设备外侧被运动部件剐蹭。从安装边界来看,整套机构的横向宽度在夹指完全闭合时控制在极小的范围内,不会在工位上占用过多的操作空间,夹指完全张开时的开合行程覆盖了常见小型工件的尺寸范围,从几毫米的电子元件到几十毫米的小型机加工零件都能适配。
在实际工况的适配性上,这套机构的传动部分没有外露的易损部件,所有齿轮、铰接转轴都设置在主体框架内部,车间环境里的浮尘、细小切屑不容易进入传动啮合面,日常维护只需要定期在铰接点、齿轮啮合面补充润滑脂即可,不需要频繁拆解更换易损件。伺服驱动的特性也让夹持力、开合速度可以通过控制系统灵活调整:夹持易碎工件时可以降低输出扭矩、减慢开合速度,避免冲击力损坏工件;夹持较重的金属工件时可以提高输出扭矩,保证夹持足够牢靠,相比固定夹持力的气动夹爪,对不同工况的适配范围更广。
从结构设计的细节来看,所有铰接转轴都采用了销轴加轴用挡圈的固定方式,装配时可以通过调整垫片的厚度来控制连杆的转动间隙,避免长期运行后出现旷量影响夹持精度;齿轮的齿形采用了标准渐开线圆柱直齿设计,加工工艺成熟,后期如果出现轮齿磨损,替换配件的加工成本更低,不需要定制特殊齿形的零件。夹指的臂身采用了镂空减重设计,在保证结构刚性的前提下尽可能降低运动部分的重量,减少伺服电机启停时的转动惯量,提升动作响应速度,同时也能降低机构整体的自重,安装在移动轴末端时不会给运动轴带来过多的额外负载。
