Nema17规格42mm步进电机高精度三维结构

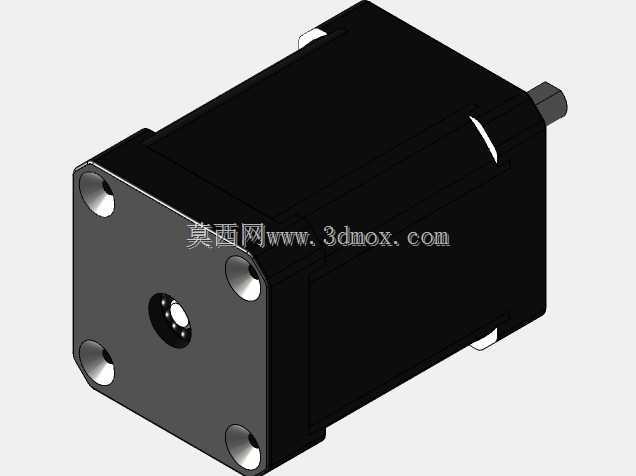

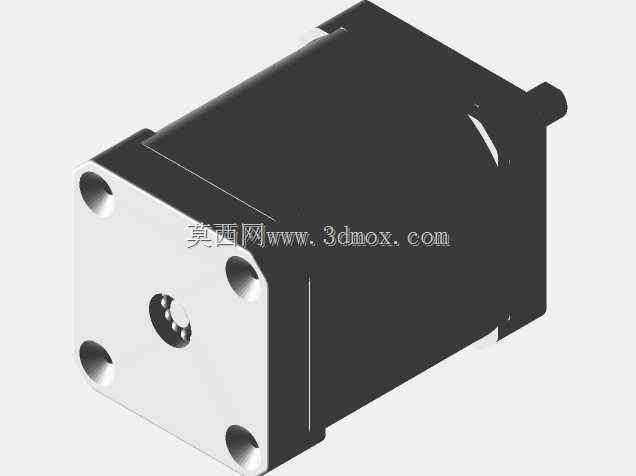

　　做小型自动化设备结构设计的工程师，对Nema17规格的步进电机肯定不会陌生，这类42mm机座尺寸的动力部件，几乎覆盖了桌面级加工设备、小型输送模组、3D打印运动轴、实验室小型自动化工装、智能仓储分拣拨料机构等绝大多数对安装空间有严格限制的传动场景。这次完成的三维结构建模，完全按照实物的实际装配边界做了全细节还原，没有做任何简化处理，不管是做整机装配干涉检查，还是做安装法兰的适配设计，都能直接调取使用，不用再反复核对实物尺寸做二次修正。

　　从实际选型使用的角度来说，这类步进电机的核心优势就在于安装尺寸的标准化程度极高，机座采用正方形截面设计，安装孔位的中心距严格遵循Nema17的通用规范，输出轴的直径、轴伸长度、键槽或者扁位的尺寸都和行业通用参数完全匹配，不管是配套同步轮、联轴器还是行星减速箱，都能直接适配市面上的标准传动配件，不需要单独做定制加工。建模的时候特意把电机本体的出线方向、后端盖的凸起尺寸、机身的总长度都做了1:1还原，很多工程师做结构设计的时候容易忽略后端编码器或者接线端子的空间预留，导致装配的时候出线和设备机架干涉，这个模型把所有容易遗漏的安装边界都做了准确呈现，能帮设计人员提前规避这类装配问题。

　　在功能特性的还原上，模型把电机的定子外壳、前端轴承安装位、输出轴的台阶结构、后端盖的固定螺丝孔位都做了拆分建模，不是一个整体的块结构，要是需要做电机的散热仿真、或者做定制化的电机固定座设计，可以直接提取对应的曲面或者实体特征来用。实际应用里，这类电机常用来做开环控制的运动轴，搭配对应的驱动器就能实现精准的角度控制，在低速大扭矩的传动场景下性价比极高，相比伺服电机成本更低，安装体积更小，对于负载不大、定位精度要求在0.1mm级别的运动机构来说完全够用。

　　设计建模的时候，特意参考了实际量产产品的公差配合要求，安装孔的位置度、输出轴和安装法兰面的垂直度、机座端面的平面度这些关键形位公差对应的结构特征，都按照实际加工的要求做了还原，不会出现模型看着对，实际装配的时候孔位对不上、轴和安装面不同心的问题。机身表面的散热筋结构、端盖的止口定位尺寸、输出轴的卡簧槽位置这些细节也都完整保留，不管是做设备的外观渲染，还是做结构的受力分析，都能满足使用要求。

　　很多刚入行的结构工程师做小型设备设计的时候，往往只会关注电机的安装法兰尺寸，忽略了电机本体的转动惯量、机身重量对整机运动性能的影响，这个模型的实体密度按照实际电机的材质做了对应设置，调取之后可以直接读取整体重量、转动惯量参数，方便做电机选型的时候的扭矩校核、运动惯量匹配计算，不用再去翻厂家的样册反复核对参数。另外模型里也预留了和减震垫、电机固定支架的配合面，要是做有震动要求的设备，可以直接在这个基础上拓展设计减震结构，不用重新测绘电机的安装尺寸。

　　从实际的装配场景来说，这类电机的安装方式非常灵活，既可以从前端法兰面穿螺丝固定到设备的安装板上，也可以通过机身的配套支架做侧装，模型里把两种安装方式对应的配合面都做了准确的尺寸还原，不管采用哪种安装形式，都能直接在装配环境里做配合约束，不会出现尺寸偏差。输出轴的轴伸长度也按照常规量产型号的尺寸做了设定，搭配联轴器的时候可以直接核对联轴器的锁紧位置，避免出现轴伸过长顶到电机内部轴承、或者轴伸过短联轴器锁紧不牢的问题。
