28BYJ-48步进电机结构三维建模

　　这款28BYJ-48步进电机的三维建模，完全还原了实物的装配关系与外形细节，建模过程中优先考虑了设备选型、结构干涉校验的实际使用需求，没有做多余的外观美化，所有特征都对应实物的实际功能。从应用场景来看，这类减速步进电机是小型自动化执行机构里的常用元件，常见于智能家电的风摆控制、小型云台的角度调节、自动售货机的货道驱动、3D打印机的辅助送料机构、教学实验台的位移模组，还有各类需要小扭矩精确角度控制的低成本自动化场景，因为自带减速箱结构，不需要额外搭配减速机构就能直接输出合适的转速与扭矩，对结构紧凑的小型设备来说非常友好。

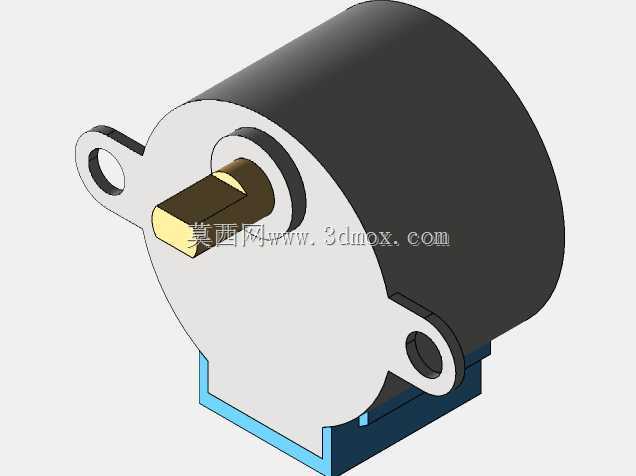

　　建模时首先梳理了产品的功能逻辑：28BYJ-48本身是永磁式减速步进电机，内置的齿轮减速组把转子的高速低扭矩输出转换为输出轴的低速大扭矩，步距角经过减速后可以达到很小的角度，适合开环状态下的精确位置控制。模型完整还原了电机本体的圆柱形外壳、端部的两个带安装孔的固定耳、底部的接线端基座，还有伸出的D型截面输出轴，所有配合面的尺寸都按照实物的安装边界做了还原，方便设计人员直接把这个模型导入装配体里做干涉检查。

　　外形尺寸与安装边界的处理是这个模型的重点，两个安装耳的孔位中心距、安装孔的通径、输出轴的伸出长度与直径、D型轴的切边位置、电机本体的外径与总长度、底部基座的凸台尺寸，都严格按照实物的实测尺寸绘制，没有做简化处理。在实际结构设计中，很多新手容易忽略安装耳的厚度、输出轴根部的轴肩尺寸，导致装配时出现固定螺丝干涉、输出轴连轴器无法装到位的问题，这个模型把这些容易遗漏的细节都做了还原，比如输出轴根部的限位轴肩、安装耳的倒角、外壳与底部基座的配合止口，都和实物保持一致。

　　设计思路上，这个模型采用分零件建模再装配的方式，把电机外壳、定子组件、减速箱端盖、输出轴、安装耳、底部接线座都做成了独立零件，方便设计人员根据需要查看内部结构，也可以单独导出某个零件做适配设计，比如需要设计定制的安装支架时，可以直接隐藏其他零件，只提取安装耳的孔位与外形轮廓来做支架的配合面设计。输出轴的D型截面是这类电机的关键配合特征，建模时严格还原了切边的平面位置与深度，确保连轴器、摇臂等外接零件装配时不会出现周向打滑的问题，也能在装配仿真中准确模拟配合状态。

　　从实际用途出发，这个模型可以直接用于小型设备的整体装配校验，比如设计空调风摆结构时，可以把电机模型装入壳体，检查输出轴与风摆摇臂的配合长度是否合适，安装耳的固定螺丝是否会和周边的壳体筋位干涉，接线端的位置是否预留了足够的走线空间；做小型云台设计时，可以通过模型确认电机的总长度是否在云台的内部空间范围内，输出轴的负载安装面是否和云台的转动中心重合。不同于很多简化的电机模型只做了大致外形，这个模型还原了所有影响装配的细节，比如底部接线座的凸台高度、外壳表面的合模线位置、安装孔的沉头深度，这些细节往往是实际打样装配时最容易出问题的地方，很多设计因为忽略了沉头深度，导致固定螺丝拧入后突出安装面，或者螺丝长度过长顶到电机内部的线圈，造成电机损坏。

　　另外，模型的减速箱端盖与本体的配合止口也做了准确还原，在做密封设计或者额外加装防尘罩时，可以直接依托止口的尺寸来设计防尘罩的配合结构，不需要再反复测量实物尺寸。对于教学场景来说，这个分零件的装配模型也可以用来演示减速步进电机的内部结构，讲解齿轮减速的传动比计算、步进电机的工作原理，比单纯的二维示意图更加直观。在做运动仿真时，可以给输出轴添加对应的转动副，设置对应的步距角参数，模拟电机的步进转动过程，验证整个传动机构的运动行程是否满足设计要求，有没有出现死点或者干涉的位置。
