GT2规格60齿20孔径同步皮带轮结构

　　在小型精密传动场景里，这类同步带轮的应用覆盖范围极广，从桌面级自动化输送模组、小型分拣机构的动力传递，到实验室小型试验设备的传动链路搭建，再到桌面型数控设备的进给传动单元，都能见到同规格带轮的身影。区别于普通平带轮依靠摩擦力传动的形式，GT2齿形的同步带轮采用齿形啮合的传动逻辑，传动过程中不存在打滑间隙，能够保证恒定的传动比，在需要精准控制位移、转速匹配的传动链路里，这类带轮的传动精度表现完全能满足常规精密传动的需求，不会因为长期运行出现传动比偏移导致的工位错位、进给误差超差问题。

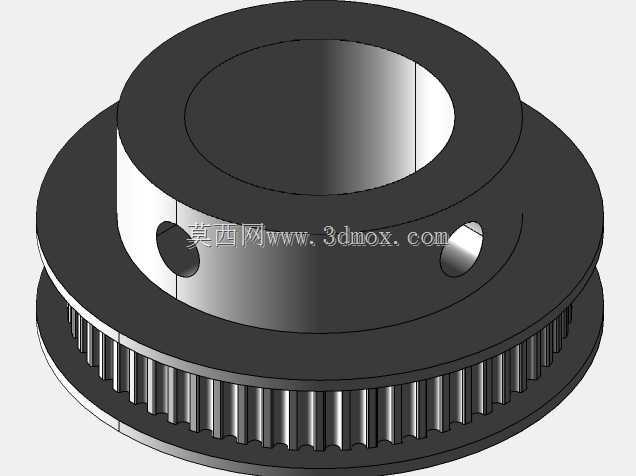

　　从结构设计层面来看，这款带轮采用了一体式凸台结构，带轮主体的轮毂部分向外延伸出定位凸缘，安装时凸缘端面可以直接贴合安装基准面，不需要额外加装调整垫片来控制带轮的轴向位置，既简化了安装时的调整步骤，也能避免长期运行过程中带轮出现轴向窜动，导致同步带跑偏、齿面偏磨的问题。轮毂上对称设置的两个紧定螺钉孔，是这类小型带轮最常用的轴毂连接形式，安装时将带轮穿入对应直径的传动轴后，拧紧两个呈180度分布的紧定螺钉，就能将带轮牢牢锁死在轴上，对称布置的螺钉可以让锁紧力均匀分布在轴的圆周方向，不会因为单侧锁紧导致带轮与轴出现同轴度偏差，运行时的动平衡表现更稳定，在高转速运行场景下也不会出现明显的径向跳动。带轮的轮齿部分采用了GT2齿形的标准轮廓，齿槽的弧度、齿顶的宽度都严格匹配对应规格同步带的齿形参数，啮合过程中齿面与带齿的接触面积均匀，不会出现应力集中导致的带齿过早磨损，也能降低啮合过程中的传动噪音，在需要低噪音运行的桌面设备场景里，这种齿形的表现要优于T型齿的同步带轮。

　　从安装边界与尺寸参数来看，这款带轮的内孔直径为20mm，适配直径20mm的光轴或者铣有平位的传动轴，轮毂的外径尺寸大于轮齿部分的根径，紧定螺钉孔设置在轮毂的圆柱面上，安装时需要预留出扳手拧动紧定螺钉的操作空间，避免周围结构件干涉螺钉的锁紧操作。带轮的总宽度适配6mm宽度的GT2同步带，轮齿部分的宽度略大于同步带宽度，安装时允许同步带有微量的轴向偏移量，不会因为安装时的微小对位偏差导致同步带脱出轮槽。带轮的外径为60齿对应的节圆尺寸，选型时可以根据需要的传动比搭配对应齿数的从动轮，计算传动链路的转速比时直接用两轮的齿数比即可，不需要额外考虑滑动率的影响，传动比的计算精度远高于摩擦传动的带轮结构。

　　在实际选型应用过程中，这类带轮的安装同轴度需要控制在合理范围内，如果带轮与轴的同轴度偏差过大，运行过程中会出现同步带周期性张紧松弛的情况，不仅会加大传动过程中的振动，还会加速同步带的疲劳老化，缩短传动组件的整体使用寿命。紧定螺钉的锁紧力矩也需要控制在合理范围，力矩过小会导致运行过程中带轮与轴出现相对转动，丢失传动精度；力矩过大则可能导致轮毂出现微变形，影响内孔与轴的配合精度，甚至顶伤传动轴的表面。轮齿部分的加工粗糙度也会直接影响传动寿命，齿面过于粗糙会加速同步带齿面的磨损，过于光滑则可能导致啮合过程中出现细微的滑动，因此设计建模时齿面的粗糙度参数需要匹配常规机加工的工艺范围，不需要追求过高的表面精度，平衡加工成本与使用性能即可。另外在传动链路的布局中，两个配对带轮的端面需要保持在同一平面内，偏角过大同样会导致同步带偏磨、运行噪音增大的问题，建模时可以预留出带轮轴向位置的微调空间，方便装配时调整对位。
