枪械配套轨道式前握把结构设计

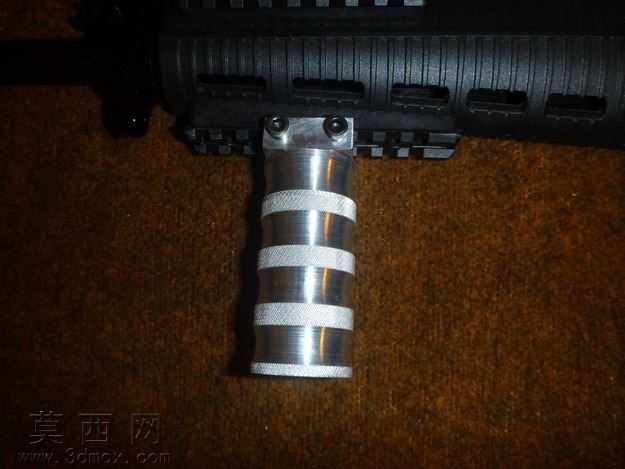

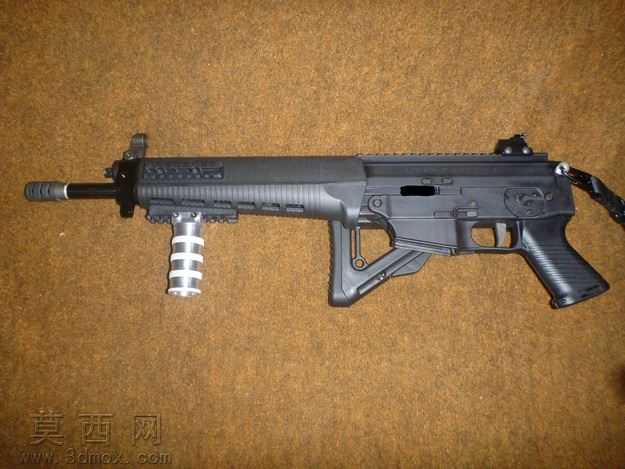

本作品为适配皮卡汀尼导轨系统的枪械前握把三维设计，建模阶段采用SolidWorks完成全参数化特征构建，首先以导轨对接基座为设计起点，精准复刻标准战术导轨的卡槽定位尺寸，基座两侧预留对称的锁紧销安装孔位，通过拉伸、切除、阵列等基础特征完成对接结构的实体构建，确保与标准导轨的装配公差控制在0.02mm以内，满足战术配件快拆快装的使用需求。握把主体部分采用多段环形凸棱的 ergonomic 造型设计，每段凸棱的圆弧半径经过反复调整，建模过程中通过放样特征衔接基座与握把主体的过渡曲面，避免出现应力集中的直角结构，同时每段环形凹槽的深度控制在3mm，既能够提升握持时的摩擦力，也可在潮湿或戴手套操作的场景下提供稳定的抓附力，握把底端采用圆弧收边设计，通过圆角特征处理所有边缘棱线，避免尖锐边角造成的握持不适感。材质渲染阶段，整体模型赋予哑光硬质阳极氧化铝材质，调整材质的粗糙度参数至0.6，金属度参数至0.8，还原战术配件常用的表面处理质感，基座的锁紧孔位内部赋予深色金属材质，模拟销钉的装配效果，渲染时采用三点布光方案，主光源从斜上方45度投射，突出握把表面的环形纹理层次，辅光源补亮结构暗部，避免阴影过深遮挡细节，轮廓光勾勒模型边缘，提升整体渲染的立体感。设计思路上充分考虑战术使用场景的实际需求，整体结构无多余装饰部件，在保证结构强度的前提下尽可能优化壁厚，将握把整体重量控制在合理区间，对接基座的内部做了减重空腔设计，通过抽壳特征完成空腔构建，既不影响结构刚性，也能降低配件自重，减少枪械前端的负重感，所有装配面均做了公差匹配设计，确保生产后可直接与标准导轨适配，无需二次打磨调整，同时模型导出时保留了完整的特征树，可根据不同枪械的使用需求快速调整握把长度、凸棱间距等参数，适配不同手型的握持习惯。
