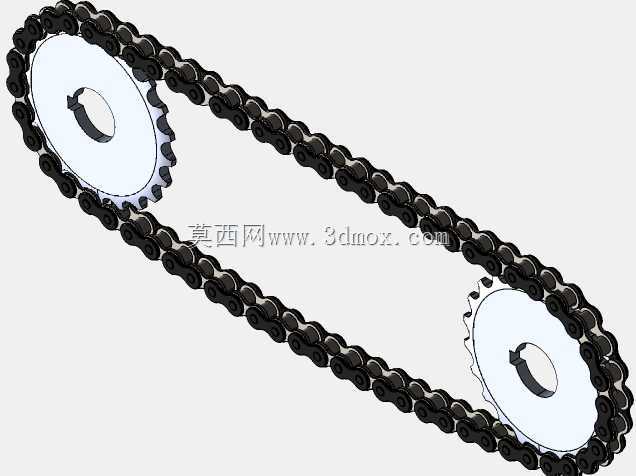

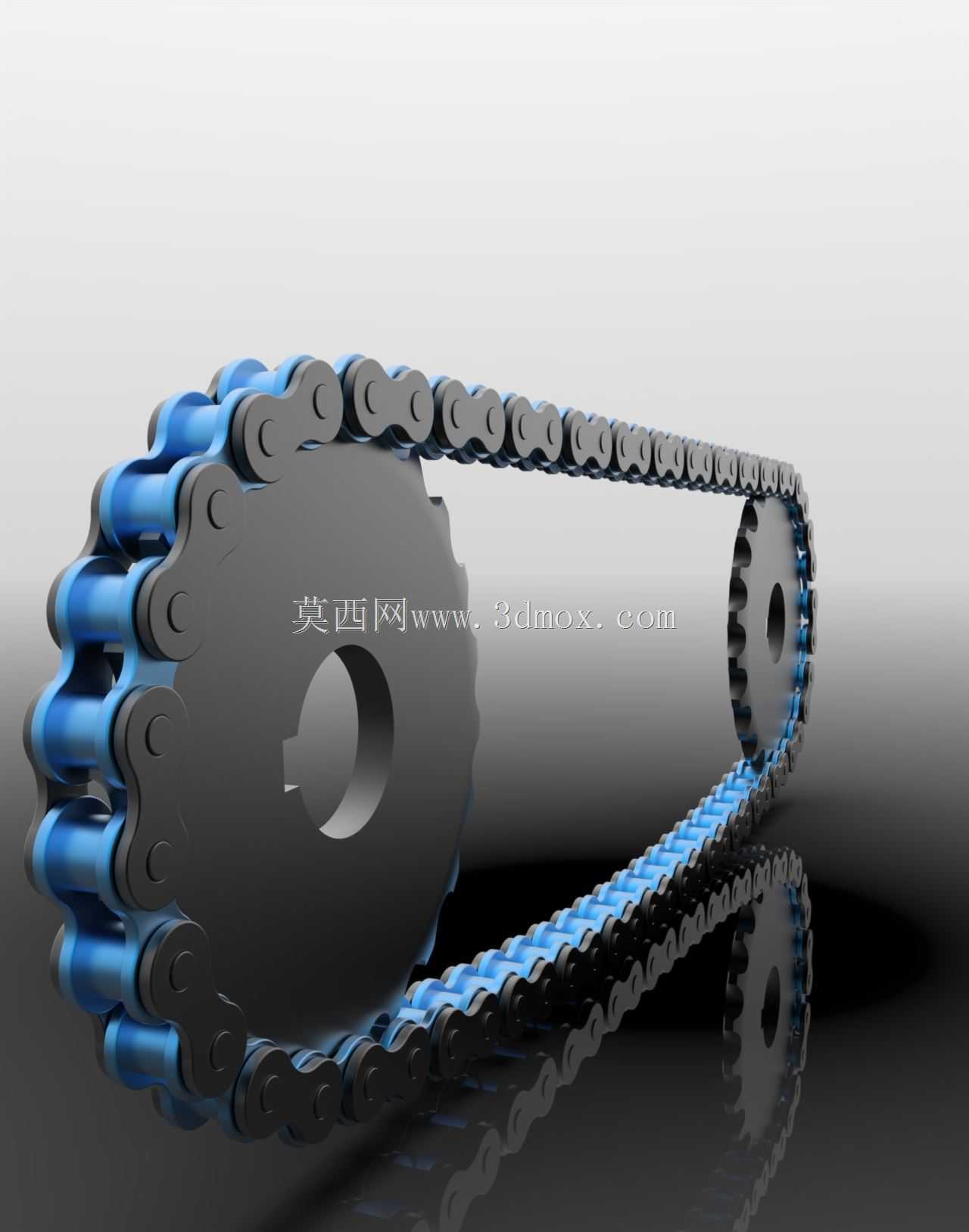

美标35-1系列单列链轮链条传动组件

　　这套链轮链条传动组件对应美标35-1单列链条规格做适配设计，核心是解决中低速、中等载荷工况下的平行轴动力传递需求，在轻工输送线、小型包装设备、农用辅助机具、摩托车次级传动、自动化分拣线这类对传动中心距适应性要求高的场景里，这类链传动组件的应用占比远高于齿轮传动与带传动——毕竟带传动存在打滑丢转的先天缺陷，齿轮传动对轴间距的公差要求过于严苛，而链传动既能保证准确的平均传动比，又能适应两轴中心距在较大范围内浮动的安装条件，还能在多尘、有少量油污、温湿度波动较大的车间环境里保持稳定工作状态。

　　从结构设计逻辑来看，链轮部分采用了标准三圆弧一直线齿形设计，这种齿形不是为了追求啮合时的完全线接触，而是刻意留出了啮合间隙，让链条滚子进入和退出齿槽时的冲击被缓冲掉，避免高速运转时出现多边形效应带来的剧烈振动；链轮的轮毂部分做了等强度壁厚设计，键槽采用普通平键适配，轴孔公差按照H7级精度控制，既保证和传动轴的配合紧密度，又不会因为过盈量太大导致装配时压裂轮毂，轮毂端面还预留了紧定螺钉孔位，方便轴向定位，防止链轮在长期正反转切换时出现轴向窜动。配套的单列链条由内链节、外链节、销轴、滚子、套筒五个核心零件组成，每个链节的铰接副都做了间隙配合设计，保证链条绕入链轮时能灵活弯折，不会出现卡滞；滚子是自由套在套筒外侧的，和链轮齿面接触时可以自由转动，把滑动摩擦转化为滚动摩擦，大幅降低齿面和链条的磨损速率，延长整套传动副的使用寿命。

　　在安装边界的尺寸控制上，这套组件的链轮齿顶圆、齿根圆、分度圆尺寸完全匹配35-1链条的节距参数，配套链条的单节节距、滚子直径、内节内宽都严格对标美标链条的尺寸公差，选型时只要确认两传动轴的中心距范围、传动比需求、额定传递功率，就能直接套用，不需要额外做齿形修配。安装时需要注意，两个链轮的端面必须控制在同一平面内，偏角不能超过规定范围，否则会加剧链条侧边和链轮齿侧的磨损，甚至出现脱链故障；链条的张紧度要调整到合适范围，太松会导致运转时链条抖动、跳齿，太紧则会增大铰接副的摩擦阻力，加速销轴和套筒的磨损，一般垂直安装时张紧度要稍大，水平安装时可以保留少量下垂量。

　　从功能特性来说，这套传动组件可以在两轴中心距较远的情况下传递动力，传动效率能保持在较高水平，作用在轴上的压轴力比带传动小很多，对传动轴和轴承的载荷压力更低；同时整套组件的结构简单可靠，日常维护只需要定期加注润滑脂，检查链条张紧度和链轮齿面磨损情况即可，不需要复杂的调试维护。设计过程中还考虑了不同工况的适配性，链轮可以根据实际安装需求调整轮毂长度、轴孔直径和键槽尺寸，链条也可以根据实际中心距需求增减链节数量，用连接链节或者过渡链节拼接成合适的长度，适配不同设备的安装空间。

　　在实际设备应用里，这类链传动组件经常被用在动力输出轴和执行机构轴间距较大，不适合用齿轮箱做传动的位置，比如小型输送设备的驱动端，电机输出轴装主动链轮，输送辊筒轴装从动链轮，通过链条传递动力，既能保证输送速度的稳定性，又能适应输送线长度调整带来的轴间距变化；在小型农机上，这类链条也常被用来传递行走机构或者作业部件的动力，适应田间作业时的颠簸、多尘环境，不会因为少量泥沙进入啮合部位就立刻出现故障。设计时还特意做了齿面的受力优化，让每个齿承受的载荷均匀分布，避免个别齿因为应力集中出现过早断齿的问题，链条的销轴做了表面硬化处理，提升耐磨性能，保证长期在交变载荷下工作不会出现销轴断裂、链节脱节的故障。
