方形工业轴流排风换气扇结构设计

　　这类方形轴流排风装置在工业现场的使用场景十分普遍，小型机加工车间的工位局部排风、仓储隔间的空气置换、设备机柜的散热通风、餐饮后厨的油烟外排以及农用大棚的环流通风都能见到同结构产品。整机采用方形外框安装形式，相比圆形管道风机，方形面板可以直接贴合墙面、窗框或者设备柜体的开孔平面，四角预留的安装孔位适配膨胀螺栓、自攻螺钉两种固定方式，安装时不需要额外制作过渡法兰，现场施工的适配性更强。

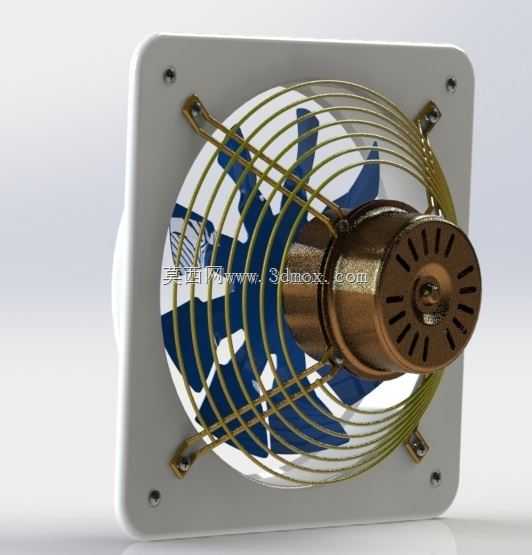

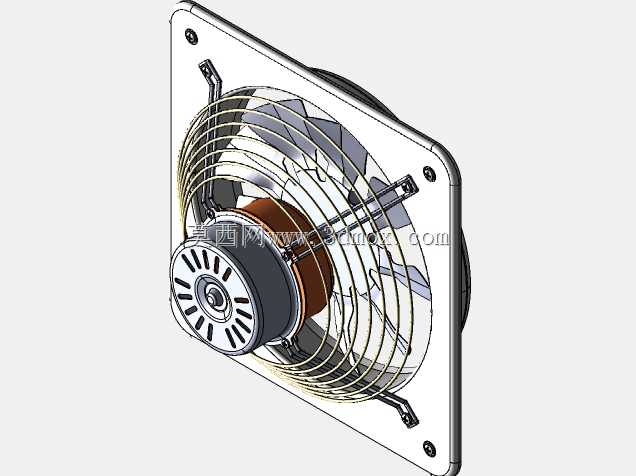

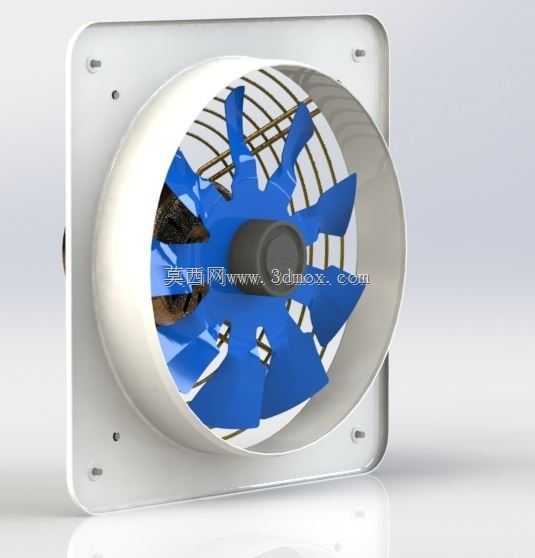

　　从结构拆分来看，整机由方形安装面板、导风筒身、多叶片轴流风轮、驱动电机、前端安全防护网罩五个核心部分组成。风轮采用多翼式轴流叶片构型，叶片曲面做了扭角优化，运转时可以在较低转速下获得更大的送风风量，同时把气流紊流噪音控制在合理区间。驱动电机同轴布置在风筒中心，电机尾部的端盖预留了散热槽孔，电机运行产生的热量可以直接被流经风筒的气流带走，不需要额外加装独立散热结构，长期连续运行的热稳定性更有保障。

　　前端的金属防护网罩采用同心圆钢丝排布形式，径向用多根钢丝做支撑加固，网罩的间隙尺寸满足安全防护要求，既可以避免人员肢体意外接触高速运转的风轮，也能阻挡大块杂物被吸入风筒打坏叶片，网罩通过侧边的固定卡扣和外框连接，日常清理风轮表面积尘时可以快速拆卸，维护操作十分便捷。

　　建模过程中需要重点把控几个装配边界：方形面板的外轮廓尺寸要和墙面预留开孔尺寸匹配，面板四边要留出足够的密封贴合面，避免安装后出现缝隙漏风；风轮叶片的叶尖和导风筒内壁之间要保留均匀的径向间隙，间隙过小容易出现运转擦碰，间隙过大则会产生回流损失，降低送风效率；电机的安装支架要保证电机轴和风筒轴线的同轴度，同轴度偏差过大会导致风轮运转时出现动平衡超标，引发整机振动和噪音异常。防护网罩的钢丝排布间距要符合安全规范，在保证通风过流面积的前提下，尽可能缩小网孔间隙，兼顾防护性能和风阻表现。

　　结构设计时还要考虑不同使用场景的适配性，面板和筒身采用钣金折弯成型，工艺性好，批量生产时成本可控；风轮和电机的连接采用锁紧螺母固定，拆装更换配件时不需要专用工装。整机的安装厚度控制在较薄的区间，不会过多凸出墙面或者柜体表面，在空间局促的安装位置也能顺利布置。
