Nema17规格42型步进电机结构设计

　　在桌面级3D打印机、小型数控雕刻机、自动化送料机构这类对安装空间有严格限制的轻载传动场景里，42规格也就是Nema17标准的步进电机一直是选型清单里的高频选项，这类电机的安装孔位、轴伸尺寸已经形成了行业通用的互换标准，做结构设计的时候不用额外做定制安装位的适配，能大幅缩短非标设备的开发周期。这款步进电机的本体采用方形端盖结构，四个安装孔分布在端盖的四个角位，安装孔中心距严格遵循Nema17标准的42mm间距，安装孔本身采用通孔设计，适配M3规格的内六角圆柱头螺钉从前端或者后端穿入锁紧，不管是直接固定在设备的铝型材安装面上，还是搭配减震垫、同步轮安装座使用，都能保证安装同轴度的公差控制在合理范围内。电机的输出轴采用单扁位结构，

　　轴径为常规5mm规格，扁位的位置和深度适配市面上绝大多数的同步轮、联轴器、小型齿轮的锁紧要求，不用额外对轴做二次加工就能直接装夹传动件，轴伸长度控制在34mm以内，搭配传动件的时候不会因为轴伸过长导致悬臂负载过大，引发电机运行抖动或者轴承过早磨损的问题。从结构设计的角度来看，这款电机的端盖和定子外壳采用过盈配合加定位销的组合固定方式，能保证前后端盖的轴承室同轴度误差控制在0.02mm以内，避免因为轴承不同心导致的转子扫膛问题，电机内部的转子采用多极磁钢结构，保持扭矩输出的同时，把电机本体的厚度控制在常规42电机的标准尺寸范围内，不会因为追求扭矩过度增加机身长度，导致安装时和周边的走线槽、传感器支架产生干涉。实际应用场景里，

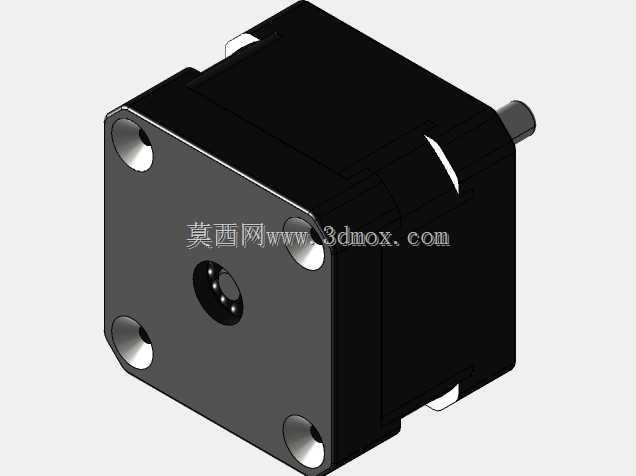

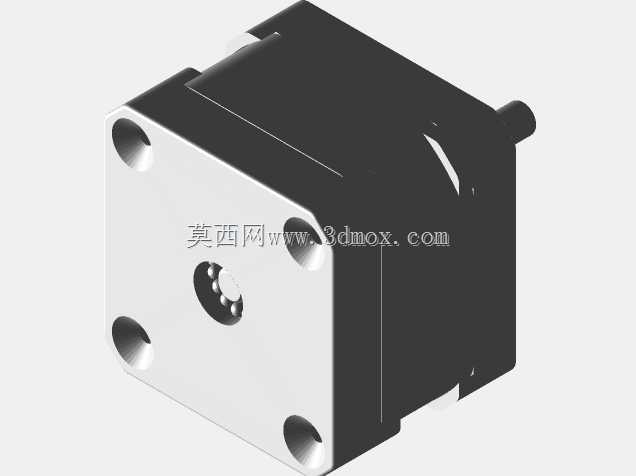

　　这类电机常用来驱动小型滑台的直线运动，搭配T8丝杆或者GT2同步带使用的时候，能实现0.01mm级别的定位精度，满足桌面级加工设备、小型自动化检测设备的位移控制需求；在一些小型物料分拣机构里，这类电机也用来驱动拨轮、挡料机构的往复动作，依靠步进电机开环控制就能实现精准的角度定位，不用额外加装编码器做位置反馈，能有效降低整套设备的硬件成本。做三维建模的时候，这款模型把电机外部的所有安装特征都做了精准还原，包括端盖的倒角、出线口的位置、轴伸的扁位尺寸，在做整机装配干涉检查的时候，可以直接把模型导入装配体，模拟实际安装时的空间占用情况，提前排查电机和周边结构件的干涉问题，比如安装时螺钉是否会和旁边的型材槽口冲突、

　　同步轮安装后护罩是否能正常盖合、电机出线方向是否会和拖链产生干涉，这些细节在三维设计阶段就能完成验证，不用等到实物打样之后再返工修改结构。另外这款电机的本体表面做了喷塑处理的特征还原，模型里的外观质感和实物保持一致，做设备渲染出图的时候，能直接调用模型生成真实感较强的设备效果图，不用再额外给模型附材质做外观处理。需要注意的是，这类步进电机的安装面有明确的平面度要求，设计安装位的时候要保证和电机接触的安装面平面度公差不超过0.05mm，不然锁紧安装螺钉之后会导致电机端盖变形，挤压内部轴承导致运行阻力变大，电机温升过高的问题；同时搭配联轴器的时候，要保证电机轴和被驱动轴的同轴度误差控制在允许范围内，避免径向力长期作用在电机输出轴上，导致轴承过早失效。在做设备选型的时候，这款电机的保持扭矩参数适配轻载传动场景，不适合用在切削负载较大的主轴驱动或者大负载的输送线驱动场景，选型时要核算实际运行时的负载扭矩，预留足够的安全系数，避免电机运行时出现丢步导致定位不准的问题。
